Hvordan fungerer hydraulisk trykk? Den komplette guiden

Hvordan hydraulisk trykk fungerer: Det korte svaret

Hydraulisk trykk fungerer ved å overføre kraft gjennom en lukket, inkompressibel væske - nesten alltid olje - fra ett punkt til et annet. Når en pumpe skyver væske inn i et forseglet system, bygges trykket og virker likt i alle retninger på hver overflate den kommer i kontakt med. Det trykket blir deretter rettet til en sylinder eller motor, hvor det konverteres tilbake til mekanisk kraft eller rotasjon. Resultatet er en evne til å flytte enorme laster med relativt kompakt utstyr.

Det underliggende prinsippet er Pascals lov: trykk som påføres en innestengt væske overføres uforminsket gjennom hele væsken. Angitt matematisk, P = F/A, der P er trykk i pascal eller psi, F er påført kraft i newton eller pund, og A er arealet i kvadratmeter eller kvadrattommer. Dette forholdet betyr at ved å endre arealet til en sylinder, kan et system multiplisere eller redusere kraften dramatisk - av samme grunn kan en 70 kg-tekniker som trykker på et lite pumpehåndtak løfte en 20-tonns presse.

Ethvert industrielt hydraulisk system – fra en fabrikkpresse til en anleggsgraver – er avhengig av den samme hendelseskjeden: en Hydraulisk kraftenhet (HPU) genererer trykksatt væske, kontrollventiler dirigerer den, og aktuatorer omdanner den til arbeid. Å forstå hvert trinn avslører hvorfor hydraulikk fortsatt er det foretrukne valget uansett hvor høy krafttetthet og presis kontroll betyr noe.

Pascals lov: Fysikken bak hvert hydraulisk system

Blaise Pascal formulerte sin lov om fluidmekanikk i 1653, men dens ingeniørmessige implikasjoner ble først fullt utnyttelige på 1800- og 1900-tallet med utviklingen av presisjonstetninger og høyfast stålrør. Kjerneideen er villedende enkel: væsker komprimeres ikke meningsfullt under normalt arbeidstrykk, så enhver kraft du innfører på ett punkt forplanter seg umiddelbart og jevnt til alle andre punkter i systemet.

Tenk på et grunnleggende to-sylindret eksempel. Hvis du bruker 100 N kraft på et stempel med et areal på 1 cm², er det resulterende trykket 100 N/cm² = 1 MPa. Koble den lille sylinderen via et væskefylt rør til en større sylinder med et areal på 100 cm², og det samme trykket på 1 MPa virker på hele 100 cm² flaten – og produserer en utgangskraft på 10 000 N. Systemet har multiplisert kraften med en faktor på 100 uten ekstra energitilførsel. Avveiningen er forskyvning: det lille stempelet må bevege seg 100 mm for å bevege det store stempelet bare 1 mm. Energi er bevart; kraften forsterkes på bekostning av hastighet og slag.

Dette kraftmultiplikasjonsprinsippet er grunnen til at hydraulikk dukker opp der vekt og kompakthet betyr noe sammen. En pneumatisk sylinder som arbeider ved 8 bar (0,8 MPa) produserer beskjeden kraft fordi lufttrykket er begrenset. En hydraulisk sylinder som arbeider ved 250 bar (25 MPa) – et typisk industrielt driftstrykk – leverer kraft omtrent 30 ganger større fra samme borestørrelse.

Kjernekomponenter i et hydraulisk system

En komplett hydraulisk krets består av flere avhengige komponenter. Hver av dem spiller en spesifikk rolle, og svakhet i ethvert ledd - en slitt tetning, en underdimensjonert ventil, et forurenset reservoar - forringer ytelsen over hele systemet.

Reservoar

Reservoaret lagrer arbeidsvæsken og lar luftbobler og varme forsvinne før væsken resirkulerer. Industrielle reservoarer er dimensjonert til omtrent 2–3 ganger pumpens strømningshastighet per minutt for å gi tilstrekkelig oppholdstid. En 50 l/min pumpe pares vanligvis med et 100–150 l reservoar. Reservoaret rommer også pustefiltre, et nivå sikteglass, dreneringsplugger og ofte en temperaturmåler - noe som gjør det til helseovervåkingsnavet i kretsen.

Hydraulisk pumpe

Pumpen skaper ikke trykk direkte; det skaper flyt. Trykk utvikler seg bare når den strømmen møter motstand - en last, en ventil eller en blokkert bane. Tre pumpetyper dominerer industrielle og mobile applikasjoner:

• Girpumper — enkel, rimelig, egnet for trykk opp til ca. 250 bar. Kun fast forskyvning.
• Vingepumper — Mer stillegående enn girpumper, moderat trykk opp til omtrent 175 bar, god volumetrisk effektivitet.
• Stempelpumper — høyeste effektivitet, i stand til 350–700 bar, variabel forskyvning mulig, foretrukket for krevende industriell og mobil bruk.

Stempelpumper med variabel fortrengning er spesielt verdifulle i en hydraulisk kraftenhet fordi de automatisk reduserer ytelsen når etterspørselen faller, og reduserer energiforbruket og varmeutviklingen under dellastsykluser.

Kontrollventiler

Ventiler er nervesystemet i en hydraulisk krets. Retningsreguleringsventiler (DCV) dirigerer strøm til den aktuatoren som trenger det. Trykkavlastningsventiler (PRV) dekker maksimalt systemtrykk – vanligvis satt til 10–15 % over maksimalt driftstrykk – for å beskytte komponenter mot overbelastning. Strømningskontrollventiler måler hastigheten som væske kommer inn i eller ut av en aktuator, og kontrollerer aktuatorhastigheten direkte. Tilbakeslagsventiler hindrer tilbakestrømning. Proporsjonal- og servoventiler legger til fin elektronisk kontroll, som muliggjør lukket sløyfeposisjon eller kraftregulering med posisjoneringsrepeterbarhet bedre enn 0,01 mm i presisjonsapplikasjoner.

Aktuatorer

Aktuatorer konverterer hydraulisk energi tilbake til mekanisk arbeid. Lineære sylindre produserer skyve- eller trekkkraft; roterende hydrauliske motorer produserer dreiemoment og rotasjon. Sylinderens utgangskraft beregnes som F = P × A, så en 100 mm sylinder (areal ≈ 78,5 cm²) som opererer ved 200 bar (20 MPa) utvikles omtrent 157 000 N — eller 16 tonn — med skyvekraft . Det kraftnivået fra en elektrisk servomotor av tilsvarende størrelse vil kreve en motor flere ganger større og tyngre.

Filtre og væskekondisjonering

Kontaminering er den største enkeltårsaken til feil på hydrauliske komponenter – ansvarlig for anslagsvis 70–80 % av alle for tidlige feil i henhold til data fra væskekraftindustrien. Returledningsfiltre, sugesiler og off-line nyresløyfefiltreringssystemer opprettholder renslighetsnivåer. Servoventilapplikasjoner krever vanligvis ISO-renhetsklasse 16/14/11 eller bedre, noe som betyr færre enn 1300 partikler større enn 4 µm per milliliter væske.

Hva er en hydraulisk kraftenhet og hvorfor betyr det noe

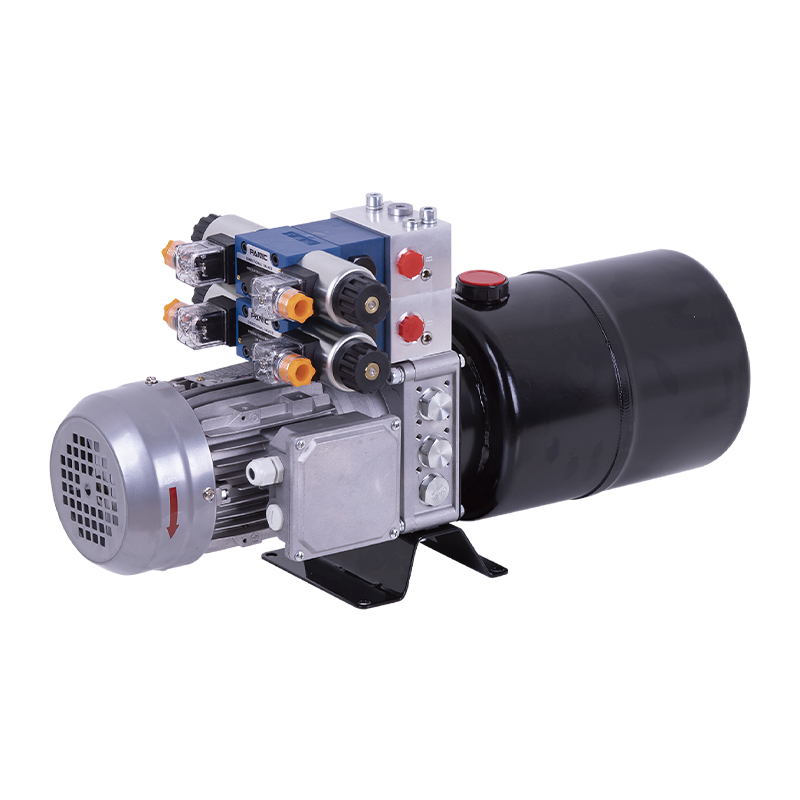

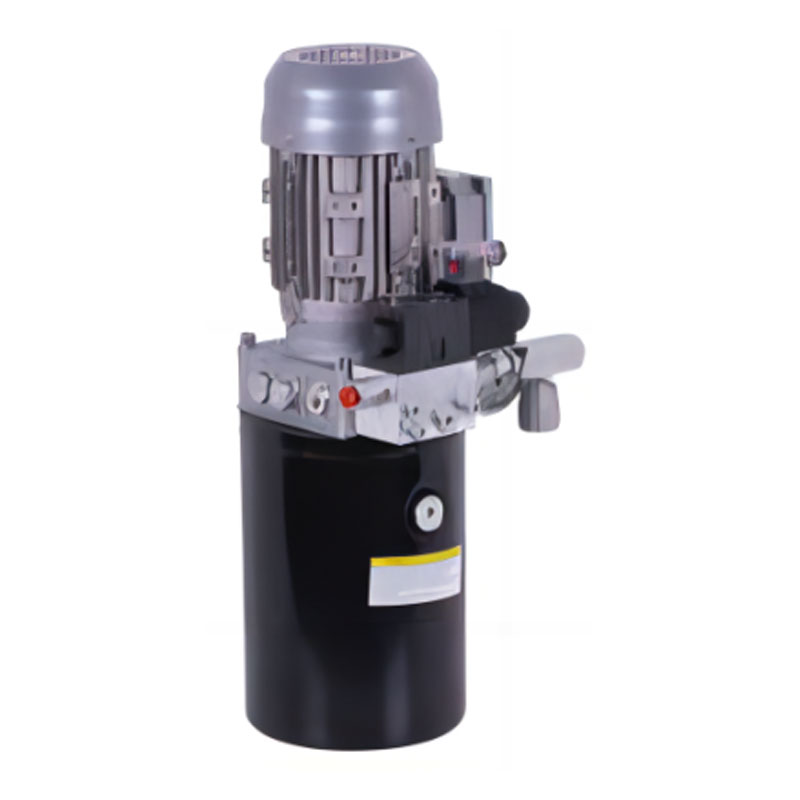

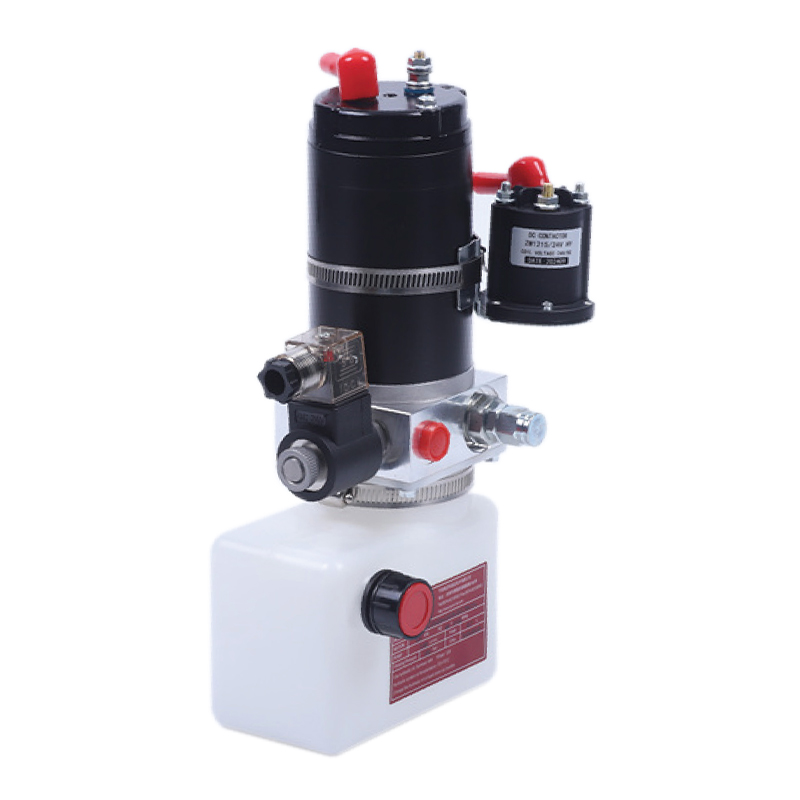

A Hydraulisk kraftenhet (HPU) - noen ganger kalt en hydraulisk kraftpakke - er en selvstendig enhet som integrerer reservoaret, pumpen, drivmotoren (elektrisk motor eller forbrenningsmotor), trykkavlastningsventil, filter, varmeveksler og instrumentering i en enkelt pakket enhet. I stedet for å spre disse komponentene over en maskinramme, konsoliderer HPU dem til ett konstruert system som kan installeres, vedlikeholdes og byttes ut som en enhet.

HPU-er spenner fra kompakte benketoppenheter som produserer 1–5 kW og opererer ved 70–150 bar til multimegawatt industrielle kraftenheter som driver stålverkspresser ved trykk over 400 bar. En industriell hydraulisk kraftenhet i mellomklassen kan pare en 30 kW elektrisk motor med en 45 cc/omdreining aksial stempelpumpe, et 200 L reservoar, en vannkjølt varmeveksler som opprettholder oljetemperaturen på 45–55 °C, og et 10 µm returledningsfilter – alt montert på en integrert stålramme med pulverlakkert stålramme.

Nøkkelspesifikasjoner å evaluere når du velger en HPU

HPU-design innebærer også valg om redundans. Kritiske prosesser – offshore-plattformkontrollsystemer, stålverks valseverk, bakkestøtteutstyr for fly – bruker ofte tosidige hydrauliske kraftenheter med to pumper, hvor én opererer og én står ved automatisk omkobling. Nedetidskostnadene i disse miljøene kan overstige titusenvis av dollar i timen, noe som gjør redundans økonomisk rasjonell selv ved betydelige kapitalkostnader.

Hvordan trykk bygger, stabiliserer og kontrolleres

Å forstå den dynamiske oppførselen til trykk – ikke bare den statiske formelen – er avgjørende for alle som designer eller feilsøker hydrauliske systemer. Trykk slår seg ikke bare på. Den stiger, topper, svinger og stabiliserer seg i mønstre som avhenger av pumpetype, ventilresponshastighet, linjelengder og væskekomprimerbarhet.

Trykkpigger og vannhammer

Når en retningsventil lukkes raskt, har ikke momentumet til flytende væske noe sted å gå. Resultatet er en trykktransient – ​​en pigg – som kan nå 2–5 ganger driftstrykket i stabil tilstand på under 5 millisekunder. Et system som kjører på 200 bar kan se forbigående topper over 500 bar. Disse piggene sliter ut slangefittings, sprekker manifoldblokker og ødelegger tetninger over gjentatte sykluser. Designere motvirker dem med trykkakkumulatorer (som absorberer energispissen), saktelukkende ventiler eller pilotstyrte tilbakeslagsventiler med kontrollerte åpningshastigheter.

Rollen til trykkavlastningsventilen

Hvert hydraulikksystem må ha en trykkavlastningsventil (PRV) satt under den svakeste komponentens nominelle trykk. Hvis en aktuator når slutten av slaget med pumpen fortsatt i gang, vil trykket ellers stige til noe brister. PRV-en åpner når trykket overstiger innstillingspunktet, og omgår strømmen tilbake til tanken. Dette er ikke en normal driftstilstand - en PRV som åpner kontinuerlig sløser energi som varme og signaliserer et systemdesign eller driftsproblem. Riktig design ruter PRV-strømmen bare under ekte overbelastningshendelser, og holder den stengt det aller meste av tiden.

Akkumulatorer: Lagring av hydraulisk energi

En hydraulisk akkumulator er en trykkbeholder som inneholder en forhåndsladet gass (nesten alltid nitrogen) skilt fra den hydrauliske væsken med en blære, et stempel eller en membran. Når systemtrykket overstiger gassens forladning, komprimerer væsken gassen og lagrer energi. Når trykket faller - under en etterspørsel eller pumpesvikt - utvider gassen seg og skyver væske tilbake i kretsen. Akkumulatorer har tre hovedfunksjoner: energilagring for toppbehovssupplering, nødtrykkforsyning for sikker avstengningsaktivering og pulsasjonsdemping. En 20 L blæreakkumulator forhåndsladet til 150 bar kan levere et kort strømtilskudd på 8–12 L ved systemtrykk - nok til å fullføre en sikkerhetskritisk ventilbevegelse selv etter pumpetap.

Hydraulikkvæske: Mediet som får alt til å fungere

Væsken i et hydraulisk system er ikke bare et kraftoverføringsmedium. Den smører samtidig hver bevegelig overflate inne i pumpen, ventiler og aktuatorer, bærer varme bort fra varme punkter, beskytter metalloverflater mot korrosjon og suspenderer forurensningspartikler til de når et filter. Hvis du velger feil væske eller lar den brytes ned, ødelegges komponenter raskere enn nesten alle andre enkeltfaktorer.

Viskositet og dens temperaturavhengighet

Viskositet er den mest kritiske væskeegenskapen. De fleste industrielle hydrauliske kraftenheter spesifiserer ISO VG 46 mineralolje — en viskositetsgrad på 46 centistokes (cSt) ved 40°C. Når temperaturen stiger til 80°C, synker viskositeten til omtrent 12 cSt; ved 20°C kan det være 100 cSt eller høyere. Å operere under minimum viskositet forårsaker metall-til-metall-kontakt og rask slitasje; drift over maksimal viskositet forårsaker kavitasjon, treg respons og høyt pumpeinnløpsvakuum. De fleste systemer målretter 25–54 cSt ved pumpeinntaket for optimal balanse.

Væsketyper og deres anvendelser

• Mineralolje (ISO VG 32–68) — den vanligste, god smøreevne og stabilitet, kostnadseffektiv, ikke brannsikker.
• Vannglykol (HF-C) — brannsikker, brukt nær ovner og støpemaskiner, reduserer pumpens levetid med 30–40 % sammenlignet med mineralolje.
• Fosfatester (HF-D) — utmerket brannmotstand, brukt i fly og kraftproduksjon; krever spesielle tetningsmaterialer (EPDM, PTFE) og dedikert væskehåndtering.
• Biologisk nedbrytbare estere (HETG, HEES) – brukes i miljøsensitive områder som skogbruk, marin og matforedling; biologisk nedbrytes over 28 dager i jord; typisk 3–5× kostnaden for mineralolje.
• Væsker med høyt vanninnhold (HWCF, 95 % vann) — svært lav pris og brannbestandig, men dårlig smøreevne krever komponentreduksjon og hyppig væskeskifting.

Væskeforurensning og overvåking

Partikkeltellere, fuktighetssensorer og viskositetsanalysatorer er nå rutinemessig installert på større hydrauliske kraftenheter som en del av tilstandsovervåkingsprogrammer. Online partikkeltellere som prøver returledningsvæske, kan oppdage et forverret pumpelager uker før det svikter katastrofalt – oversettes til planlagte vedlikeholdsvinduer i stedet for nødstans. Vanninnhold over 0,05 % i mineralolje emulgerer væsken, ødelegger oljefilmen på lagerflatene og fremmer rust. Selv 500 ppm (0,05 %) vann har vist seg å redusere utmattingstiden for rullelager med opptil 75 %.

Typer hydrauliske systemer og hvordan de er forskjellige

Ikke alle hydrauliske systemer er konfigurert på samme måte. Kretsarkitekturen bestemmer hvor effektivt kraften brukes, hvor responsivt systemet føles, og hvordan det håndterer samtidige krav fra flere aktuatorer.

Åpent senter vs. lukket senter systemer

I et system med åpent senter sirkulerer væske kontinuerlig tilbake til tanken gjennom retningsventilene når ingen aktuator beveger seg. Dette er enkelt og billig, men sløser kontinuerlig med energi. I et lukket sentersystem er pumpeeffekten ikke nyttig når aktuatorene er inaktive - så pumpen må enten avlastes, stoppes eller systemet utstyres med en trykkkompensert pumpe med variabel fortrengning som reduserer ytelsen til nesten null strømning. Moderne industrielle HPU-er bruker nesten utelukkende lukkede senterkretser med pumper med variabel fortrengning , som reduserer tomgangsstrømforbruket med 60–85 % sammenlignet med alternativer med åpent senter med fast forskyvning.

Lastfølende systemer

Et lastfølende (LS) hydraulisk system overvåker kontinuerlig trykket som kreves av aktuatoren med høyest etterspørsel og beordrer pumpen til å levere akkurat nok trykk og strømning til å møte dette behovet pluss en liten margin (vanligvis 15–25 bar over lasttrykket). Pumpen går aldri hardere enn nødvendig. Lastfølende systemer er standard på moderne mobilt utstyr – gravemaskiner, kraner, landbruksmaskiner – der lasten varierer dramatisk fra sekund til sekund og drivstoffeffektivitet direkte påvirker driftsøkonomien. En lastfølende gravemaskin kan bruke 15–25 % mindre drivstoff enn en tilsvarende fasttrykksmaskin på samme driftssyklus.

Elektrohydrauliske systemer

Elektrohydrauliske systemer erstatter mekanisk eller pilothydraulisk ventilaktivering med elektroniske solenoider, proporsjonalventiler eller servoventiler kontrollert av PLS-er eller dedikerte bevegelseskontrollere. Dette muliggjør programmerbare kraft- og posisjonsprofiler, datalogging, feildiagnostikk og integrasjon med industriautomatiseringsnettverk. I sprøytestøpemaskiner opprettholder elektrohydraulisk servokontroll injeksjonstrykket innenfor ±1 bar av settpunkt og posisjon til innenfor 0,05 mm – egenskaper som transformerer produktkvalitet og repeterbarhet. Den hydrauliske kraftenheten i disse installasjonene inkluderer vanligvis motorer med variabel hastighet (VSD), der hastighetssporene for elektriske motorer krever direkte, og reduserer energibruken ytterligere med 30–50 % sammenlignet med HPU-design med fast hastighet.

Virkelige applikasjoner der hydraulisk trykk er uunnværlig

Hydraulisk trykk vises over et bredere spekter av bransjer enn de fleste er klar over. Krafttettheten og kontrollerbarheten som hydraulikk gir er ganske enkelt ikke replikert av noen annen teknologi til sammenlignbare kostnader og skalaer.

• Bygg og jordflytting — En 20-tonns gravemaskin bruker hydraulisk trykk på 350 bar for å utøve over 150 kN gravekraft. Hele bommen, armen, skuffen og svingfunksjonssettet drives av en enkelt hydraulisk kraftenhet integrert i maskinens chassis.
• Industriell pressing og forming — Hydrauliske metallformingspresser opererer fra 100 til 80 000 tonns kraft. En 5000 tonns smipresse er fysisk umulig med annen teknologi i tilsvarende størrelse.
• Offshore olje og gass — Hydrauliske undervannskontrollsystemer opererer ved opptil 690 bar for å aktivere utblåsningssikringer og juletreventiler på vanndyp over 3000 m. Overflate-HPU er konstruert med full redundans og kontinuerlig overvåking.
• Luftfart og romfart — Hydrauliske systemer for kommersielle fly opererer vanligvis ved 207 bar (3000 psi), med neste generasjons fly som flytter seg til 345 bar (5000 psi) for å redusere rør- og aktuatorvekten. Flykontrollflater, landingsutstyr og bremser avhenger alle av hydraulisk trykk.
• Bearbeiding av stål og metaller — Valseverk bruker hydraulisk spaltekontroll (HGC) for å holde valsegapet innenfor 10 µm, og kontrollerer båndtykkelsen direkte. HPUer for valseverk kan levere 1 000–5 000 L/min ved 250–350 bar.
• Marine og skipsbygging — Styremaskinsystemer på store fartøy bruker hydrauliske sylindre for å dreie ror som veier hundrevis av tonn. Lukedekke og kransystemer på lasteskip er helt hydraulisk drevet.
• Sprøytestøping — Hydrauliske klemkrefter på store sprøytestøpemaskiner når 5000 tonn eller mer, og holder formhalvdelene lukket mot injeksjonstrykket av smeltet plast på opptil 2000 bar.

Vanlige problemer med hydraulisk trykk og deres underliggende årsaker

Når et hydraulisk system underpresterer eller svikter, ser symptomene ofte like ut på overflaten - langsomme aktuatorer, uregelmessige bevegelser, overdreven støy, overoppheting - men grunnårsakene er forskjellige. Feildiagnostisering fører til å erstatte dyre komponenter som ikke er selve problemet.

Lavt eller ustabilt trykk

Mulige årsaker inkluderer en slitt pumpe med høy intern lekkasje (sjekk volumetrisk effektivitet - alt under 85 % på en stempelpumpe indikerer slitasje), en trykkavlastningsventil satt for lavt eller sitter fast delvis åpen, intern ventilspoleslitasje som tillater lekkasje på tvers av porter, eller sylindertetningssvikt som omgår væske fra stempelets høytrykksside til stangsiden. En systematisk trykktest i hvert trinn i kretsen - pumpeuttak, etterventil, ved aktuator - isolerer raskt feilen.

Overdreven varme

Hydraulikkvæske over 65–70°C brytes raskt ned. Væskens levetid halveres med hver 10°C over 60°C. Varmeutvikling er alltid forårsaket av trykkfall over en restriksjon - en delvis lukket ventil, et tett filter, en underdimensjonert ledning eller en avlastningsventil som åpner for ofte. Hvis varmeveksleren kjører kontinuerlig med kapasitet, har systemet et grunnleggende energieffektivitetsproblem , ikke bare et kjøleproblem. Pumper med variabel fortrengning, lastfølende kontroller og linjer med riktig størrelse adresserer grunnårsaken; å legge til en større kjøler behandler bare symptomet.

Kavitasjon og lufting

Kavitasjon oppstår når lokalt væsketrykk faller under damptrykket, og danner dampbobler som imploderer voldsomt når trykket gjenoppretter seg - genererer støy som grus i en blikkboks og eroderer metalloverflater med hastigheter på flere mikron per time. Lufting introduserer luftbobler fra reservoarskum, en lekkende sugeledning eller et lavt væskenivå. Begge forholdene ødelegger pumpene raskt og forårsaker svampaktig, uforutsigbar aktuatoroppførsel. Pumpeinnløpsvakuum over 0,3 bar (225 mmHg) er en pålitelig tidlig varslingsindikator for begynnende kavitasjonsrisiko.

Ekstern lekkasje

Tetningssvikt ved sylinderstangtetninger, slangekoblinger og ventilhusflater er det mest synlige hydrauliske problemet. Selv en liten ekstern lekkasje – 1 dråpe per sekund – utgjør omtrent 2–3 liter per dag og over 700 liter per år. Utover væskekostnadene skaper eksterne lekkasjer brannfare (olje forstøvet på en varm overflate antennes ved rundt 150 °C for mineralolje), miljøforurensning og sklifare. De fleste tetningsfeil kan spores tilbake til for store trykktransienter, forurenset væske som angriper tetningselastomerer, eller feil valg av tetningsmateriale for væsketypen.

Energieffektivitet i moderne hydrauliske kraftenheter

Hydraulikk har historisk blitt kritisert for dårlig energieffektivitet sammenlignet med elektriske stasjoner. Denne kritikken gjaldt for systemer med fast fortrengning og fast hastighet der pumpen gikk med full kapasitet uavhengig av etterspørsel. Moderne hydrauliske kraftenheter har lukket dette gapet vesentlig gjennom pumper med variabel fortrengning, drivmotorer med variabel hastighet, lastfølende kontroller og regenerative kretser.

En servostyrt hydraulisk drivenhet med variabel hastighet – som kombinerer en servomotor med en pumpe med fast slagvolum – kan matche energieffektiviteten til en direkte elektrisk drift på mange driftssykluser, samtidig som den beholder krafttettheten, samsvar og overbelastningstoleransen til hydraulikk. I sprøytestøping viser VSD-HPU-ettermonteringsprosjekter konsekvent energibesparelser på 40–60 % sammenlignet med eldre HPU-installasjoner med fast hastighet, med tilbakebetalingsperioder på 18–36 måneder.

Regenerative hydrauliske kretser gjenvinner energi under tilbaketrekking av sylinderen - spesielt verdifulle i vertikale presseapplikasjoner der en tung ram faller ned under tyngdekraften. Ved å lede returstrømmen gjennom en hydraulisk motor koblet til pumpeakselen, gjenvinner systemene 20–40 % av potensiell energi som en konvensjonell krets ganske enkelt ville dumpet over en avlastningsventil som varme.

Den hydrauliske akkumulatoren spiller også en effektivitetsrolle: ved å lagre energi i perioder med lav etterspørsel og frigjøre den under høy etterspørsel, lar en riktig dimensjonert akkumulator en mindre, mer effektiv HPU betjene den samme toppbelastningen – reduserer både kapitalkostnader og driftskostnader samtidig.

Vedlikeholdspraksis som forlenger levetiden til det hydrauliske systemet

Et godt vedlikeholdt hydraulikksystem oppnår regelmessig 20–30 års produktiv levetid. Forsømte systemer svikter for tidlig, ofte med kostbar sideskade - en kaviterende pumpe som ødelegger nedstrømsventiler i samme feilhendelse, eller en forurenset servoventil som skårer sin egen boring og sender slitende spåner videre til neste komponent.

1. Væskeprøvetaking og analyse hver 500–1000 driftstime — partikkelantall, vanninnhold, viskositet, syretall og slitasjemetallkonsentrasjoner forteller hele tilstandshistorien før problemer blir feil.
2. Utskifting av filterelement ved differensialtrykkindikator, ikke bare på en kalenderplan — et lett belastet system kan kjøre 2000 timer mellom endringene; et tungt belastet system kan trenge endringer etter 500 timer.
3. Reservoar inspection and cleaning at every major fluid change — slam og lakk samler seg på reservoarvegger og dreneringsplugger, og frigjør partikler til fersk væske.
4. Slangekontroll hver 6. måned — Hydraulikkslangen har begrenset utmattingstid uavhengig av tilstandens utseende. De fleste produsenter anbefaler maksimal levetid på 6 år fra produksjonsdato eller 4 år i bruk, avhengig av hva som kommer først.
5. Testing av trykkavlastningsventil årlig — PRV-er kan drive, stikke eller skravle. En PRV som åpner 20 bar under settpunktet sløser med energi og begrenser systemytelsen; en som holder seg lukket tillater systemovertrykk under aktuatorstopp.
6. Termisk avbildning under drift — infrarøde kameraer identifiserer raskt varme punkter ved delvis blokkerte ventiler, høymotstandsbeslag eller tilsmussing av varmeveksler som temperaturmålere alene ikke kan lokalisere.

Proaktivt vedlikehold på en hydraulisk kraftenhet er nesten alltid billigere enn reaktiv reparasjon. En pumpebytte på en 200 kW HPU kan koste £8 000–15 000 i deler og arbeid. Den tapte produksjonen under uplanlagt nedetid mens de venter på deler og ingeniører overstiger vanligvis £50 000 per dag i kontinuerlig prosessindustri – noe som gjør selv aggressive forebyggende vedlikeholdsprogrammer svært kostnadseffektive.
