Hvordan dimensjonere en hydraulisk kraftenhet?

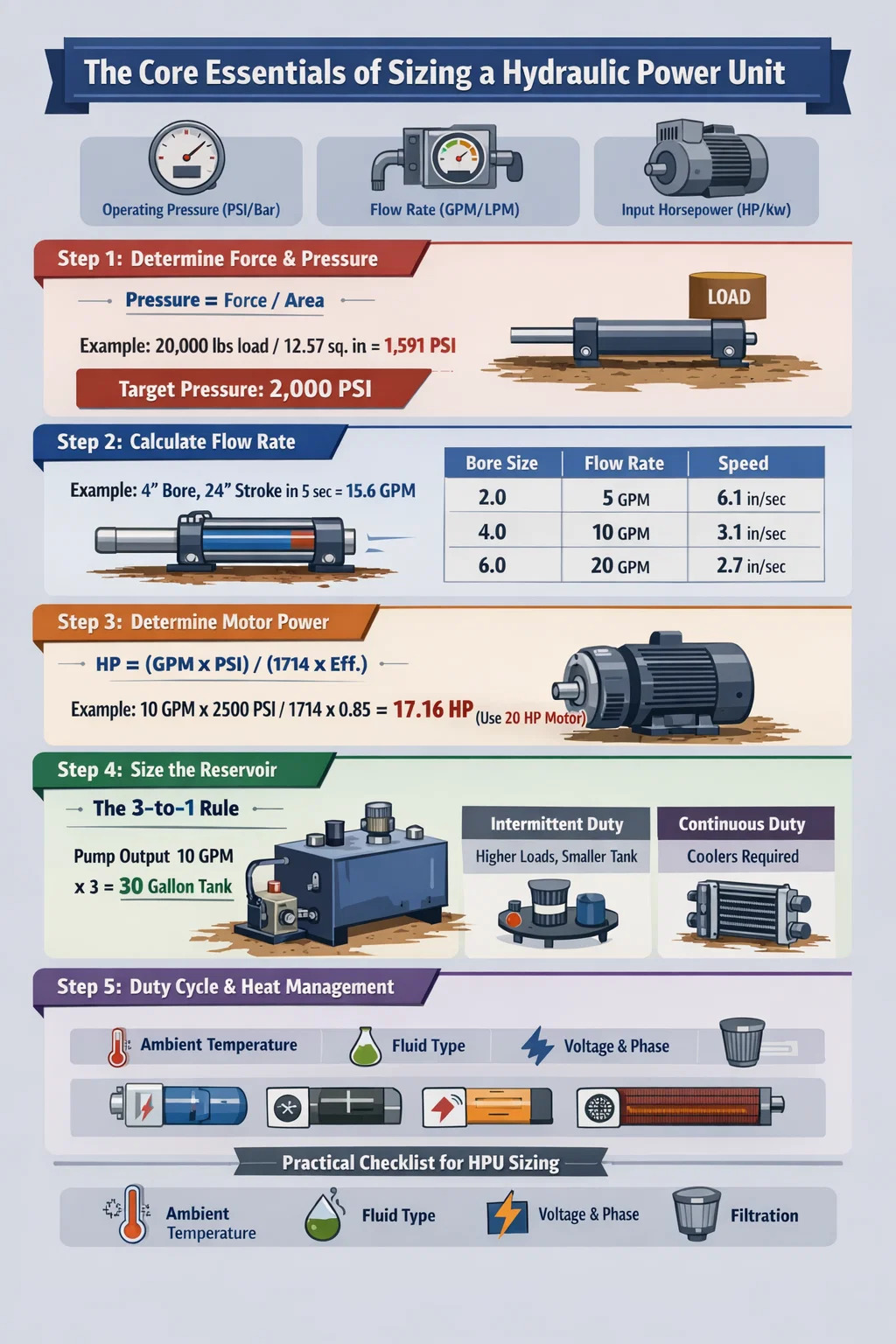

Kjernen for å dimensjonere en hydraulisk kraftenhet

For riktig størrelse a hydraulisk kraftenhet (HPU), må du først definere de mekaniske utgangskravene til applikasjonen din. Prosessen handler ikke om å velge en generisk motor; det er en nøyaktig sekvens for å bestemme den nødvendige kraften, driftshastigheten og de resulterende strømnings- og trykkkravene. Det grunnleggende svaret ligger i tre primære beregninger: Driftstrykk (PSI/Bar) , Strømningshastighet (GPM/LPM) , og Inngående hestekrefter (HK/kW) .

En mismatch hydraulisk kraftenhet fører til enten ekstremt energisløsing og varmegenerering (hvis overdimensjonert) eller unnlatelse av å fullføre den mekaniske oppgaven (hvis underdimensjonert). Målet er å balansere ytelsen til den hydrauliske pumpen, kapasiteten til reservoaret og styrken til den elektriske motoren eller motoren.

Trinn 1: Fastsettelse av kraft- og trykkkrav

Trykket som genereres av hydraulisk kraftenhet er et direkte resultat av belastningsmotstanden. Du velger ikke et trykk vilkårlig; du beregner det basert på overflatearealet til aktuatoren din (sylinder eller motor).

Sylinderkraftformelen

For å beregne det nødvendige trykket, bruk formelen: Trykk = Kraft / Areal . For eksempel, hvis du trenger en hydraulisk sylinder for å skyve en Last på 20 000 pund og du bruker en sylinder med en 4-tommers boring (areal = 12,57 sq. in.), er det nødvendige trykket ca 1591 PSI . Du bør vanligvis legge til en 10-20 % sikkerhetsmargin å gjøre rede for friksjon og linjetap, altså din hydraulisk kraftenhet bør være i stand til i det minste 2000 PSI .

• Identifiser den maksimale belastningen systemet vil møte.
• Bestem borestørrelsen til de hydrauliske sylindrene.
• Redegjør for "breakaway"-kraft, som ofte er høyere enn bevegelig kraft.

Trinn 2: Beregning av strømningshastighet for ønsket hastighet

Strømningshastighet, målt i gallons per minutt (GPM) eller liter per minutt (LPM), dikterer hvor raskt maskinen din beveger seg. Den hydraulisk kraftenhet må flytte et spesifikt volum olje inn i sylinderen for å forlenge den over en viss tid.

Eksempel: Hvis det samme 4-tommers boring cylinder har en 24-tommers slaglengde og må strekke seg inn 5 sekunder , må du først beregne volumet. Volumet er omtrentlig 1,3 liter . For å flytte 1,3 gallon på 5 sekunder, hydraulisk kraftenhet trenger en pumpe som kan ca 15,6 GPM .

Trinn 3: Beregning av elektrisk motorhestekrefter

Når du har bestemt trykket og strømningen, kan du beregne nødvendig inngangseffekt for hydraulisk kraftenhet . Standard tommelfingerregel er "1 HK for 1 GPM ved 1500 PSI", men en mer nøyaktig beregning er nødvendig for effektivitet.

Bruk formelen: HP = (GPM × PSI) / (1714 × effektivitet) . De fleste hydrauliske pumper har en effektivitetsvurdering mellom 0,85 og 0,90 . Hvis systemet ditt krever 10 GPM ved 2500 PSI , vil beregningen være (10 × 2500) / (1714 × 0,85), noe som resulterer i et krav på omtrentlig 17,16 HK . I dette tilfellet velger du en standard 20 hk motor for din hydraulisk kraftenhet .

Trinn 4: Dimensjonering av det hydrauliske reservoaret (oljetank)

Reservoaret er en kritisk komponent av hydraulisk kraftenhet som ofte blir oversett. Den må være stor nok til å tillate termisk ekspansjon, kjøling og bunnfelling av forurensninger.

3-til-1-regelen

I standard industrielle applikasjoner bør reservoaret holde tre ganger pumpens GPM-utgang . Hvis din hydraulisk kraftenhet bruker en 10 GPM pumpe , bør tanken ideelt sett holde 30 liter av væske. Dette sikrer at oljen bruker nok tid "i hvile" til å spre varmen før den suges tilbake i pumpen.

Men hvis plassen er begrenset eller driftssyklusen er intermitterende, kan du bruke en 1-til-1 eller 2-til-1 forhold , forutsatt at du legger til en oljekjøler for å styre temperaturen. Overdreven varme er den primære morderen for hydrauliske tetninger og væskens levetid.

Trinn 5: Driftssyklus og varmestyring

Arbeidssyklusen til din hydraulisk kraftenhet påvirker utformingen dramatisk. En enhet som går i 10 sekunder hver time har en annen størrelse enn en som kjører kontinuerlig på en fabrikkgulv.

• Intermitterende plikt: Mindre reservoarer og høyere motorbelastninger kan tolereres fordi systemet har tid til å kjøle seg ned mellom sykluser.
• Kontinuerlig plikt: Krever nøyaktig dimensjonering av varmevekslere. Du må beregne varmebelastning (omtrent 20-30% av input HP) og sikre hydraulisk kraftenhet kan spre den energien uten å overskride 140 °F (60 °C) .

Praktisk sjekkliste for HPU-dimensjonering

Før du fullfører kjøpet eller byggingen av en hydraulisk kraftenhet , verifiser følgende miljømessige og mekaniske faktorer:

1. Omgivelsestemperatur: Ekstrem kulde krever varmeovner; ekstrem varme krever større kjølere.
2. Væsketype: Viskositet påvirker pumpeeffektiviteten og motorens startmoment.
3. Spenning og fase: Sørg for at den elektriske motoren er på hydraulisk kraftenhet samsvarer med anleggets strømforsyning (f.eks. 230V enfase vs. 460V trefase).
4. Filtrering: Størrelse på filtre basert på den mest følsomme komponenten (vanligvis ventilene).

Ved å følge disse beregningstrinnene strengt, sikrer du at din hydraulisk kraftenhet gir pålitelig og effektiv service i hele levetiden uten unødvendige energikostnader eller mekaniske feil.
