En hydraulisk kraftenhet er bygget av seks funksjonelle grupper som arbeider sammen: a reservoar som lagrer og kondisjonerer væsken, a pumpe som konverterer mekanisk energi til strømning, en elektrisk motor som driver pumpen, en ventilsammenstilling som styrer og regulerer trykk, en filtreringskrets som beskytter indre overflater mot forurensning, og støttende maskinvare som kjølere, akkumulatorer, manifolder, tetninger og instrumentering. Hver og en av disse hydrauliske kraftenhetskomponentene har en direkte effekt på systemets trykkstabilitet, væskelevetid og hvor lenge enheten går før den trenger service.
Dimensjoneringen og karakteren til hver del avhenger av driftssyklus, omgivelsestemperatur og trykket nedstrøms aktuatorer krever. En enhet bygget for en stemplingspresse som skytes med noen sekunders mellomrom trenger annen ventilrespons og kjølekapasitet enn en enhet som holder en statisk klemme i timevis. Å matche komponentene til den faktiske driftssyklusen, i stedet for å misligholde en katalogstandardkonfigurasjon, er vanligvis forskjellen mellom en kraftenhet som varer et tiår og en som trenger en ombygging på to år.
Det hjelper også å tenke på en hydraulisk kraftenhet som en lukket sløyfe i stedet for en samling av separate deler. Væskekvalitet satt av reservoaret og filtreringskretsen påvirker pumpeslitasjen, pumpeslitasjen påvirker intern lekkasje og varmeutvikling, varme påvirker viskositeten, og viskositeten påvirker hvor nøyaktig ventilene kan kontrollere strømmen. Et svakt ledd i en enkelt komponentgruppe dukker til slutt opp som et symptom et annet sted i kretsen, og det er grunnen til at feilsøking av en kraftenhet nesten alltid må starte med flytende tilstand før du ser på en individuell del.
Avsnittene nedenfor går gjennom hver hovedkomponentgruppe, hva som endres mellom konfigurasjoner, standardene og datapunktingeniørene som vanligvis refererer til når de spesifiserer deler, og feilmønstrene som dukker opp oftest i felten.
Reservoardesign og væskekapasitet
Reservoaret gjør mer enn å holde olje. Den setter medført luft, sprer varme gjennom overflaten og lar forurensninger falle ut før væske trekkes tilbake til pumpeinntaket. Et reservoar som er underdimensjonert for pumpens strømningshastighet vil resirkulere varm, luftet væske, noe som akselererer oksidasjon og forkorter tetningens levetid over alle andre komponenter i kretsen.
Størrelsesforhold brukt i praksis
En mye brukt startregel dimensjonerer reservoaret på tre til fem ganger pumpens nominelle strømning i gallon per minutt , uttrykt i gallons. En enhet bygget rundt en 20 GPM-pumpe vil derfor vanligvis bruke en 60 til 100 gallon tank, med den nedre enden reservert for enheter som allerede inkluderer hjelpekjøling.
| Duty Type | Anbefalt tank-til-strøm-forhold | Typisk baffelkonfigurasjon |
| Kontinuerlig kjøring, høy varmebelastning | 4:1 til 5:1 | Ledeplate i full høyde med returdiffusor |
| Intermitterende tjeneste, standard pressearbeid | 3:1 til 4:1 | Delvis baffel som skiller sug og retur |
| Mobile eller plassbegrensede enheter | 2:1 til 3:1 | Kun intern diffusor, ingen full baffel |
Generelle reservoardimensjoneringsforhold referert på tvers av industriell hydraulisk designpraksis.
Reservoarer har også påfyllings- og dreneringsportene, en puste med et tørkemiddel eller partikkelelement, en magnetisk dreneringsplugg for å fange opp jernholdig slitasjerester, og et nivåmåler i skueglass eller flytestil. Å hoppe over magnetpluggen er en vanlig snarvei på billigere hydrauliske kraftenheter, og det er et av de billigste tilleggene i forhold til slitasjebeskyttelsen den gir.
Baffelplassering og returlinjedesign
Den innvendige ledeplaten blir ofte oversett, men plasseringen avgjør hvor mye oppholdstid væske har før den trekkes tilbake inn i pumpen. En ledeplate satt for nær sugeporten forkorter den effektive sedimenteringsavstanden og lar luftet væske resirkulere raskere enn det kan avgass. Returledninger kuttes vanligvis i en 45-graders vinkel og plasseres under væskeoverflaten for å redusere sprut og skumdannelse, og en diffusorbeslag på returledningen sprer strømning over et større område i stedet for å rette en høyhastighetsstrøm rett mot tankveggen.
Tankmaterialer og overflatebehandling
Karbonstål forblir standard reservoarmateriale av kostnadsgrunner, vanligvis ferdig med et innvendig belegg som er motstandsdyktig mot den spesifikke væsketypen som er i bruk, siden mineralolje, vannglykol og biologisk nedbrytbare væsker hver interagerer forskjellig med ubehandlet stål. Reservoarer i rustfritt stål vises på enheter i miljøer av matvarekvalitet, nedvasking eller korrosive miljøer der beleggsvikt vil føre til forurensningsrisiko. Aluminiumstanker dukker opp på mobile og vektfølsomme konstruksjoner, og bytter ut noe bulkmotstand for en meningsfull vektreduksjon.
Hydrauliske væsketyper og viskositetsvalg
Selve væsken er en fungerende komponent, ikke bare et medium, og å velge feil karakter undergraver alle andre deler i kretsen uavhengig av hvor godt disse delene er spesifisert.
Vanlige væskekategorier
- Mineralbaserte antislitasjeoljer — standardvalget for det store flertallet av industrielle hydrauliske kraftenheter, og tilbyr en god balanse mellom kostnader, smøreevne og additiv ytelse.
- Brannbestandige væsker (vannglykol eller fosfatester) – brukt i nærheten av varmt metall, sveiseoperasjoner eller støperier der en hydraulisk ledningsfeil i nærheten av en tennkilde skaper reell risiko.
- Biologisk nedbrytbare væsker – spesifisert for mobilt utstyr som arbeider i nærheten av vannveier eller på miljøsensitive steder, vanligvis til en kostnadspremie over mineralolje.
- Væsker av matkvalitet – brukes der tilfeldig kontakt med næringsmiddelproduktet er mulig, formulert uten tilsetningspakkene som finnes i standard industrioljer.
Viskositetsgrad og driftstemperatur
Viskositeten er generelt spesifisert av ISO-klasse, med ISO 32 og ISO 46 som dekker de fleste industrielle applikasjoner med moderat klima, og ISO 68 er reservert for enheter som kjører i konstant høye omgivelsestemperaturer. Å kjøre en væske som er for tynn for driftstemperaturen øker intern lekkasje over pumpen og ventilene, og reduserer volumetrisk effektivitet, mens væske som er for tykk øker pumpens innløpsbegrensning og kan sulte ut pumpen ved oppstart under kalde forhold. En viskositetsindeks over 100 indikerer at væsken motstår fortynning når temperaturen stiger, noe som betyr mer på enheter som ser store sesongmessige temperatursvingninger enn på klimakontrollerte innendørsinstallasjoner.
Pumpetyper som brukes i hydrauliske kraftenheter
Pumpen stiller inn strømningshastigheten og, kombinert med avlastningsventilinnstillingen, maksimalt arbeidstrykk for hele enheten. Tre pumpearkitekturer dekker det store flertallet av industrielle hydrauliske kraftenheter.
- Girpumper — Fast forskyvning, enkel konstruksjon, tolerant for moderat forurensning, typisk vurdert til 3000 psi og godt egnet for kostnadssensitive applikasjoner med behov for jevn strømning.
- Vingepumper — roligere drift enn tannhjulspumper, god effektivitet i mellomtrykksområdet opp til omtrent 3500 psi, og et vanlig valg der støynivåer betyr noe, for eksempel nær operatørstasjoner.
- Stempelpumper — tilgjengelig i fast eller variabel forskyvning, i stand til 5000 psi eller høyere, og standardvalget når en enhet trenger trykkkompensert eller lastfølende strømningskontroll for å spare energi under variabel belastning.
Fast versus variabel forskyvning
En pumpe med fast fortrengning leverer en konstant strømningshastighet ved en gitt akselhastighet uavhengig av belastning, med overskuddsstrøm forbi over avlastningsventilen som varme. En trykkkompensert pumpe med variabel slagvolum reduserer sin egen effekt når systemet når innstilt trykk, noe som reduserer varmeproduksjonen og det elektriske forbruket vesentlig på enheter med lange oppholdsperioder. Den høyere forhåndskostnaden for en variabel pumpe gjenvinnes ofte i løpet av få år gjennom lavere kjøle- og energikostnader på enheter som bruker mesteparten av syklusen på å holde trykket i stedet for å flytte flyten.
Pumpemontering og drivkobling
De fleste industrielle pumper monteres direkte på motoren gjennom et klokkehus og en fleksibel kobling i stedet for en remdrift, som holder akselinnrettingen konsistent og unngår vedlikeholdskostnader ved remstramming. Valg av koblingsmateriale betyr mer enn det kan se ut - en kobling som er for stiv overfører motorvibrasjoner direkte inn i pumpeakselen og akselererer lagerslitasjen, mens en kobling som er for myk kan havne under plutselige lastreverseringer. Justeringstoleranse mellom motor og pumpeaksel holdes vanligvis innenfor noen få tusendeler av en tomme, siden feiljustering utenfor dette området viser seg som for tidlig akseltetningslekkasje lenge før det påvirker ytelsen.
Volumetrisk effektivitet og slitasjeindikatorer
En ny stempelpumpe opererer vanligvis med 92 til 97 prosent volumetrisk effektivitet, noe som betyr at bare en liten prosentandel av teoretisk ytelse går tapt på grunn av intern glidning. Etter hvert som pumpen slites, øker glidningen, og trykket holder seg mindre jevnt under belastning, selv om pumpen fortsatt kan starte og gå normalt. Sporing av utgangsstrøm eller trykkfall under en fast belastning over tid gir en mye tidligere advarsel om pumpeslitasje enn å vente på fullstendig feil.
Elektrisk motor spesifikasjoner og utvalg
Motoren må matche pumpens hestekrefter ved det tiltenkte driftstrykket, ikke bare dens strømningsklassifisering. Hestekrefter for en hydraulisk krets regnes ut fra strømning og trykk sammen, så en pumpe som ser beskjeden ut på strømning alene kan fortsatt kreve en stor motor hvis den forventes å holde høyt trykk kontinuerlig.
| Motorramme | Felles hestekrefter | Typisk applikasjon |
| NEMA 56C / 143TC-145TC | 1 til 5 hk | Små mobile enheter, enkeltaktuatorheiser |
| 184TC-215TC | 7,5 til 20 hk | Standard industripresser og klemmer |
| 254TC og større | 25 hk og over | Kontinuerlig industrimaskineri, sprøytestøping |
Omtrentlig motorrammedimensjonering etter hestekrefter og typisk bruk av hydraulisk kraftenhet.
TEFC (helt lukkede, viftekjølte) motorer dominerer industrielle hydrauliske kraftaggregatinstallasjoner fordi pumpeenden er utsatt for oljetåke og luftbårne partikler. Driftssyklus har også betydning her: en motor som er klassifisert for kontinuerlig drift (S1) vil kjøre kjøligere over et åtte-timers skift enn en motor som kun er klassifisert for periodisk drift, selv om begge deler samme typeskilt hestekrefter.
Startmetode og startstrøm
Direkte-on-line start er vanlig for mindre motorer, men produserer en startstrøm flere ganger den nominelle kjørestrømmen, noe som kan være et problem på anlegg med begrenset elektrisk service eller på enheter som starter og stopper ofte gjennom et skift. Mykstartere og frekvensomformere reduserer innbruddet, og en frekvensomformer med variabel frekvens lar i tillegg motorhastigheten reduseres i perioder med lavt behov i syklusen, noe som reduserer både energibruk og støy. På enheter der pumpen har fast fortrengning, er sammenkobling av den med en VFD en av de mer effektive ettermonteringsendringene for å redusere energiforbruket i standby uten å bytte ut selve pumpen.
Motorkjøling og omgivelsesreduksjon
Motornavneskiltet antar en standard omgivelsestemperatur, vanligvis 40°C. Enheter som er installert i lukkede skap, varme mekaniske rom eller direkte sollys kjører ofte med høyere omgivelsestemperatur enn den grunnlinjen, og motorens brukbare hestekrefter må reduseres tilsvarende, ellers vil motoren gå varmere enn isolasjonsklassen er beregnet for, noe som forkorter viklingens levetid i god tid før noen mekanisk feil oppstår.
Retnings-, avlastnings- og strømningskontrollventiler
Ventiler er der en hydraulisk kraftenhets oppførsel faktisk formes. Tre ventilfamilier dukker opp i nesten alle bygg, sammen med flere spesialventiltyper som brukes i mer krevende kretsløp.
Retningskontrollventiler
Magnetdrevne retningsventiler dirigerer strømning for å forlenge, trekke inn eller holde en aktuator. Spolekonfigurasjon avgjør om kretsen er åpent senter, lukket senter eller tandemsenter i hvile, noe som igjen påvirker hvordan pumpen oppfører seg når ventilen ikke er forskjøvet. Responstiden på en standard magnetventil med våt armatur er vanligvis i området 20 til 50 millisekunder, mens proporsjonale retningsventiler bytter ut noe av den hastigheten for en kontrollert, skrånende overgang som reduserer støtbelastning på aktuatoren og den tilkoblede strukturen.
Avlastningsventiler
Avlastningsventilen setter det absolutte trykktaket til kretsen og beskytter hver nedstrømskomponent fra en overbelastningshendelse. Det er vanligvis satt 10 til 20 prosent over det høyeste arbeidstrykket systemet trenger, noe som gir margin uten å sløse energi over avlastningsbanen under normal drift. Pilotbetjente avlastningsventiler holder en strammere trykktoleranse under varierende strøm enn direktevirkende avlastningsventiler og er standardvalget på enhver krets over omtrent 10 GPM.
Strømningskontrollventiler
Nåleventiler, trykkkompenserte strømningskontroller og strømningsdelere styrer aktuatorhastigheten uavhengig av lastvariasjon. Trykkkompenserte versjoner holder en innstilt strømningshastighet selv når belastningstrykket endres, noe som betyr noe på alle applikasjoner hvor konsistens i syklustiden er nødvendig, for eksempel synkronisert klemme.
Motvekts- og lastholdende ventiler
På vertikale aktuatorer hindrer en motvektsventil at en overløpslast faller fritt dersom en slange sprekker eller en retningsventil mister signal, ved å opprettholde mottrykk på aktuatorens utløpsside inntil innløpssiden er aktivt trykksatt. Lastholdende ventiler av denne typen behandles som sikkerhetskritiske komponenter på alle applikasjoner der en ukontrollert nedstigning vil skape en fare, for eksempel løfteplattformer eller pressesylinder.
Ventilmanifolder kombinerer i økende grad flere av disse funksjonene til en enkelt støpt eller boret blokk, og reduserer antallet eksterne beslag og lekkasjepunkter sammenlignet med en stabel med separat rørventiler.
Filtrering og væskerenslighet
Forurensning er ansvarlig for de fleste uplanlagte feil på hydrauliske komponenter, og filtrering er det primære forsvaret. En godt spesifisert hydraulisk kraftenhet bruker filtrering på mer enn ett punkt i kretsen i stedet for å stole på en enkelt filterplassering.
| Filtrer plassering | Typisk Micron Rating | Primærformål |
| Sugesil | 100 til 150 mikron | Beskytter pumpeinnløpet mot store rusk |
| Trykkledningsfilter | 10 til 25 mikron | Beskytter ventiler og sylindre nedstrøms for pumpen |
| Returlinjefilter | 10 til 25 mikron | Fanger slitasje rusk før det kommer inn i reservoaret igjen |
Vanlige filtreringspunkter og mikronklassifiseringer over en typisk hydraulisk kraftenhetskrets.
Væskens renslighet spores vanligvis ved hjelp av ISO 4406 partikkeltelling, som rapporterer tre tall som representerer partikkeltellinger ved 4, 6 og 14 mikron. En kode som 18/16/13 er et realistisk mål for en industrikrets med mellomtrykk, mens proporsjonal- og servoventiler generelt krever en strammere kode i området 16/14/11. En tilstoppingsindikator, enten den er visuell eller elektrisk, lar vedlikeholdspersonalet skifte elementer basert på faktisk tilstand i stedet for et fast kalenderintervall, noe som reduserer både for tidlige elementskift og risikoen for å kjøre forbi filterets kapasitet.
Betaforhold og filtereffektivitet
Filterelementytelse uttrykkes ofte som et betaforhold, som sammenligner antall partikler over en gitt størrelse oppstrøms og nedstrøms for elementet. Et betaforhold på 200 ved 10 mikron betyr at filteret fjerner 199 av hver 200 partikler av den størrelsen eller større, og regnes som en høyeffektiv vurdering for et trykkledningsfilter. Beta-forhold betyr mer enn overskriftsmikronvurdering alene, siden to filtre som annonseres med samme mikronstørrelse kan ha svært forskjellig faktisk fangsteffektivitet avhengig av mediekonstruksjon.
Off-line og nyre-sløyfefiltrering
Noen hydrauliske kraftenheter legger til en dedikert off-line filtreringssløyfe, som kjører kontinuerlig fra en liten hjelpepumpe uavhengig av hovedkretsens driftssyklus. Dette nyresløyfearrangementet holder reservoaret rent selv i perioder når hovedpumpen er inaktiv, og er vanlig på store volumreservoarer der in-line-filtrering alene ikke kan snu hele væskevolumet ofte nok til å holde et stramt renslighetsmål.
Akkumulatorer og deres rolle
En akkumulator lagrer hydraulisk energi under trykk, ved hjelp av et stempel, blære eller membran for å skille væsken fra et forhåndsladet gassvolum, nesten alltid nitrogen. I en hydraulisk kraftenhet tjener akkumulatorer flere forskjellige formål.
- Utjevner trykkpigger og pumpeskruninger, noe som forlenger levetiden til slanger, koblinger og målere.
- Tilførsel av et strømningsutbrudd utover det pumpen alene kan levere under en kort toppbehov, slik at en mindre pumpe kan spesifiseres.
- Opprettholde trykk på en fastklemt eller holdt aktuator under et strømtap, noe som er viktig for sikkerhetskritiske klemmeapplikasjoner.
- Absorberer støtbelastninger fra raske ventilskift, reduserer hammereffekt i lange rørstrekninger.
Blære-lignende akkumulatorer er det vanligste valget i generell industriell tjeneste fordi de tilbyr en god balanse mellom responshastighet og kostnad. Forladningstrykket er normalt satt til omtrent 90 prosent av minimumssystemets driftstrykk og må kontrolleres med jevne mellomrom, siden nitrogenladningen synker sakte over tid gjennom blærematerialet.
Stempelakkumulatorer for høysyklusapplikasjoner
Stempelakkumulatorer bruker et frittflytende stempel i stedet for en fleksibel blære for å skille gass og væske, noe som gjør at de kan håndtere større volumer og høyere syklushastigheter uten tretthetsbekymringene som begrenser blærens levetid under konstant rask sykling. De er mer vanlige på kontinuerlige industripresser og testutstyr der akkumulatoren ser tusenvis av lade- og utladingssykluser per skift.
Varmevekslere og kjølekretser
Hver ineffektivitet i en hydraulisk krets viser seg som varme, og overskuddsvarme er en av de raskeste måtene å degradere både væsken og tetningene i hele enheten. Luftkjølte varmevekslere bruker en viftedrevet radiatorkjerne og passer installasjoner der omgivelsesluft er tilgjengelig og vann ikke, mens vannkjølte skall-og-rørvekslere tilbyr mer konsekvent kjøling i varme eller støvete miljøer, men krever en kjølt eller engangsvanntilførsel.
Størrelseshensyn
Kjølekapasiteten er vanligvis tilpasset varmebelastningen som genereres av avlastningsventilens bypass, trykkfall over ventiler og pumpens ineffektivitet, ikke bare til motorhestekrefter. Enheter som kjører en pumpe med fast fortrengning mot en lukket senterventil i lange oppholdsperioder genererer betydelig mer varme enn en pumpe med variabel fortrengning som gjør den samme jobben, og kjølespesifikasjonen bør gjenspeile den forskjellen i stedet for en generell hestekreftbasert tommelfingerregel.
En termostatstyrt vifte eller en bypass-ventil på den vannkjølte kretsen forhindrer at væsketemperaturen svinger for langt i begge retninger, siden væske som går for kjølig øker viskositeten og pumpeinnløpsbegrensningen på samme måte som å kjøre for varm reduserer viskositeten og filmstyrken.
Luftkjølte kontra vannkjølte avveininger
Luftkjølte enheter unngår rørleggerarbeid, vannbehandling og utslipp som tillater bekymringer som følger med et vannkjølt system, noe som gjør dem til det enklere valget for de fleste frittstående industrielle installasjoner. Vannkjølte enheter, i bytte, holder en mer stabil væsketemperatur uavhengig av omgivelsesluftforholdene og tar opp mindre fysisk plass rundt selve enheten, noe som betyr noe i anlegg der gulvplass eller luftstrømklaring er begrenset. Noen større installasjoner bruker en vann-til-luft-kjøler med lukket sløyfe spesielt for å få stabiliteten til vannkjøling uten vannforbruk og utslippsproblemer ved et åpent engangssystem.
Manifolder, slanger og beslag

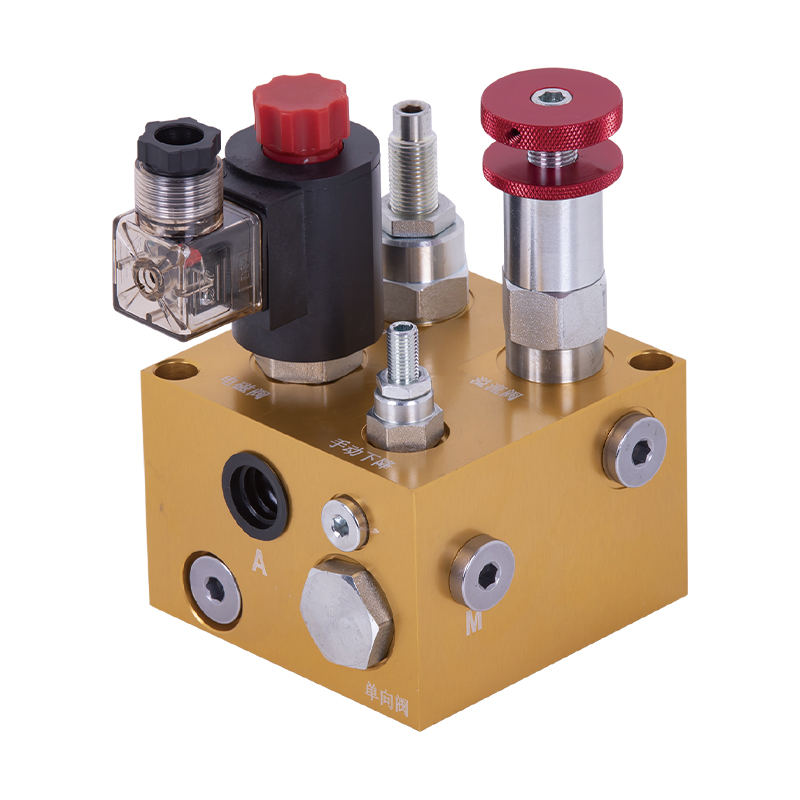

Manifoldblokker konsoliderer ventilmontering og intern porting til en enkelt maskinert eller støpt kropp, og reduserer antallet eksterne slangeløp og lekkasjepunktene som følger med dem. Ventiler i patronstil som er gjenget direkte inn i manifoldhulrom, har i stor grad erstattet eldre stablede ventilenheter på nye hydrauliske kraftenheter fordi de reduserer både fotavtrykk og monteringsarbeid.
Valg av slange og montering
Slangen er vurdert etter arbeidstrykk, sprengningstrykk og bøyeradius, og underdimensjonert slange er en av de vanligste årsakene til trykkfall som blir feildiagnostisert som et pumpe- eller ventilproblem. O-ringflatetetning og O-ringboss-fittings foretrekkes nå fremfor eldre fakkelfittings på kretser med høyere trykk fordi de tetter pålitelig uten å stole på metall-til-metall dreiemoment alene, noe som reduserer lekkasjer ved tilkoblingspunkter i løpet av enhetens levetid.
Stive rør kontra fleksibel slange
Fast stål eller rustfritt rør brukes vanligvis for permanente kjøringer mellom reservoaret, pumpen og manifolden på stasjonære enheter, siden stive rør motstår slitasje og varer lenger enn slangen i løpet av installasjonens levetid. Fleksibel slange er reservert for tilkoblinger til bevegelige komponenter, for eksempel en sylinder som beveger seg, eller for seksjoner som krever vibrasjonsisolering fra pumpen og motoren. Ved å blande de to på riktig måte, i stedet for å kjøre slange for en hel fast krets av bekvemmelighet under montering, forlenges serviceintervallet mellom lekkasjereparasjoner meningsfullt.
Rørdimensjonering og hastighetsgrenser
Linjedimensjonering er generelt satt til å holde væskehastigheten innenfor aksepterte områder - omtrent 2 til 4 fot per sekund på sugeledninger, 10 til 15 fot per sekund på trykkledninger og 10 til 15 fot per sekund på returledninger. Underdimensjonerte ledninger øker hastigheten utover disse områdene, noe som øker trykkfallet, genererer ekstra varme, og i sugeledninger øker spesifikt risikoen for kavitasjon ved pumpeinnløpet.
Tetninger, pakninger og slitasjekomponenter
Tetninger får sjelden den samme oppmerksomheten som pumper eller ventiler når en hydraulisk kraftenhet er spesifisert, men tetningssvikt er en av de hyppigere årsakene til at en enhet havner i en ikke-planlagt reparasjon.
Akseltetninger
Den roterende akseltetningen ved pumpens drivaksel utsettes for konstant rotasjon og eventuell feiljustering i motorkoblingen, noe som gjør den til en av de mest slite tetningsplasseringene på hele enheten. Akseltetningsmateriale må tilpasses væsketypen som brukes, siden en tetningsblanding som er egnet for mineralolje kan brytes ned raskt i kontakt med visse brannbestandige eller biologisk nedbrytbare væsker.
Statiske tetninger og pakninger
Manifold- og ventilmonteringsflater er avhengige av statiske O-ringer eller pakninger i stedet for dynamiske tetninger, og disse har generelt lengre levetid siden de ikke er utsatt for kontinuerlig bevegelse. Feilen deres er oftere knyttet til feil boltmoment under montering eller gjenbruk av en tetning som burde vært skiftet ut under et ventilbytte, snarere enn til væskekompatibilitetsproblemer.
Tetningskompatibilitet etter væsketype
| Væsketype | Vanligvis kompatibelt tetningsmateriale | Merk |
| Mineralolje | Nitril (Buna-N) | Standard standard for de fleste industrielle kretser |
| Brannsikker vannglykol | EPDM | Nitril brytes ned i vann-glykolvæske over tid |
| Fosfatester | Fluorkarbon (Viton) | EPDM og nitril er begge uegnet |
Generell veiledning av tetningsmateriale etter væsketype; bekreft alltid mot den spesifikke væskeprodusentens data.
Instrumentering: Målere, sensorer og brytere
Instrumentering gjør en hydraulisk kraftenhet fra en forseglet boks til noe som kan diagnostiseres uten demontering. En minimumsinstrumentpakke på de fleste industrielle enheter inkluderer en trykkmåler med en isolatorventil for å beskytte måleren mot pulsering, en væskenivå- og temperaturmåler på reservoaret og en tilstoppingsindikator på filterhusene.
| Instrument | Hva den overvåker | Hvorfor det betyr noe |
| Trykkomformer | Systemtrykk, elektrisk avlest | Muliggjør PLS-overvåking og trykkbaserte forriglinger |
| Temperaturbryter | Reservoarvæsketemperatur | Utløser avkjøling eller avstengning før viskositetsnedbrytning |
| Nivåbryter | Reservoarvæskenivå | Forhindrer pumpekavitasjon fra lite væske |
| Indikator for tilstopping av filter | Trykkforskjell over filterelementet | Utskifting av flaggelement basert på faktisk tilstand |
Felles instrumentering lagt til hydrauliske kraftenheter for tilstandsovervåking.
Ved å legge til elektriske utganger til disse instrumentene, i stedet for å stole på kun visuelle målere, lar en PLS eller kontrollpanel slå av enheten automatisk før en tilstand med lavt nivå eller overtemperatur forårsaker skade, noe som er langt billigere enn reparasjonen som følger en ignorert advarsel.
Datalogging og fjernovervåking
På større installasjoner mater instrumentering i økende grad en datahistoriker eller ekstern overvåkingsplattform i stedet for et lokalt panel alene, og lar vedlikeholdspersonalet spore trykk- og temperaturtrender over uker eller måneder i stedet for å reagere bare på en alarm. Gradvis drift i disse trendene – en sakte stigende grunnlinjetemperatur, eller en avlastningsventil som omgår oftere enn den pleide å gjøre – er ofte den tidligste tilgjengelige advarselen om utvikling av pumpe- eller kjøleslitasje, i god tid før enheten utløser en alarm eller svikter direkte.
Kontrollsystemer og PLS-integrasjon
Frittstående hydrauliske kraftenheter med enkel på/av eller manuell ventilkontroll utgjør fortsatt en stor andel av installasjonene, men integrasjon med en PLS eller dedikert hydraulisk kontroller har blitt standard på alle applikasjoner der syklustiming, sekvensering eller sikkerhetslåser har betydning.
Diskret versus proporsjonal kontroll
Et diskret kontrollskjema slår magnetventiler helt på eller av, noe som er tilstrekkelig for enkle forleng-til-trekk-hold-sekvenser. Proporsjonal og servokontroll modulerer i stedet ventilposisjonen kontinuerlig, noe som tillater kontrollert akselerasjon, retardasjon og midtslagsposisjonering. Proporsjonal kontroll øker kostnadene og krever strammere væskerenhet, men det er det som gjør at en hydraulisk kraftenhet kan matche den jevne, posisjonsnøyaktige bevegelsen som pneumatiske eller elektromekaniske aktuatorer noen ganger antas å håndtere bedre.
Sikkerhetslåser
Trykkbrytere, beskyttelsesforriglinger og nødstoppkretser er vanligvis koblet direkte inn i motorstarter- og retningsventilkontrollkretsen slik at en sikkerhetshendelse fjerner både elektrisk drift og hydraulisk trykk samtidig, i stedet for å stole på en programvare-bare respons som kan bli forsinket av en kontrollsystemfeil.
Energieffektivitet i design av hydraulisk kraftenhet
Energikostnadene over levetiden til en hydraulisk kraftenhet overstiger ofte den opprinnelige kjøpesummen for utstyret, noe som gjør effektiviteten til en komponentvalgsfaktor i seg selv snarere enn en sekundær bekymring.
- Trykkkompenserte pumper med variabel fortrengning reduserer energiforbruket i standby ved å redusere ytelsen når trykkmålet er nådd, i stedet for å omgå full strøm over avlastningsventilen.
- Variable frekvensomformere på motoren reduserer både energiforbruk og støy under deler av syklusen med lavt behov.
- Riktig dimensjonert rør reduserer trykkfallet, noe som direkte reduserer hestekreftene pumpen må jobbe mot for å levere samme flyt.
- Lastfølende kretser tilpasser pumpeeffekten til faktisk nedstrømsbehov i stedet for å kjøre med et fast trykk uavhengig av hva aktuatorene trenger for øyeblikket.
Disse valgene samhandler med hverandre: en pumpe med variabelt slagvolumet sammen med en VFD-drevet motor og en lastfølende manifold kan redusere elektrisk forbruk betydelig sammenlignet med en basislinje med fast fortrengning og fast hastighet på samme applikasjon, selv om de faktiske besparelsene avhenger i stor grad av hvor mye av driftssyklusen som brukes ved delvis etterspørsel versus fullstrømsdrift.
Mobil kontra stasjonære hydrauliske kraftenhetskomponenter
Komponentgruppene som dekkes ovenfor, gjelder både mobile og stasjonære hydrauliske kraftenheter, men den spesifikke maskinvaren som velges innenfor hver gruppe, er ofte forskjellig mellom de to.
| Komponent | Stasjonær industrienhet | Mobil enhet |
| Strømkilde | Fast elektrisk motor | PTO, motormontert pumpe eller batterielektrisk motor |
| Reservoarmateriale | Karbon eller rustfritt stål | Aluminium for vektreduksjon |
| Avkjøling | Luft eller vann varmeveksler | Ram-luft eller vifteassistert luftkjøling |
| Innkapsling | Åpen ramme eller lyddempet skap | Forseglet, vibrasjonsisolert rom |
Generelle komponentforskjeller mellom stasjonære industrielle og mobile hydrauliske kraftenheter.
Vibrasjon er den største tilleggsdesignfaktoren på mobile enheter. Komponenter som vil sitte uforstyrret i årevis på et stasjonært industrigulv trenger låseskiver, gjengelåsende blanding og vibrasjonsklassifiserte slangeklemmer på et mobilt chassis, siden vedvarende vei- eller terrengvibrasjoner vil løsne standard festemidler og beslag langt raskere enn en stasjonær installasjon noensinne ville gjort.
Komponentfeilmønstre og forebyggende vedlikehold
De fleste feil på hydrauliske kraftenheter spores tilbake til en av tre grunnleggende årsaker: forurensning, lufting eller varme. Ved å gjenkjenne de tidlige symptomene på hver enkelt lar vedlikeholdspersonalet gripe inn før en komponent faktisk svikter.
| Symptom | Sannsynlig komponent berørt | Vanlig grunnårsak |
| Sutende eller kavitasjonsstøy ved pumpen | Pumpe, sugesil | Lavt væskenivå, tett sil eller luftlekkasje på sugesiden |
| Svampaktig eller forsinket sylinderrespons | Retnings- eller strømningsreguleringsventil | Luftet væske eller slitt ventilspole |
| Gradvis trykkfall under belastning | Pumpe, avlastningsventil | Innvendig slitasje fra forurenset væske |
| Økende væsketemperatur over skiftet | Kjøler, avlastningsventil | Underdimensjonert kjøling eller overdreven avlastningsbypass |
| Gråtbeslag og slangeender | Fittings, slangesammenstillinger | Vibrasjonstretthet eller feil dreiemoment ved installasjon |
| Uregelmessig trykkmåler eller transduseravlesning | Måleisolator, transduserledninger | Pulseringsskade eller løs elektrisk tilkobling |
Feltobserverte symptommønstre og komponentene som er typisk ansvarlige.
En forebyggende tidsplan bygget rundt væskeprøvetaking, planlagte filterbytter basert på tilstoppingsindikatorer i stedet for faste intervaller, og periodiske akkumulatorkontroller på forhånd fanger opp det store flertallet av disse feilmønstrene mens de fortsatt er rimelige å korrigere.
Intervaller for væskeprøvetaking
Kvartalsvis væskeprøvetaking er en vanlig baseline for enheter i kontinuerlig industriell tjeneste, med prøvetaking flyttet til et månedlig intervall på enheter som kjører høypresisjon proporsjonale eller servokretser der en liten økning i partikkelantall har en overdimensjonert effekt på ventilresponsen. Prøvetaking fra en strømførende ledning i stedet for reservoarbunnen gir et mer representativt bilde av hva som faktisk sirkulerer gjennom pumpen og ventilene.
Spesifisere komponenter for en tilpasset hydraulisk kraftenhet
Standard katalogenheter dekker en stor andel av bruksområdene, men tilpassede konstruksjoner er vanlige der fotavtrykk, støy, driftssyklus eller miljøeksponering faller utenfor standardområdet. Noen få praktiske spørsmål former de fleste tilpassede spesifikasjoner.
- Hva er den faktiske driftssyklusen - kontinuerlig, intermitterende eller sporadiske toppetterspørsel - i stedet for den teoretiske maksimale flyten systemet noen gang kan kreve?
- Hvilket omgivelsestemperaturområde og krav til kapsling gjelder, siden en utendørs eller nedvaskingsinstallasjon endrer motorkapslingstype, reservoarmateriale og kjølestrategi?
- Hvilke støygrenser gjelder i nærheten av installasjonen, noe som påvirker valget mellom gir-, vinge- og stempelpumper like mye som enhver kapslingsbehandling?
- Trenger applikasjonen proporsjonal eller servonivåkontrollpresisjon, som driver strammere filtreringsmål og annen ventilteknologi fra en enkel på/av-krets?
- Hva er forventet levetid og hvem skal utføre rutinemessig vedlikehold, siden det påvirker hvor mye verdi det er å legge til fjernovervåking og automatiserte nedstengninger kontra en enklere manuelt kontrollert instrumenteringspakke?
Å få disse svarene rett før komponentvalg unngår den dyreste typen etterarbeid: å oppdage etter installasjonen at pumpen, motoren eller kjølepakken var underdimensjonert for reelle driftsforhold.
Innkapslinger og støyreduksjon
Der en hydraulisk kraftenhet sitter i nærheten av en operatørstasjon eller i et støyfølsomt anlegg, kan en lyddempet innkapsling rundt pumpen og motoren på en meningsfull måte redusere opplevd støy, ofte mer kostnadseffektivt enn å bytte pumpetype alene. Kapslingsdesign må balansere akustisk demping mot tilstrekkelig ventilasjon, siden et forseglet kabinett som fanger varmen rundt motoren og pumpen vil forkorte komponentens levetid selv om det gjør enheten stille.
Ofte stilte spørsmål
Hva er den typiske levetiden til en hydraulisk kraftenhet?
Med riktig filtrering og væskevedlikehold går de strukturelle komponentene i en hydraulisk kraftenhet vanligvis i 15 til 20 år, selv om pumper, tetninger og slanger er sliteartikler som blir gjenoppbygd eller erstattet med kortere sykluser i god tid før det.
Hvor ofte bør hydraulikkvæske skiftes?
Endringsintervaller avhenger av driftstemperatur og forurensningskontroll i stedet for et fast antall timer. Mange industrielle enheter kjører på årlige eller toårige væskeskift når filtrering holder partikkeltellingen lav og temperaturen holder seg under kontroll, men væskeprøvetaking er en mer pålitelig veiledning enn en kalenderdato alene.
Kan en pumpe med fast slagvolum oppgraderes til variabel slagvolum senere?
I de fleste tilfeller krever dette utskifting av pumpen og ofte monteringsadapteren, siden de to pumpetypene er forskjellige mekanisk i stedet for bare i kontrolllogikk. Det er generelt mer praktisk å spesifisere riktig pumpetype på forhånd basert på driftssyklus enn å planlegge en senere oppgradering.
Hva får en hydraulisk kraftenhet til å overopphetes selv med en kjøler med riktig størrelse?
En kjøler som er riktig dimensjonert på papiret, vil fortsatt underprestere hvis viften eller vannstrømmen er begrenset, hvis avlastningsventilen omgår mer strøm enn beregnet på grunn av et problem med ventil eller trykkinnstilling, eller hvis væskens viskositetsgrad ikke samsvarer med driftstemperaturområdet.
Er en blære- eller stempelakkumulator bedre for en hydraulisk kraftenhet?
Blæreakkumulatorer reagerer raskere og koster mindre for generell støtdemping og trykkutjevning, mens stempelakkumulatorer håndterer større volumer og høyere syklushastigheter mer holdbart, noe som gjør dem bedre tilpasset applikasjoner med hyppige, store volumbehovspisser.
Hva er forskjellen mellom en sugesil og et trykkledningsfilter?
En sugesil beskytter pumpeinnløpet mot store rusk og er med hensikt grov, typisk 100 til 150 mikron, for å unngå å begrense pumpeinnløpsstrømmen. Et trykkledningsfilter er mye finere, typisk 10 til 25 mikron, og beskytter de mer følsomme ventilene og sylindrene nedstrøms for pumpen.
Hvorfor mister en hydraulisk kraftenhet trykk kun under belastning?
Trykk som holder stabilt uten belastning, men som faller når en aktuator er koblet til, peker vanligvis på intern pumpeslitasje eller en avlastningsventil som åpner tidligere enn innstillingspunktet, som begge reduserer den effektive strømningen som er tilgjengelig når systemet faktisk fungerer i stedet for å gå på tomgang.
Hvordan påvirker viskositet ventilens responstid?
Tykkere væske motstår å strømme gjennom de små indre passasjene inne i en retnings- eller proporsjonsventil, og bremser spolens bevegelse og aktuatorrespons. Dette er grunnen til at kaldstartforsinkelse er vanlig på enheter som står ubrukte over natten i uoppvarmede rom, og hvorfor noen installasjoner legger til en tankvarmer eller en oppvarmingssyklus før de kjører på full hastighet under kalde forhold.
Hva er hensikten med en pilotbetjent tilbakeslagsventil i en hydraulisk krets?
En pilotbetjent tilbakeslagsventil tillater fri strøm i én retning mens den blokkerer revers strømning til et pilottrykksignal med vilje åpner den, som vanligvis brukes til å holde en sylinder i posisjon uten drift selv når retningsventilen er sentrert og det ikke påføres aktivt trykk.
