Hva er en CDU-enhet?
A CDU-enhet (Compact Drive Unit) er en selvstendig hydraulisk kraftpakke som integrerer en pumpe, motor, reservoar, ventiler og kontrollelementer i ett enkelt kabinett. Den leverer trykksatt hydraulikkvæske etter behov til aktuatorer, sylindre eller motorer i industrielt, mobilt og maritimt utstyr. Den definerende egenskapen er kompakthet: alle hydrauliske komponenter er forhåndsmonterte, pre-piped og klare til installasjon uten rørleggerarbeid på stedet utenfor tilkoblingsportene.
CDU-enheter er nært beslektet med - og ofte brukt om hverandre med - begrepet DC hydraulisk kraftenhet , spesielt når drivmotoren går på likestrøm (12 V, 24 V eller 48 V DC). Dette gjør dem til standardvalget for batteridrevne plattformer: nyttekjøretøyer, arbeidsplattformer, bakløfter, tippbiler, landbruksmaskiner og industristasjoner utenfor nettet der vekselstrømsnettet ikke er tilgjengelig.
Enkelt sagt: Hvis du trenger hydraulisk kraft uten å kjøre en separat motor-pumpe-kombinasjon og uten å føre eksterne hydrauliske linjer over en maskinramme, er en CDU-enhet løsningen. En typisk enhet leverer mellom 0,5 L/min og 20 L/min ved trykk som strekker seg fra 100 bar til 350 bar , avhengig av applikasjonsklassen.
Kjernekomponenter inne i en CDU-enhet
Å forstå hva en CDU-enhet inneholder bidrar til å forklare hvorfor den yter så pålitelig på tvers av så varierte miljøer. Hver enhet – enten den markedsføres som en kompakt drivenhet eller en DC hydraulisk kraftenhet – deler den samme grunnleggende arkitekturen.
Elektrisk motor
DC-versjoner bruker permanentmagnet eller børsteløse motorer vurdert til 12 V, 24 V eller 48 V. AC-versjoner bruker enfase eller trefase induksjonsmotorer. Motoreffekten varierer fra 0,3 kW (liten bakløfter) til 7,5 kW (tung industrisylinder). Motoreffektivitet bestemmer direkte batteriforbruket i mobile applikasjoner - børsteløse design oppnår opptil 92 % effektivitet mot 78–82 % for motorer av børstetype.
Hydraulisk pumpe
Girpumper dominerer CDU-konfigurasjoner på grunn av deres kostnadseffektivitet og toleranse for olje med variabel viskositet. Stempelpumper vises i høytrykksenheter over 250 bar. Forskyvning varierer vanligvis fra 0,4 cc/rev til 4,5 cc/rev. Noen DC hydrauliske kraftenheter bruker bi-rotasjonsgirpumper, slik at en enkelt motorreversering forlenger og trekker tilbake en sylinder uten å bytte ventiler.
Reservoar
Stål- eller aluminiumstanker med størrelse fra 0,5 liter til 20 liter holder arbeidsvæsken. Baffler hindrer lufting; pustehetter med tørkefilter holder fuktighet ute. Mindre reservoarer fungerer fordi CDU-enheter sykler periodisk - de kjører ikke kontinuerlig som sentrale hydrauliske stasjoner.
Manifoldblokk og ventiler
Retningsreguleringsventiler, trykkavlastningsventiler, tilbakeslagsventiler og solenoiddrevne patroner er alle portet inn i en maskinert manifold av aluminium eller duktilt jern. Dette eliminerer slangeforbindelser mellom komponenter, og reduserer lekkasjepunkter til nesten null inne i enheten.
Styreelektronikk
Avanserte CDU-enheter har CAN-bus-grensesnitt, proporsjonale ventildrivere, strømfølende overstrømsbeskyttelse og termiske avstengninger. Entry-level DC hydraulisk kraftenhet design bruker enkle relébaserte kontroller. Begge tilnærmingene kan kobles til kjøretøyets eksisterende elektriske system innen noen få timer.
Filtrering
Returledningsfiltre vurdert til 10 mikron (absolutt) holder væsken ren nok for magnetventiler. Sugesiler legger til et grovt første trinn. I mobile applikasjoner der vibrasjoner fjerner partikler fra slanger og koblinger, forlenger god filtrering pumpens levetid fra under 2000 timer til mer enn 8.000 driftstimer .
CDU-enhetstyper: Hvordan de er klassifisert
CDU-enheter er ikke et enkelt produkt – de spenner over en bred klassifiseringsmatrise basert på forsyningsspenning, pumpetype, monteringsretning og ventilkonfigurasjon. Tabellen nedenfor oppsummerer hovedkategoriene kjøpere møter.
| Klassifiseringsakse | Vanlige varianter | Typisk trykkområde | Primær applikasjon |
| Forsyningsspenning | 12 V DC / 24 V DC / 48 V DC / 110–240 V AC | Opp til 250 bar | Mobile kjøretøy, off-grid stasjoner |
| Pumpetype | Gir / stempel / vinge | 50–350 bar | Generelt / Høytrykk / Middels trykk |
| Ventilkonfigurasjon | Enkeltvirkende / Dobbeltvirkende / Proporsjonal | Varierer | Tippere / Klemmer / Servokontroll |
| Motortype | Børste DC / børsteløs DC / AC induksjon | N/A (motorisk klassifisering) | Batteri / nettdrevne systemer |
| Monteringsorientering | Vertikal / Horisontal / Nedsenket | Samme som ovenfor | Plassbegrensede installasjoner |
CDU-enhetsklassifisering etter tekniske nøkkelparametere
Den DC hydraulisk kraftenhet segmentet innenfor denne matrisen er den raskest voksende kategorien, drevet av elektrifisering av nyttekjøretøyer. Markedsdata indikerer at etterspørselen etter 24 V og 48 V DC hydrauliske kraftenheter vokste med ca. 9,4 % CAGR mellom 2018 og 2024 , med sektoren for bakløfter og arbeidsplattformer som står for over 40 % av enhetsvolumet.

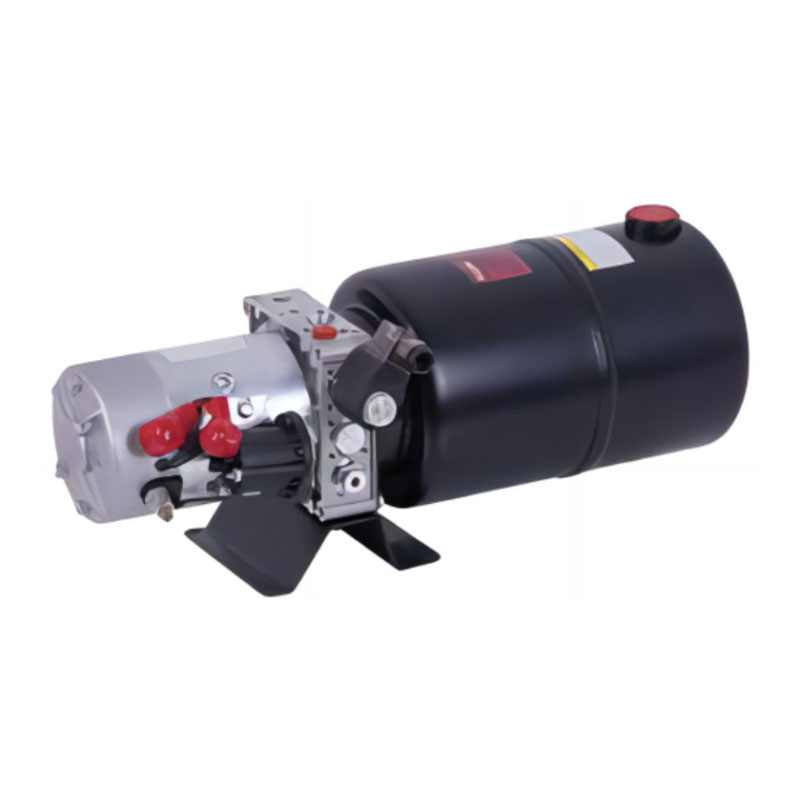

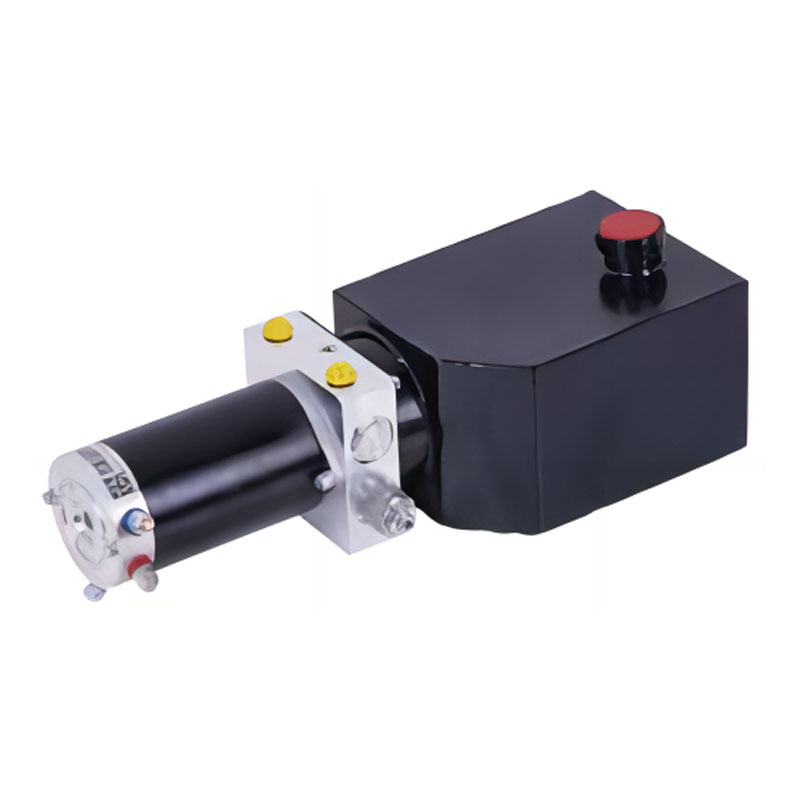

DC hydraulisk kraftenhet: Mobilklar CDU
Når ingeniører spesifiserer en DC hydraulisk kraftenhet , velger de en CDU-enhet optimalisert for likestrøms batteriforsyning. Flere designforskjeller skiller DC-enheter fra deres AC-motstykker:
DC hydraulisk kraftenhet
- Trekker strøm fra 12 V / 24 V / 48 V batteribanker
- Motor vurdert for intermitterende drift (S2/S3-syklus) i stedet for kontinuerlig drift
- Denrmal protection critical — motor winding temp monitored via NTC sensor
- Magnetventiler koblet direkte til kjøretøyets relépanel eller ECU
- Ingen frekvensomformer nødvendig
- Kaldstartytelse ned til -30°C med olje med lav viskositet
- Kompakt: typisk 24 V / 2,2 kW enhet veier 12–18 kg

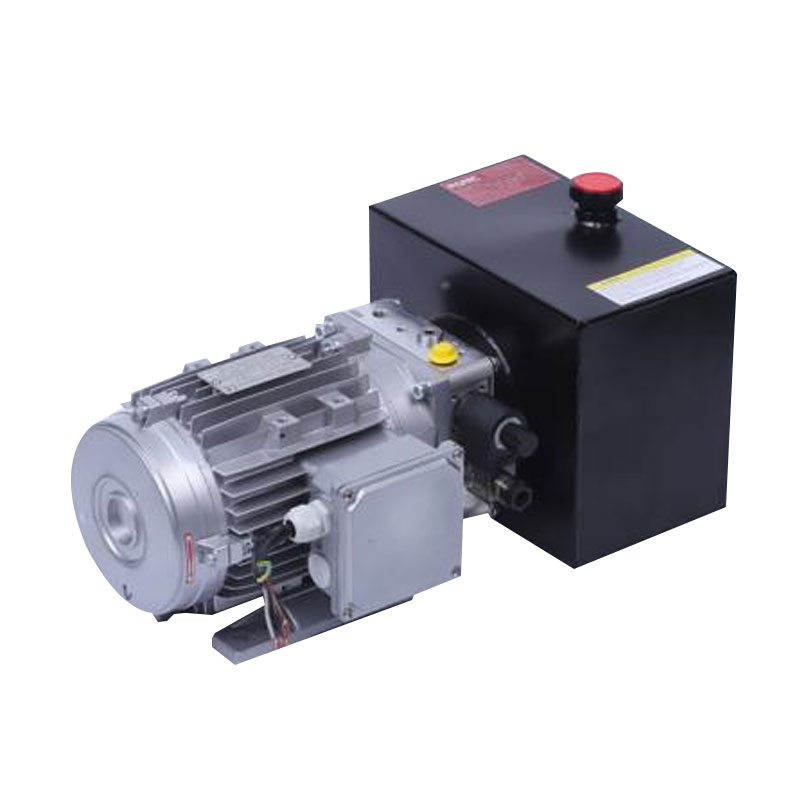

AC hydraulisk kraftenhet
- Krever 110–480 V en- eller trefaset nettforsyning
- Standard for kontinuerlig drift (S1) for fabrikkinstallasjoner
- Denrmal management via motor frame cooling fins and fan
- Variable frequency drive (VFD) valgfritt for energisparing
- Høyere kontinuerlig strømningshastighet: opptil 60 l/min vanlig
- Tyngre: sammenlignbar kraftenhet veier 35–80 kg
- Bedre for stasjonære industripresser og klemmesystemer
Den practical implication: a 24 V DC hydraulisk kraftenhet på en renovasjonsbil løfter en søppelkasse på omtrent 4 sekunder, trekker ca. 180–220 A topp, og står deretter på tomgang i 30–45 sekunder mens lastebilen beveger seg til neste stopp. Denne driftssyklusen er nøyaktig hva DC-motorviklingene er designet for. Å kjøre en slik enhet kontinuerlig vil føre til termisk svikt i løpet av minutter – dimensjonering av motoren for den faktiske driftssyklusen er det kritiske ingeniørtrinnet de fleste kjøpere overser.
Hvor CDU-enheter brukes: Real-World-applikasjoner
CDU-enheter vises på tvers av et overraskende bredt spekter av bransjer. Kombinasjonen av selvstendig design, kompakt fotavtrykk og - for DC-varianter - batterikompatibilitet gjør dem tilpasningsdyktige til nesten alle mobile eller plassbegrensede hydrauliske applikasjoner.
01
Bakløfter og lastebilplattformer
Dette er det største enkeltmarkedet for DC hydrauliske kraftenheter globalt. Leveringskjøretøyer utstyrt med bakløfter bruker 12 V eller 24 V CDU-enheter for å heve og senke laster opp til 2500 kg. Enheter her er vanligvis vurdert til 100 bar arbeidstrykk med en 60-sekunders arbeidssyklus og et 15-minutters hvileintervall. Ledende europeiske flåteoperatører rapporterer gjennomsnittlig tid mellom feil (MTBF) overskridelse 15 000 sykluser på kvalitetsenheter.
02
Aerial Work Platforms (AWP) og sakseløfter
Batteridrevne sakseløftere og bomløftere er nesten utelukkende avhengige av DC hydrauliske kraftenheter for deres heve/senke og kjørefunksjoner. Et typisk elektrisk sakseløft bruker en 24 V / 3 kW DC hydraulisk kraftenhet med en todelt manifold: en krets for plattformløft (opptil 200 bar), en annen for stabilisering av støtteben. Plattformhøyden kan nå 12 m på en enkelt batterilading ved hjelp av optimalisert regenerativ senking.
03
Landbruks- og skogbruksutstyr
Vedlegg for traktorer – vedkløyvere, stolpehullsborere, ballehåndteringsmaskiner – bruker i økende grad selvforsynte CDU-enheter i stedet for å tappe inn i traktorens kraftuttaksdrevne hydraulikk. Dette forenkler festekoblingen og lar utstyret operere uavhengig. Strømningshastigheter på 5–12 l/min ved 200 bar er standard i dette segmentet.
04
Marine og offshore utstyr
Lukedeksler, styreutstyr, stabilisatorfinner og ankerspillsystemer på mindre fartøyer bruker rustfrie eller epoksybelagte CDU-enheter vurdert for marine miljøer. Saltspraymotstand, aluminiumanodisering og IP67-koblingsforsegling er standardkrav. En typisk marin CDU-enhet som opererer ved 24 V DC gir 8–10 L/min ved 140 bar for dekkslukeaktivering.
05
Industriell klemme og presseverktøy
Festespenning på CNC-maskineringssentre bruker lavflytende høytrykks CDU-enheter - ofte 1–3 L/min ved 300–350 bar — for å holde arbeidsstykker under skjæring. Den selvstendige designen holder hydraulikkolje unna CNC-kontrollelektronikken og forenkler utskifting av armaturer. AC-drevne CDU-enheter dominerer dette segmentet fordi inventar forblir på nettdrevne maskinverktøy.
06
Nød- og redningsutstyr
Utvinningsverktøy for kjøretøy (spredere, kuttere, sylindre) som brukes av brann- og redningstjenester, drives av bærbare CDU-enheter som kjører fra et kjøretøys 12 V- eller 24 V-forsyning. Disse enhetene må kaldstarte pålitelig ved -20°C og nå fullt driftstrykk innen 5 sekunder etter aktivering. Typiske spesifikasjoner: 700 bar arbeidstrykk, 0,5 L/min — høyt trykk ved svært lav strømning for å drive de små sylindrene i redningsverktøy.
Hvordan velge riktig CDU-enhet for applikasjonen din
Å velge en CDU-enhet – eller mer spesifikt, dimensjonering av en DC hydraulisk kraftenhet – involverer en sekvens av tekniske beslutninger. Å få en av dem feil fører til for tidlig feil, utilstrekkelig hastighet eller overdreven batteritømming.
- Definer belastnings- og trykkkravet. Beregn kraften som kreves ved aktuatoren (sylinderboringsareal × ønsket trykk). Legg til 20 % margin for trykktap i slanger og koblinger. Dette gir ditt minimum arbeidstrykk settpunkt.
- Bestem nødvendig strømningshastighet. Strømningshastighet = aktuatorvolum ÷ ønsket syklustid. En 50 mm sylinder med 200 mm slaglengde trenger 0,393 liter per syklus. En 4-sekunders forlengelsestid krever ca 5,9 l/min .
- Beregn motoreffekt. Effekt (kW) = (Trykk bar × Flow L/min) ÷ 600 ÷ pumpeeffektivitet. Ved 150 bar og 6 l/min med 85 % pumpeeffektivitet: (150 × 6) ÷ 600 ÷ 0,85 = 1,76 kW . Velg neste standard motorstørrelse opp (vanligvis 2,2 kW).
- Match til forsyningsspenning. For DC-systemer, beregn toppstrøm: 2200 W ÷ 24 V ÷ 0,85 motoreffektivitet ≈ 108 En topp . Kontroller kabeldimensjonering, sikringsklassifisering og batterikapasitet mot dette tallet.
- Spesifiser driftssyklus. Sammenlign ditt faktiske på-tid/av-tid-forhold med motorens nominelle driftsklasse (S2 = enkeltdrift for definert periode; S3 = periodisk periodisk drift). Utilpasset driftssyklus er den viktigste årsaken til for tidlig motorutbrenthet i DC-hydraulikkenheter.
- Sjekk omgivelses- og væsketemperaturområdet. Mobilt utstyr i kaldt klima trenger oljeviskositet i VG22- eller VG32-serien for å unngå kavitasjon ved oppstart. Varmt klima kan kreve VG68 for å opprettholde filmstyrken ved 70–80°C driftstemperatur.
- Evaluer ventilkonfigurasjonen. Enkeltvirkende kretser (tyngdekraftretur) trenger én magnetventil. Dobbeltvirkende kretser (drevet i begge retninger) trenger en 4/3-veis eller to 2/2-veis ventiler. Proporsjonale ventiler tillater hastighetskontroll, men øker kontrollerkostnadene.
Vedlikehold av CDU-enhet: Hva serviceintervallet faktisk dekker
CDU-enheter er lite vedlikehold sammenlignet med sentrale hydrauliske stasjoner, men "lavt vedlikehold" er ikke "null vedlikehold." En systematisk serviceplan forhindrer de to vanligste feilmodusene: væskeforurensning og overoppheting av motorviklingen.
Hver 250. time eller 6. måned
- Kontroller oljenivået i reservoaret – fyll på med tilsvarende kvalitet
- Inspiser alle eksterne slangekoblinger for gråting
- Kontroller trykkavlastningsventilinnstillingen med en kalibrert måler
- Kontroller luftehettens tilstand og rengjør eller skift ut
Hver 1000. time eller årlig
- Skift ut hydraulikkvæsken helt - tøm, skyll, fyll på igjen
- Bytt returlinjefilterelement (10 mikron absolutt)
- Send inn oljeprøve for partikkeltallanalyse (ISO 4406)
- Inspiser slitasje på motorbørste på DC-enheter av børstetype
- Test magnetventilens responstid mot grunnlinjen
Hver 3.000–5.000. time
- Inspiser pumpens indre slitasje – mål strømningen ved nominelt trykk
- Bytt ut motorbørster på DC-enheter av børstetype (vanligvis vurdert til 3 000–5 000 timer)
- Sjekk motorlagerspillet og fettpakkede lagre
- Inspiser manifoldens O-ring tilstand ved alle portede plugger
Et analyseresultat for kontaminert væske – ISO 4406-klasse dårligere enn 18/16/13 – indikerer en aktiv forurensningskilde (sviktende forsegling, skadet slange eller utilstrekkelig pustefiltrering) som må spores og fikses før neste serviceintervall. Å ignorere en dårlig partikkeltellingsrapport er den raskeste veien til girpumpefeil inne i en CDU-enhet.
Vanlige CDU-enhetsproblemer og deres rotårsaker
De fleste feltfeil i CDU-enheter og DC hydrauliske kraftenheter spores tilbake til en kort liste over grunnårsaker. Å kjenne til disse mønstrene gjør at vedlikeholdsteam kan diagnostisere problemer på minutter i stedet for timer.
| Symptom | Mest sannsynlig årsak | Diagnostisk trinn | Fix |
| Motoren går, men det bygges ikke noe trykk | Avlastningsventil satt fast åpen / pumpe utslitt | Blokker utløpsporten – øker trykket? Hvis ja: avlastningsventil. Hvis nei: pumpe. | Bytt avlastningsventilpatron eller pumpe |
| Lav aktuatorhastighet | Pumpeslitasje som reduserer volumetrisk effektivitet | Mål faktisk strømning ved nominelt trykk vs. navneskilt | Skift ut pumpen hvis flow <80 % av nominell |
| Motor overopphetes på <5 minutter | Driftssyklus overskredet / lav forsyningsspenning | Logg motorstrøm og klemmespenning under drift | Reduser syklusfrekvensen; sjekk batteri- og kabelspenningsfall |
| Støyende operasjon (suting eller kavitasjon) | Luftinntak / sugebegrensning / kald tykk olje | Sjekk oljenivået, inspiser sugeslangen for knekk, mål innløpsvakuum | Varm olje før bruk; klar sugebegrensning |
| Magnetventilen skifter ikke | Forurensning satt seg fast i spole / brent spole | Sett spenning direkte på spolen; mål motstand (bør være 6–40 ohm) | Bytt spole eller rengjør/bytt ut spoleenheten |
Symptom-til-årsak diagnostisk veiledning for feilsøking av CDU-enhet
Nøkkelspesifikasjoner som må bekreftes før du kjøper en CDU-enhet
Leverandører publiserer en rekke tall i CDU-enhetsdataark, og ikke alle er like viktige. Følgende spesifikasjoner skiller høykvalitetsenheter fra underspesifiserte – sjekk hver før du legger inn en bestilling, spesielt når du kjøper en DC hydraulisk kraftenhet for en kritisk mobilapplikasjon.
- Motordriftsklasse (IEC 60034-1): S2 (kort tid), S3 (intermitterende) eller S1 (kontinuerlig). De fleste mobile CDU-enheter er vurdert til S2/10 min eller S3/25 %. Bekreft at dette samsvarer med ditt faktiske bruksmønster.
- Nominell trykk vs. maksimalt trykk: Nominell trykk er det kontinuerlige arbeidstrykket; maksimalt (topp) trykk er en kortvarig toleranse (vanligvis 10–15 % høyere). Ikke velg en enhet der arbeidstrykket ditt tilsvarer det publiserte maksimumet.
- Strømning ved nominelt trykk: Noen datablad viser ingen belastningsstrøm (ved null trykk). Krev strømningshastigheten ved ditt arbeidstrykk - den vil være 10–20 % lavere på grunn av volumetriske tap.
- Driftstemperaturområde: Kontroller både minimum starttemperatur og maksimal kontinuerlig væsketemperatur. En enhet klassifisert for -20°C til 60°C er passende for de fleste mobile applikasjoner i tempererte og kalde klimaer.
- Reservoarkapasitet i forhold til kretsvolum: Den rule of thumb is a reservoir holding at least 3× the system's active fluid volume to allow adequate cooling and deaeration between cycles.
- Inntrengningsbeskyttelse (IP-klassifisering): IP54 er minimum for utendørs mobilbruk. Marine applikasjoner trenger IP67 eller høyere. Kontroller at IP-klassifiseringen gjelder for hele enheten, ikke bare motoren.
- Støynivå: Girpumpe CDU-enheter produserer vanligvis 68–74 dB(A) ved 1 meter. Stempelpumpeenheter kan være roligere (60–65 dB(A)) ved sammenlignbare effektnivåer. For førerhusinstallasjoner har dette tallet betydning.
Den Future Direction of CDU Units and DC Hydraulic Power Units
Den CDU unit market is undergoing significant change as electrification, connectivity, and energy efficiency mandates reshape machine design across industries.
48 V-arkitekturadopsjon: Mange kommersielle kjøretøyplattformer migrerer fra 24 V til 48 V elektriske systemer. For DC hydrauliske kraftenheter halverer dette toppstrømmen for samme effektutgang – en 3 kW enhet ved 48 V trekker 62 A topp mot 125 A ved 24 V. Dette forenkler ledningsføringen dramatisk, reduserer kabelvekten og reduserer kontaktens varmeavledning. Forvent 48 V DC hydrauliske kraftenheter for å fortrenge 24 V enheter i middels tunge applikasjoner innen 5–7 år.
Børsteløs DC-motorintegrasjon: Børsteløse permanentmagnetmotorer eliminerer den mest slitasjeutsatte komponenten i en DC hydraulisk kraftenhet. Enheter med børsteløse motorer oppnår serviceintervaller på 10 000 timer uten motorspesifikt vedlikehold. Den ekstra kontrollerkostnaden (elektronisk kommuteringskrets) er tjent inn i redusert nedetid innen 18–24 måneder for høyutnyttede flåter.
CAN-buss og IoT-tilkobling: Smarte CDU-enheter leveres nå med innebygde sensorer som rapporterer oljetemperatur, driftssykluser, trykktopper og motorstrømtrekk til flåtens telematikksystemer via CAN-J1939 eller Bluetooth 5.0. Dette muliggjør prediktiv vedlikeholdsplanlegging basert på faktiske slitasjedata i stedet for kalenderintervaller. Tidlige brukere i sektoren for arbeidsplattformer rapporterer en 23 % reduksjon i uplanlagt nedetid etter utplassering av smarte CDU-enheter.
Elektrohydraulisk aktuator (EHA) konvergens: Den boundary between a CDU unit and a complete actuator is blurring. Electro-hydraulic actuators integrate the pump, valves, and cylinder into a single sealed unit with no external hydraulic lines at all. These are already standard in aircraft flight control surfaces and are entering industrial automation. The CDU unit as a separate box will coexist with EHA designs but will remain dominant wherever the actuator and the power source must be physically separated by more than 1–2 meters.
