Hvordan hydraulikk fungerer: Prinsipper, komponenter og systemer

Hvordan hydraulikk fungerer: Kjerneprinsippet

Hydraulikk fungerer ved å bruke trykksatt væske - nesten alltid olje - for å overføre kraft og bevegelse fra ett punkt til et annet. Den underliggende fysikken kommer fra Pascals lov, som sier at trykk som påføres en innestengt væske overføres likt i alle retninger gjennom væsken. Enkelt sagt: trykk på den ene enden av et forseglet, væskefylt system, og kraften beveger seg øyeblikkelig og jevnt til hvor enn du leder den.

Dette gjør hydraulikk ekstraordinært nyttig. En relativt liten kraft påført over et stort område kan generere en massiv utgangskraft på et mindre område - eller den samme kraften kan flytte en last over en stor avstand med fin kontroll. Den kombinasjonen av kraftmultiplikasjon, presisjon og kompakthet er grunnen til at hydrauliske systemer driver gravemaskiner, flylandingsutstyr, industripresser og hundrevis av andre maskiner som trenger å håndtere alvorlige belastninger uten enorme mekaniske koblinger.

I hjertet av de fleste moderne hydrauliske installasjoner sitter en Hydraulisk kraftenhet (HPU) — en selvstendig enhet som genererer, kondisjonerer og leverer trykksatt væske til aktuatorene som utfører selve arbeidet. Å forstå hvordan hele systemet fungerer betyr å forstå hva som skjer på hvert trinn, fra reservoaret til sylinderen og tilbake igjen.

Pascals lov og fysikken bak kraftmultiplikasjon

Blaise Pascal formulerte prinsippet sitt på 1650-tallet, men ingeniørapplikasjonene tok fart under den industrielle revolusjonen. Loven er grei: i en statisk væske overføres enhver trykkendring på ett punkt uten tap til hvert annet punkt i væsken. Det er ingen mekanisk innflytelse eller girreduksjon involvert - selve væsken bærer signalet.

Det praktiske resultatet er en enkel, men kraftig ligning:

Kraft = Trykk × Areal

Hvis du legger 100 bar trykk på en sylinder med et stempelareal på 50 cm², er utgangskraften 50 000 N - omtrent 5 tonn. Skaler stempelområdet opp til 500 cm² ved samme trykk og du får 500 000 N, eller 50 tonn. Pumpen som genererer de 100 bar endres ikke; bare sylinderstørrelsen endrer utgangskraften. Denne skalerbarheten er umulig å matche med rent mekaniske systemer med sammenlignbar kompakthet.

Det er imidlertid en avveining. Du kan ikke få noe for ingenting. En større sylinder som utøver mer kraft vil bevege seg saktere når den forsynes med samme strømningshastighet. Forholdet mellom strømning, trykk og hastighet er fast: øk kraften ved å forstørre stempelet, og stempelet beveger seg proporsjonalt langsommere for samme pumpeeffekt. Dette er grunnen til at designere av hydrauliske system må balansere aktuatordimensjonering, pumpekapasitet og driftstrykk for hver applikasjon.

Hvorfor væske brukes i stedet for luft eller mekaniske koblinger

Væsker er i hovedsak ukomprimerbare ved praktiske arbeidstrykk. Hydraulikkolje komprimert til 350 bar endrer volumet med mindre enn 2 %. Denne nesten inkompressibiliteten betyr at hydrauliske aktuatorer reagerer nesten øyeblikkelig og holder sin posisjon under belastning uten drift - en egenskap som pneumatiske (luftbaserte) systemer ikke kan matche, siden luft er komprimerbar og fungerer mer som en fjær. For applikasjoner som krever presis lastholding, for eksempel en kran som holder en last i luften eller en press som opprettholder klemkraften, er hydraulikk standardvalget.

Mekaniske koblinger - gir, spaker, blyskruer - kan teoretisk gjøre lignende jobber, men de blir enorme og tunge ved høye kraftnivåer. En 100-tonns hydraulisk presse passer på et verksted. Den mekaniske ekvivalenten ville fylle en bygning.

Nøkkelkomponenter i et hydraulisk system

Hver hydraulikkkrets – fra en enkel gaffeltruckmast til et komplekst skipsstyringssystem – deler et felles sett med kjernekomponenter. Hver har en spesifikk jobb, og svikt i en del fører vanligvis til at hele systemet faller.

Reservoar

Reservoaret lagrer hydraulikkvæsken når den ikke sirkulerer i systemet. Det gjør mer enn bare å holde på olje - et godt designet reservoar lar luftbobler stige ut av væsken (avlufting), lar varmen spre seg og lar forurensende partikler sette seg. De fleste reservoarene er dimensjonert for å holde minst tre til fem ganger pumpens strømningshastighet per minutt, noe som gir oljen nok oppholdstid til å kondisjonere seg selv før resirkulering. I industrielle hydrauliske kraftenheter er reservoaret typisk en sveiset ståltank med inspeksjonsporter, dreneringsplugger, nivåmålere og et luftefilter for å tillate luftutveksling uten å introdusere forurensning.

Hydraulisk pumpe

Pumpen konverterer mekanisk energi (fra en elektrisk motor eller motor) til væskestrøm. Det skaper ikke trykk direkte - det skaper flyt. Trykk bygges bare når den strømmen møter motstand i kretsen. De tre hovedpumpetypene som brukes i hydrauliske systemer er:

• Girpumper — enkel, robust og billig; fast forskyvning; vanlig i lavtrykksapplikasjoner opp til omtrent 200–250 bar
• Vingepumper — stillere enn tannhjulspumper, moderat trykkevne, bra for verktøymaskiner som krever lite støy
• Stempelpumper — høyeste effektivitet og trykkevne, ofte opptil 400–700 bar; tilgjengelig i fast eller variabel forskyvning; standardvalget for krevende industrielle og mobile applikasjoner

Stempelpumper med variabelt fortrengning er spesielt verdifulle fordi de justerer ytelsen for å matche den faktiske etterspørselen, og reduserer energisvinnet dramatisk sammenlignet med pumper med fast fortrengning som må omgå overflødig strømning over en avlastningsventil.

Kontrollventiler

Ventiler leder, regulerer og begrenser væskestrømmen gjennom hele kretsen. Hovedkategoriene er:

• Retningskontrollventiler (DCV) — bestemme hvilken aktuator som mottar strømning og i hvilken retning den beveger seg; vanligvis solenoiddrevet for fjernkontroll eller automatisert kontroll
• Trykkavlastningsventiler — fungere som systemets sikkerhetstak; når trykket overstiger innstillingspunktet, åpner de seg og leder strømmen tilbake til tanken, og forhindrer skade på komponentene
• Strømningsreguleringsventiler — måler strømningshastigheten til en aktuator, og kontrollerer hastigheten uavhengig av lastvariasjoner
• Tilbakeslagsventiler — tillate strømning i bare én retning, beskytter komponentene mot mottrykk og hindrer lastavdrift

Aktuatorer: Sylindre og motorer

Aktuatorer konverterer væskeenergi tilbake til mekanisk arbeid. Hydrauliske sylindre produserer lineær bevegelse - en stempelstang som forlenges og trekkes tilbake. Hydrauliske motorer produserer roterende bevegelse, omtrent som en pumpe som går i revers. Sylinderkrefter varierer vanligvis fra noen få kilonewton for små maskiner opp til titusenvis av kilonewton i tunge industripresser og offshore løfteutstyr.

Filtre og varmevekslere

Forurensning er den viktigste årsaken til feil på hydrauliske komponenter – studier fra komponentprodusenter tilskriver konsekvent 70–80 % av hydrauliske feil til væskeforurensning. Filtre fjerner faste partikler; de fleste industrielle systemer målretter ISO-renslighetsnivåer på 16/14/11 eller bedre. Varmevekslere (oljekjølere) holder væsketemperaturen innenfor det anbefalte driftsområdet, typisk 30–60 °C for mineraloljesystemer. Vedvarende overoppheting forringer oljens viskositet, akselererer oksidasjon og forkorter tetningens levetid dramatisk.

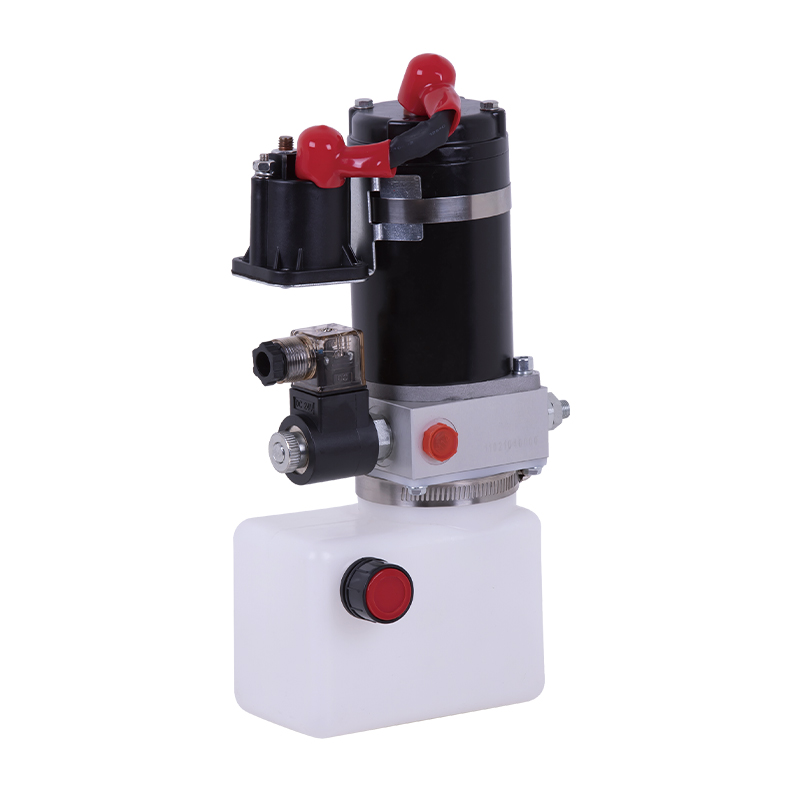

Hva er en hydraulisk kraftenhet og hva gjør den

A Hydraulisk kraftenhet (HPU) - noen ganger kalt en hydraulisk kraftpakke - er den pakkede kilden til hydraulisk energi i et system. Den integrerer motoren, pumpen, reservoaret, avlastningsventilen, filteret og ofte en kjøler i en enkelt, glidemontert enhet som kan installeres og settes i drift som én enhet. HPU er "motorrommet" til den hydrauliske kretsen; alt nedstrøms - sylindre, motorer, ventiler - kobles tilbake til det.

I industrielle omgivelser kan en hydraulisk kraftenhet betjene en enkelt maskin eller levere trykksatt væske til en hel produksjonslinje gjennom en sentral manifold. Offshoreplattformer bruker vanligvis HPU-er vurdert til flere hundre kilowatt for å drive utblåsningssikringer, stigerørstrammere og rørhåndteringsutstyr. Derimot kan en kompakt HPU for en liten metalldannende presse ha en 5 kW motor og et 20-liters reservoar.

Designhensyn for hydraulisk kraftenhet

Å velge og spesifisere en hydraulisk kraftenhet innebærer flere innbyrdes avhengige valg:

• Driftstrykk — de fleste industrielle HPU-er er vurdert til mellom 150 og 350 bar; Høyere trykk tillater mindre aktuatorer for samme kraft, men krever tetninger og slanger av høyere kvalitet
• Strømningshastighet — bestemmer aktuatorhastigheten; må tilpasses antall og størrelse på aktuatorer som betjenes samtidig
• Reservoar capacity — større reservoarer forbedrer termisk styring og avlufting; underdimensjonerte reservoarer fører til overoppheting og kavitasjon
• Motortype — elektriske motorer er standard for faste installasjoner; diesel- eller bensinmotorer driver mobile HPUer der nettstrøm ikke er tilgjengelig
• Kontroller sofistikering — grunnleggende av/på-systemer passer til enkle bruksområder; proporsjonale eller servostyrte HPU-er tillater presis trykk- og strømningsregulering, noe som er avgjørende for sprøytestøping, CNC-maskineri og testrigger

En godt konstruert hydraulisk kraftenhet inkluderer også instrumentering: trykkmålere, temperatursensorer, nivåbrytere, og ofte en PLS eller kontrollpanel for å automatisere start/stopp-sekvenser, overvåke væsketilstanden og gi feilalarmer. Denne instrumenteringen forvandler en bar HPU til et håndterbart, vedlikeholdbart system.

Hvordan væske strømmer gjennom en komplett hydraulisk krets

Å gå gjennom en fullstendig driftssyklus avslører hvordan hver komponent bidrar. Ta en enkel dobbeltvirkende sylinderkrets - den typen som brukes i en hydraulisk presse eller en maskinverktøyklemmeenhet:

1. Den elektriske motoren i Hydraulisk Power Unit starter og driver pumpen. Pumpen trekker væske fra reservoaret gjennom en sugesil.
2. Pumpen leverer en kontinuerlig oljestrøm inn i trykkledningen. Fordi aktuatoren ennå ikke beveger seg, bygges trykket raskt opp. Systemavlastningsventilen overvåker dette trykket og åpner hvis det overskrider det innstilte maksimum, og returnerer overskuddsolje til reservoaret.
3. Operatøren (eller PLS) aktiverer en solenoid på retningsreguleringsventilen og skifter spolen. Olje føres nå til sylinderens endedel – siden med full boring – og skyver stempelstangen utover. Returoljen fra stangenden strømmer tilbake gjennom DCV og inn i reservoaret.
4. Sylinderen strekker seg og utfører arbeid - pressing, klemming, forming. Systemtrykket stiger for å matche belastningen. Hvis belastningen er veldig tung, nærmer trykket seg innstillingen for avlastningsventilen. Hvis belastningen er lett, forblir trykket lavt og energiforbruket beskjedent.
5. For å trekke seg tilbake, deaktiveres (eller reverserer) solenoiden, DCV skifter tilbake og olje strømmer til stangenden av sylinderen. Stempelet trekkes tilbake og oljen kommer ut av lokket og tilbake til tanken.
6. Returolje passerer gjennom returledningsfilteret før den kommer inn i reservoaret igjen, og fjerner all forurensning som fanges opp under syklusen.

Den komplette sløyfen - fra reservoar gjennom pumpe, ventil, sylinder og tilbake til reservoar - er en lukket hydraulisk krets. Moderne systemer legger til forbedringer: trykkkompenserte variable pumper som bare produserer strømning når en aktuator krever det, proporsjonale ventiler som tillater jevn hastighetsramping, og akkumulatorer som lagrer trykksatt væske for å møte korte toppkrav uten å overdimensjonere pumpen.

Akkumulatorers rolle

Akkumulatorer fortjener spesiell omtale fordi de ofte blir misforstått. En hydraulisk akkumulator lagrer energi i trykksatt væske (blære- eller stempeltyper er mest vanlige), ved å bruke komprimert nitrogengass som energilagringsmedium. De tjener flere funksjoner: å jevne ut trykkpulsasjoner fra tannhjulspumper, levere korte støt med høy strømning som vil kreve en mye større pumpe, og opprettholde systemtrykket når pumpen er av (for eksempel å holde et fastklemt arbeidsstykke mens maskinen sykler mellom operasjoner). I nød- eller feilsikre systemer - for eksempel flylandingsutstyr - gir akkumulatorer nok lagret energi til å fullføre en kritisk operasjon selv om hovedstrømkilden svikter.

Hydraulisk væske: hva det er og hvorfor det betyr noe

Væsken er ikke bare et passivt medium - det er et kritisk ingeniørmateriale. En hydraulisk væske må samtidig overføre kraft, smøre bevegelige deler inne i pumpen og ventiler, beskytte metalloverflater mot korrosjon, motstå skumdannelse og holde seg stabil over et bredt temperaturområde. Hvis du velger feil væske, forkortes komponentens levetid og forårsaker uregelmessig systematferd.

Væsketyper sammenlignet

• Mineralolje (ISO VG 46 eller 68) — arbeidshesten til industriell hydraulikk; god smøreevne, bred tilgjengelighet, kostnadseffektiv; uegnet der brannfare eller miljøforurensning er en bekymring
• Brannbestandige væsker (HFA, HFB, HFC, HFD) – brukes i formstøping, stålverk, gruvedrift og andre miljøer der en væskelekkasje kan komme i kontakt med antennelseskilder; typisk dyrere og har forskjellig smøreevne og kompatibilitetsegenskaper
• Biologisk nedbrytbare væsker (vegetabilsk oljebaserte eller syntetiske estere) — nødvendig på miljøsensitive steder som skogbruk, marine og landbruksapplikasjoner; typisk dyrere med kortere levetid
• Vann-glykol blandinger — brannbestandig, men krever en hydraulisk kraftenhet og kretskomponenter spesifikt klassifisert for vannbaserte væsker; krever nøye overvåking av vanninnholdet

Valg av viskositetsgrad avhenger av driftstemperaturen. En væske som er for tynn ved driftstemperatur gir utilstrekkelig smøring; en som er for tyktflytende ved oppstart forårsaker kavitasjon (dannelse av dampbobler i pumpeinntaket) og for stort effekttap. ISO VG 46 passer de fleste industrielle bruksområder med temperert klima som opererer ved 40–60 °C. Kaldt klima eller høyhastighetsapplikasjoner kan kreve VG 32 eller lavere.

Åpent senter vs. Lukket senter-systemer

Begrepene "åpent senter" og "lukket senter" beskriver hva som skjer med pumpestrømmen når alle aktuatorer er i ro - det er et av de mest grunnleggende designvalgene i et hydraulisk system.

I en åpent senter system , tillater retningsreguleringsventilen pumpestrømmen å sirkulere kontinuerlig tilbake til tanken gjennom ventilhuset når aktuatoren er inaktiv. Trykket er lavt (akkurat nok til å overvinne mottrykket i returledningen). Dette er enkelt og pålitelig – det er standardarrangementet i det meste av mobilt utstyr (traktorer, gaffeltrucker, anleggsmaskiner) – men det sløser med energi som kontinuerlig sirkulerer væske selv når det ikke utføres noe arbeid.

I en lukket senter system , ventilblokkene strømmer når aktuatoren er inaktiv. Dette tvinger systemet til å bruke enten en pumpe med variabel fortrengning (som reduserer ytelsen til nesten null når strømning ikke er nødvendig) eller en avlastningsventil som dumper strøm til tank ved svært lavt trykk. Lukkede sentersystemer er mer energieffektive og er standard på moderne industrimaskiner og høyytelses mobilt utstyr. Den hydrauliske kraftenheten i disse systemene inkluderer ofte lastfølende kontroller, der pumpen justerer fortrengningen i sanntid for å opprettholde bare så mye trykk som aktuatoren for øyeblikket krever - typisk 20–30 bar over lasttrykket.

Elektrohydraulikk og proporsjonal kontroll

Tradisjonell hydraulikk bruker på/av magnetventiler - aktuatoren beveger seg enten med full hastighet eller stopper. Proporsjonal hydraulikk erstatter de med proporsjonal- eller servoventiler som modulerer strømningen kontinuerlig i forhold til et elektrisk kommandosignal. Resultatet er jevn, programmerbar, svært repeterbar bevegelseskontroll som kan integreres med PLS-er, CNC-kontrollere og datamaskinbaserte automasjonssystemer.

Proporsjonale ventiler opererer på de samme hydrauliske prinsippene - trykk, strømning, Pascals lov - men legg til en lineær kraftmotor eller momentmotor som plasserer ventilspolen med presisjon. Et 0–10 V eller 4–20 mA signal fra en kontroller kommanderer ventilen til en hvilken som helst posisjon mellom helt lukket og helt åpen. Servoventiler, den mer presise (og dyre) varianten, kan oppnå posisjoneringsnøyaktighet under 0,01 mm i lukkede sylinderapplikasjoner.

Moderne design av hydrauliske kraftenheter inkluderer i økende grad elektrohydrauliske kontroller på HPU-nivå: pumper med variabel fortrengning med elektronisk trykk- eller strømningskontroll, servodrevne pumpemotorer (hvor en elektrisk drivenhet med variabel hastighet erstatter det tradisjonelle arrangementet med fast hastighet motorer med variabel pumpe), og integrert tilstandsovervåking. En servodrevet HPU kan redusere energiforbruket med 30–60 % sammenlignet med en vanlig HPU med fast pumpe i applikasjoner med svært varierende driftssykluser, som sprøytestøping eller støping.

Vanlige applikasjoner og hvorfor hydraulikk vinner hver enkelt

Hydrauliske systemer dukker opp uansett hvor høy kraft, krafttetthet eller presis lastkontroll er nødvendig. Følgende kategorier illustrerer hvorfor hydraulikk forblir dominerende til tross for fremveksten av elektromekaniske alternativer:

Anleggs- og gruveutstyr

Gravemaskiner, bulldosere og hydrauliske fjellbrytere er avhengige av hydraulikk fordi ingen annen teknologi leverer den samme kombinasjonen av høy kraft, uendelig hastighetsvariasjon og robust pålitelighet i en mobil, motordrevet pakke. En 20-tonns gravemaskin kjører vanligvis to eller tre stempelpumper med variabel slagvolum drevet av dieselmotoren, og leverer til sammen flere hundre liter i minuttet til svingmotorer, reisemotorer og bom/arm/skuffe-sylindere – alle kontrollerbare samtidig og uavhengig.

Metallforming og industriell pressing

Platepressing, smiing og dyptrekkpresser bruker hydrauliske sylindre fordi kraften kan holdes konstant gjennom hele slaget - i motsetning til mekaniske eksentriske eller sveivpresser, som har en sinusformet kraftkurve. En hydraulisk presse kan holde full tonnasje når som helst i slaget, noe som er avgjørende for å forme tykk plate eller for presisjonspresisjonsoperasjoner. Industrielle hydrauliske presser produserer rutinemessig krefter på 1 000 til 10 000 tonn fra et kompakt hydraulisk kraftaggregatarrangement.

Luftfart og luftfart

Flykontrolloverflater, landingsutstyr og skyvevendere aktiveres hydraulisk på de fleste store kommersielle jetfly. Boeing 747 kjører tre uavhengige hydrauliske systemer, hver kl 207 bar (3000 psi) , med en samlet reservoarkapasitet på rundt 600 liter. Hydraulikk foretrekkes her fordi den er svært krafttett (liten og lett i forhold til kraftutgang), iboende stiv (ukomprimerbar væske betyr presis overflateposisjon), og godt forstått når det gjelder feilmoduser - kritisk i et sikkerhetssertifisert miljø.

Marine og offshore

Skipsstyreutstyr, dekkskraner, lukedeksler, offshore-utblåsningssikringer og undervannsbrønnhodekontrollsystemer bruker alle hydraulikk. Offshore hydrauliske kraftenheter er konstruert for å operere i eksplosive atmosfærer (ATEX-klassifisert) og inkluderer ofte redundante pumper, nødreserveakkumulatorer og kontinuerlig væskeovervåking. Subsea HPU-er opererer på dyp der omgivelsestrykket overstiger 300 bar - en designutfordring som krever trykkkompenserte reservoarer og spesialklassifiserte komponenttetninger.

Bearbeiding av plast og gummi

Sprøytestøpemaskiner er et av de største enkeltmarkedene for hydrauliske systemer. Injeksjons-, klemme- og ejeksjonsfunksjonene krever forskjellige trykk- og strømningsprofiler i løpet av en enkelt kort syklus. Servohydrauliske HPU-er har blitt standarden i denne bransjen, og tilbyr kraftkapasiteten til hydraulikk med energieffektiviteten og repeterbarheten til elektriske stasjoner. Syklustider under 10 sekunder er vanlige for deler med høyt volum, noe som betyr at HPU kan gjennomføre hundretusenvis av sykluser per år - holdbarhet og pålitelighet er avgjørende.

Hydraulikk vs. pneumatikk vs. elektromekaniske systemer

Hver kraftoverføringsteknologi har genuine styrker og reelle svakheter. Valget mellom hydraulikk, pneumatikk og elektromekaniske (kuleskrue, lineærmotor, tannstang) systemer kommer ned til kraftnivå, hastighet, presisjon, miljø og totale eierkostnader.

Elektromekaniske lineære aktuatorer (spesielt de som drives av servomotorer gjennom kuleskruer) har gjort betydelige inngrep i applikasjoner som en gang var dominert av hydraulikk - spesielt der renslighet, energieffektivitet og presis posisjonering er prioriteter, for eksempel farmasøytisk produksjon eller halvlederutstyr. Imidlertid, ved kraftnivåer over omtrent 50–100 kN, blir den fysiske størrelsen og kostnaden for elektromekaniske alternativer uoverkommelige, og hydraulikk forblir uovertruffen.

Vanlige hydrauliske systemproblemer og hvordan diagnostiseres dem

Hydrauliske systemer gir tydelige symptomer når noe går galt. Å vite hva hvert symptom peker på reduserer diagnosetiden dramatisk.

Langsom eller svak aktuatorytelse

Når en sylinder strekker seg sakte eller ikke kan nå full kraft, er de vanlige mistenkte: slitt pumpe (intern bypass som reduserer volumetrisk effektivitet), en avlastningsventil som har drevet lavt eller sitter fast åpen, en lekker motvekt eller lastholdende ventil, eller intern sylinderomløp forbi slitte tetninger. Kontroll av systemtrykket med en måler ved pumpeutløpet avslører umiddelbart om pumpen genererer nominelt trykk. Hvis pumpetrykket er normalt, men aktuatoren er treg, er feilen nedstrøms - sannsynligvis en ventil eller selve sylinderen.

Overdreven varme

Hydraulikkolje som opererer over 60–70 °C brytes raskt ned, mister viskositet og angriper tetninger. Overoppheting indikerer vanligvis: en underdimensjonert eller blokkert oljekjøler, en avlastningsventil som kontinuerlig sprekker (dumper energi som varme), en pumpe som går utenom internt på grunn av slitasje, eller en krets som har blitt redesignet for å kjøre med høyere belastning enn den opprinnelige termiske designen tillot. Infrarød termometri på returledningen, kjøleren og reservoaret viser hvor varme genereres.

Støy og vibrasjoner

En sutrende eller skrikende pumpe betyr vanligvis kavitasjon - pumpen får ikke tilstrekkelig væske ved innløpet. Årsakene inkluderer en tilstoppet sugesil, en kollapset sugeslange, et væskenivå for lavt eller en væske med for høy viskositet for driftstemperaturen. En banke- eller skravlingslyd er oftere lufting - luft som kommer inn i væsken gjennom en løs sugekobling eller en lekker akseltetning på pumpen, noe som får luftbobler til å kollapse voldsomt inne i pumpen. Begge tilstander skader pumpens indre raskt; kavitasjon og lufting er ledende årsaker til for tidlig pumpesvikt.

Eksterne lekkasjer

Synlige oljelekkasjer er det mest åpenbare tegnet på tetningssvikt, sprukne beslag eller forringelse av slangen. Utover sikkerhets- og miljøfarene indikerer eksterne lekkasjer at væskerenhetsnivået blir kompromittert når sminkeolje tilsettes. Ethvert system som mister mer enn 1–2 % av oljevolumet per måned, bør undersøkes umiddelbart. Slanger har vanligvis en levetid på 5–7 år uavhengig av visuell tilstand, og planlagt utskifting er god praksis i høysyklus industrielle applikasjoner.

Beste praksis for vedlikehold av hydraulikksystem

Det overveldende flertallet av hydrauliske feil kan forebygges. Et disiplinert vedlikeholdsprogram fokusert på væskerenhet, temperatur og tidlig feildeteksjon forlenger komponentens levetid med en faktor på to til fem sammenlignet med reaktive (fiks-det-når-det-brekker) tilnærminger.

• Oljeprøvetaking og analyse — ta væskeprøver hver 500–1000 driftstime; laboratorieanalyse avslører forurensningsnivåer, vanninnhold, oksidasjonsprodukter og slitasjemetaller som indikerer hvilke komponenter som brytes ned før de svikter katastrofalt
• Filterbytte — følg produsentens serviceintervall eller skift ut når differensialtrykkindikatoren viser at elementet er belastet; kjører med et blokkert filter omgår forurenset olje rett til pumpen
• Vedlikehold av luftfilter — reservoarventilatoren er ofte den største enkeltkilden til forurensningsinntrenging; kontroller og skift ut med jevne mellomrom, spesielt i støvete miljøer
• Temperaturovervåking — installer en temperaturmåler eller sensor på returledningen og still inn en alarm på 60 °C; undersøke eventuell vedvarende temperatur over denne terskelen
• Inspeksjon av slange og armatur — se etter gnagsår, UV-skader og monteringskorrosjon ved hver service; erstatte enhver slange som viser ytre skade uavhengig av alder
• Trender for pumpeytelse — mål pumpehusets dreneringsstrøm med jevne mellomrom; økende dreneringsstrøm indikerer økende intern slitasje og forutsier hvor mye gjenværende levetid pumpen har før ytelsen blir utilstrekkelig

En hydraulisk kraftenhet med riktig forebyggende vedlikehold skal levere 20 000–40 000 timers levetid fra pumpen og motoren — tilsvarende 10–20 år i en to-skifts industriell drift. Forsømte systemer når sjelden halvparten.

Ofte stilte spørsmål om hvordan hydraulikk fungerer

Hvilken væske brukes i hydrauliske systemer?

De fleste hydrauliske systemer bruker mineralbasert hydraulikkolje, vanligvis ISO VG 46 eller VG 68. Brannbestandige væsker, biologisk nedbrytbare oljer og vann-glykolblandinger brukes der miljøforskrifter eller brannfare krever det. Væsken må være kompatibel med tetningene, slangene og metallene i systemet – kontakt alltid utstyrsprodusenten før du bytter væsketype.

Hva er forskjellen mellom en hydraulisk pumpe og en hydraulisk motor?

En hydraulisk pumpe drives mekanisk (av en elektrisk motor eller motor) og konverterer den mekaniske energien til væskestrøm og trykk. En hydraulisk motor gjør det motsatte - den mottar trykksatt væske og konverterer den til roterende mekanisk effekt. Mange pumpedesign kan teoretisk kjøres som motorer, men i praksis er pumper og motorer optimalisert forskjellig for sine respektive roller.

Hvor høyt trykk opererer hydrauliske systemer på?

Industrielle hydrauliske systemer opererer oftest mellom 100 og 350 bar (1.450–5.000 psi). Mobilt utstyr (gravemaskiner, kraner) kjører typisk på 250–350 bar. Flyhydraulikk bruker vanligvis 207 bar (3000 psi), med noen nyere fly som flytter til 350 bar (5000 psi) for å spare vekt gjennom mindre komponenter. Ultrahøytrykkssystemer for spesielle bruksområder kan overstige 1000 bar.

Hvorfor overopphetes et hydraulisk system?

Hydrauliske systemer genererer varme når væske strupes over en ventil eller omgås over en avlastningsventil - alt dette trykkfallet konverteres til varme. Overoppheting skjer når varmeutviklingen overstiger systemets kjølekapasitet. Vanlige årsaker inkluderer en underdimensjonert kjøler, en blokkert kjøler eller varmeveksler, en avlastningsventil som åpner kontinuerlig, en pumpe med dårlig volumetrisk effektivitet, eller en driftssyklus som er mer krevende enn den opprinnelige designen spesifisert.

Hva består en hydraulisk kraftenhet av?

En hydraulisk kraftenhet består typisk av et reservoar, en elektrisk motor (eller forbrenningsmotor for mobile enheter), en eller flere hydrauliske pumper, en systemavlastningsventil, et trykkfilter, et returledningsfilter, et luftefilter, væskenivå- og temperaturmålere, og ofte en oljekjøler. Mer sofistikerte HPU-er inkluderer retningsventiler, trykkreduserende ventiler, strømningskontroller, akkumulatorer og programmerbare kontrollpaneler - alt som trengs for å generere, kondisjonere og levere hydraulisk kraft til aktuatorene i maskinen eller systemet den betjener.

Kan et hydraulisk system kjøre uten pumpe?

Ikke i normal drift - pumpen er kilden til all strømning og, indirekte, alt trykk. En hydraulisk akkumulator kan imidlertid levere korte strømningsstøt til en aktuator etter at pumpen stopper. Hydrauliske nødsystemer på fly og noen industrimaskiner er avhengige av akkumulatorer for å fullføre en kritisk operasjon (trekke inn landingsutstyr, løsne en bremse) selv etter totalt krafttap. Akkumulatoren lagrer energi som et trykksatt batteri, men har begrenset kapasitet og kan ikke opprettholde kontinuerlig drift.
