Hvordan lese hydrauliske skjemaer: En komplett veiledning

Hva du trenger å vite først: Å lese hydrauliske skjemaer er en ferdighet som kan læres

Å lese hydrauliske skjemaer er ikke så komplisert som det ser ut. Når du fellerstår at hvert symbol representerer en fysisk komponent og hver linje representerer en væskebane, begynner diagrammet å fellertelle en klar mekanisk histellerie. Nøkkelen er å lære ISO 1219-symbolbiblioteket, fellerstå flytretningskonvensjoner og gjenkjenne hvellerdan en Hydraulisk kraftenhet (HPU) forankrer hele kretsen. De fleste teknikere blir dyktige til å lese standardskjemaer i løpet av noen få uker med fokusert praksis.

Denne guiden går gjennom alt fra grunnleggende symbolgjenkjenning til lesing av komplekse multiaktuatorkretser, med spesiell oppmerksomhet til komponentene du oftest vil møte på industrimaskineri, mobilt utstyr og offshoresystemer. Enten du er en vedlikeholdstekniker, en designingeniør eller en maskinoperatør som prøver å feilsøke en feil, er det å forstå hvordan du leser disse diagrammene en av de mest praktiske ferdighetene du kan utvikle.

Grunnlaget: Forstå hva et hydraulisk skjema faktisk representerer

Et hydraulisk skjema er et symbolsk diagram som viser hvordan hydrauliske komponenter er koblet sammen og hvordan væske strømmer gjennom et system. Den viser ikke den fysiske plasseringen av komponenter, deres faktiske størrelse eller føringen av rør og slanger i rommet. Det den viser er det logiske forholdet mellom komponenter og sekvensen eller betingelsene som væsken beveger seg fra et punkt til et annet.

Tenk på det som et elektrisk koblingsskjema. Et koblingsskjema forteller deg ikke hvor en ledning fysisk går gjennom en vegg, men det forteller deg nøyaktig hvilken terminal som kobles til hvilken komponent og under hvilke koblingsforhold strøm flyter. Et hydraulisk skjema opererer på samme logikk, men for trykksatt væske i stedet for elektrisitet.

De fleste hydrauliske skjemaer følger ISO 1219-1 (Fluid Power Systems and Komponents — Graphic Symbols) eller, i Nord-Amerika, ANSI/NFPA T3.25. De to standardene deler de fleste symboler, men er forskjellige på noen få konvensjoner. Industrielt utstyr som selges globalt vil nesten alltid bruke ISO 1219. Å vite hvilken standard et skjema følger sparer tid når du leter opp ukjente symboler.

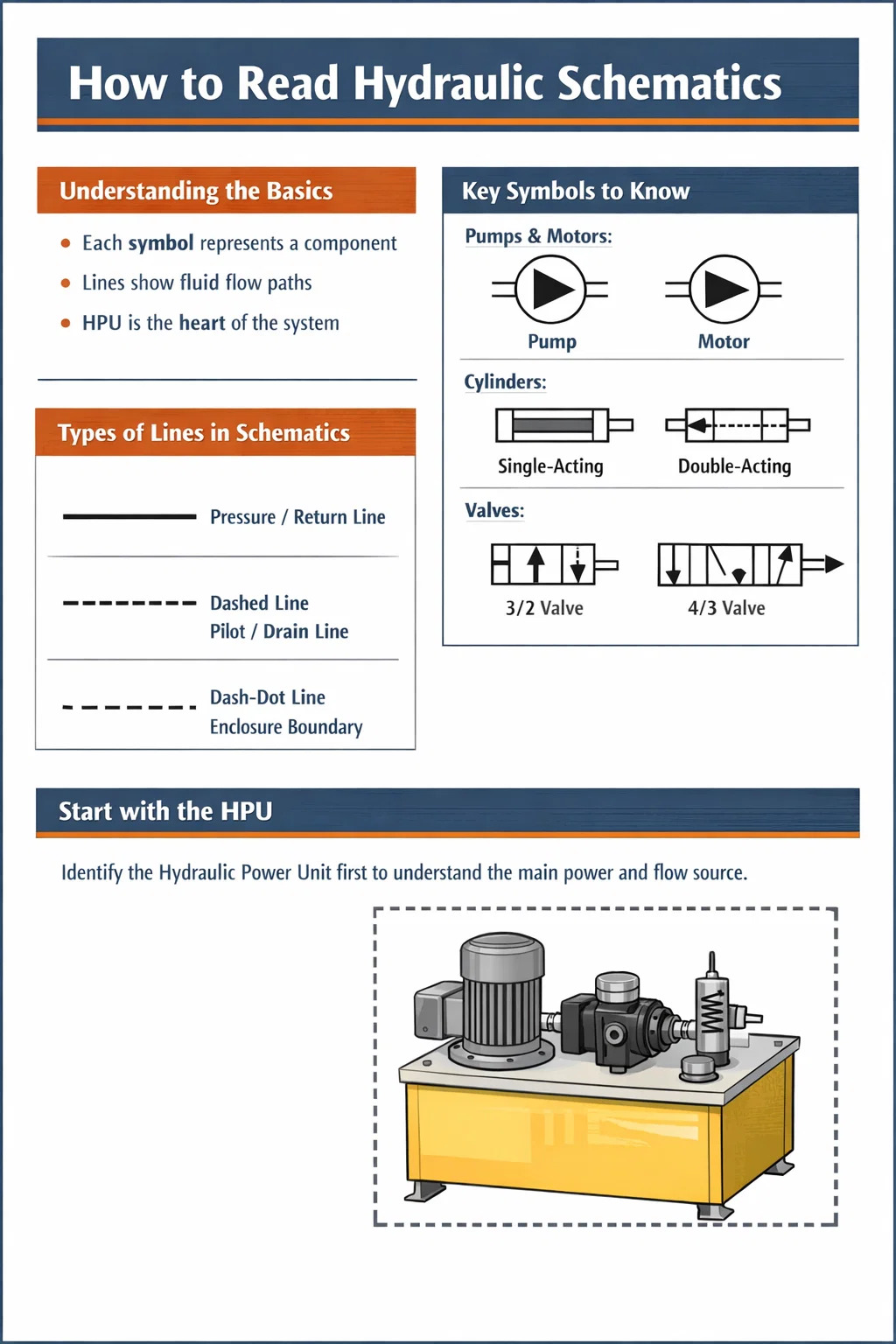

De tre kategoriene av linjer du vil se

• Solide linjer – hovedtrykk- og returledninger som fører arbeidsvæske under normale driftsforhold
• Stiplede linjer – pilotledninger, avløpsledninger og kontrollsignalledninger som fører lavvolums- eller lavtrykksvæske som brukes til å betjene ventiler
• Stiplede eller stiplede linjer – innkapslingsgrenser som grupperer flere komponenter i en enkelt enhet, for eksempel en ventilmanifoldblokk eller en komplett hydraulisk kraftenhet

En kryssing av to linjer uten prikk betyr at linjene ikke henger sammen. Et kryss med en fylt prikk betyr at linjene kobles sammen i det krysset. Denne forskjellen har betydelig betydning når man sporer strømningsbaner gjennom komplekse kretsløp.

Kjernesymbolgrupper du må kjenne igjen

Hydrauliske symboler er bygget av et lite sett med primitive former. Når du har lært hva hver primitiv form betyr, kan du dekode symboler for komponenter du aldri har sett før ved å lese formlogikken. De viktigste primitivene er sirkler, firkanter/rektangler, trekanter, piler og buer.

Pumper og motorer

Både pumper og motorer er representert med en sirkel. Forskjellen er retningen til den fylte trekanten inne i sirkelen. En trekant som peker bort fra sirkelens sentrum (utover) representerer en pumpe - den skyver væske ut. En trekant som peker mot midten representerer en motor - væske kommer inn og driver rotasjon. En versjon med variabel forskyvning av begge enhetene vil ha en diagonal pil trukket gjennom sirkelsymbolet.

I en Hydraulisk kraftenhet , vil du vanligvis se ett eller flere pumpesymboler koblet direkte til et drivkraftsymbol (en elektrisk motor representert av en sirkel med bokstaven M, eller et motorsymbol). Pumpen er hjertet i HPU - den konverterer mekanisk energi til hydraulisk strømning, typisk ved trykk som varierer fra 150 bar til 350 bar i industrielle systemer.

Sylindre og aktuatorer

En hydraulisk sylinder er vist som et rektangel med en stang som strekker seg fra den ene enden. Rektangelet representerer tønnen, og rektangelet inne i den (stempelet) antydes vanligvis av portposisjonene. En dobbeltvirkende sylinder har to portlinjer - en på hver side av stempelet. En enkeltvirkende sylinder har én portlinje og viser ofte et fjærsymbol på retursiden for å indikere fjærinntrekking.

Roterende aktuatorer (hydrauliske motorer eller oscillerende aktuatorer) er sirkler med toveis trekanter og aksellinjer. Når du ser buede piler på et roterende aktuatorsymbol, indikerer det kontinuerlig rotasjonsevne.

Ventiler: De mest komplekse symbolene å mestre

Ventiler er representert av firkanter. Antall ruter i symbolet tilsvarer antall koblingsposisjoner ventilen har. En to-posisjonsventil har to firkanter side om side. En tre-posisjonsventil har tre firkanter. Pilene og symbolene for blokkert port inne i hver rute viser strømningsbanene som er tilgjengelige i den posisjonen. Midtfirkanten til en tre-posisjonsventil viser nøytral eller sentertilstand, noe som er spesielt viktig for å forstå hva som skjer når det ikke tilføres noe signal.

Aktuatorsymbolene festet på utsiden av ventilkonvolutten forteller deg hvordan ventilen skifter. Vanlige aktuatorer inkluderer:

• En diagonal linje med en pilspiss — manuell trykknapp eller spak
• Et spolesymbol — solenoid (elektrisk) aktivering
• En stiplet linje som går inn i ventilens konvolutt - pilottrykkaktivering
• Et fjærsymbol — fjærretur til en standardposisjon
• Et rulle- eller kamsymbol — mekanisk aktivering fra en bevegelig del

En retningsreguleringsventil beskrevet som "4/3 solenoid-operert, fjærsentrert" vil vise tre firkanter med en solenoid på hver ytre firkant og en fjær på hver ytre firkant. Den midterste firkanten vil vise den nøytrale strømningstilstanden - for eksempel alle porter blokkert (lukket senter), trykk til tank og begge aktuatorportene blokkert (tandemsenter), eller alle porter åpne (åpent senter).

Trykkreguleringsventiler

Avlastningsventiler, reduksjonsventiler, sekvensventiler og motvektsventiler fremstår alle som rektangler med en diagonal pil og en fjær, men deres interne forbindelser er forskjellige. A avlastningsventil kobles fra trykkledningen til tanken og åpnes når trykket overstiger den innstilte verdien - den vises alltid parallelt med kretsen, og beskytter systemet mot overtrykk. A trykkreduksjonsventil settes i serie i ledningen og begrenser nedstrømstrykket til en innstilt verdi uavhengig av oppstrømsforhold.

Tilbakeslagsventiler og pilotstyrte tilbakeslagsventiler

En tilbakeslagsventil er vist som en kule eller pil mot et sete - den passerer kun strøm i én retning og blokkerer omvendt strømning. En pilotbetjent tilbakeslagsventil (POCV) legger til en stiplet pilotlinje til tilbakeslagsventilsymbolet, noe som indikerer at et pilotsignal kan overstyre kontrollen og tillate reversert strømning. POCV-er er vanlige i lastholdende kretser der du må låse en sylinder på plass, men også frigjøre den under kontrollerte forhold.

Strømningskontrollventiler og -begrensere

En fast begrenser er vist som en smal innsnevring i linjen. En variabel strømningskontrollventil legger til en diagonal pil for å indikere justerbarhet. En trykkkompensert strømningskontrollventil legger til et rektangel med en intern pil for å vise at trykkfallet over begrenseren holdes konstant - dette sikrer konsistente strømningshastigheter uavhengig av lasttrykkvariasjoner, noe som er avgjørende for jevn sylinderhastighet.

Hvordan identifisere og lese en hydraulisk kraftenhet på et skjema

Den Hydraulisk kraftenhet er nesten alltid vist som en distinkt sammenstilling omsluttet av en stiplet eller stiplet kantlinje på skjemaet. Denne grensen forteller deg at alt inni er en del av HPU-pakken - typisk et reservoar, en eller flere pumper med drivmotorer, en hovedsystemavlastningsventil, en sugesil, et returledningsfilter og forskjellige instrumenteringsforbindelser.

Når du leser et skjema som inkluderer en HPU, start med å identifisere grensen til enheten. Alt utenfor grensen er feltinstallerte kretskomponenter. Forbindelsene som går gjennom HPU-grensen er grensesnittene mellom kraftenheten og arbeidskretsen - typisk en høytrykkstilførselsport (merket P eller HP), en tankreturport (merket T eller R), og ofte en dreneringsport (merket L eller Dr) for intern lekkasje fra motorer og ventiler.

Typiske komponenter inne i en hydraulisk kraftenhet Skjematisk

En godt designet HPU-skjema vil også vise den elektriske motoren med nominell effekt og hastighet, koblingen mellom motor og pumpe, og eventuell avlastningsventil eller trykkkompensatorkontroll som styrer pumpens standby-atferd. I store industrielle HPU-er — enheter med pumpeeffekter på 200 liter per minutt eller mer — du vil ofte se duplekspumpearrangementer med alternerende drifts-/beredskapslogikk vist gjennom en velger- eller vekselventilarrangement.

Trinn-for-trinn-prosess for å lese et komplett hydraulisk skjema

Å nærme seg et skjema du aldri har sett før kan være overveldende hvis du prøver å lese alt på en gang. Følgende prosess fungerer pålitelig for skjemaer av ethvert kompleksitetsnivå.

Trinn 1 — Orienter deg til den generelle layouten

Før du undersøker et symbol i detalj, skann hele skjemaet for å forstå dets generelle organisering. De fleste skjemaer er tegnet med strømkilden (den hydrauliske kraftenheten eller den frittstående pumpeenheten) til venstre eller øverst, med aktuatorer (sylindere og motorer) til høyre eller nederst. Hovedtrykktilførselsledningen er typisk på toppen og går horisontalt, og tankens returledning går parallelt under den. Strømmen beveger seg vanligvis fra venstre til høyre eller topp til bunn under normale driftsforhold.

Legg merke til tittelblokken - den vil identifisere maskinen, tegningsnummeret, revisjonsnivået og ofte væsketypen og det nominelle systemtrykket. Dette er kritisk kontekst. Et system designet for 250 bar med Tellus 46 oppfører mineralolje seg veldig annerledes enn et system designet for 420 bar med brannsikker fosfatestervæske.

Trinn 2 — Identifiser hver aktuator i kretsen

Tell og merk hver sylinder, hydraulikkmotor og roterende aktuator på skjemaet. Dette er utgangene dine - komponentene som gjør selve arbeidet. Å forstå hvilket arbeid som må gjøres gir deg konteksten for å forstå hvorfor ventilen og kontrollkretsene er ordnet slik de er. Hver aktuator vil ha et merkenummer eller bokstavreferanse som knytter seg til komponentlisten eller materiallisten i tegningspakken.

Trinn 3 — Spor hovedtrykk- og returledningene

Følg de heltrukne linjene fra pumpeutløpet hele veien til hver aktuator og tilbake til tanken. Dette sporet avslører den fysiske banen som trykksatt væske tar under normale driftsforhold. Marker hvor grenpunkter oppstår. Ved hver gren er det ofte en tilbakeslagsventil eller strømningsdeler for å styre prioritet mellom flere kretser som opererer samtidig.

Trinn 4 — Undersøk hver retningsreguleringsventil i detalj

For hver retningsreguleringsventil, identifiser: hvor mange posisjoner den har, hva strømningsbanen er i hver posisjon, hvordan den aktiveres (solenoid, pilottrykk, manuell spak), og hva standard-/fjærreturposisjonen er. Standardposisjonen forteller deg hva som skjer under et strømbrudd eller når det ikke er noe kommandosignal – dette er kritisk sikkerhetsinformasjon for enhver maskin.

En ventil i feilsikker lukket (blokkert senter) tilstand vil holde en last på plass hvis strømmen går bort. En ventil i feilsikker åpen (flytende senter) tilstand vil tillate at en hengende last faller. Denne forskjellen har betydelige sikkerhetsimplikasjoner og må forstås når du leser skjemaer for løfte- eller støtteapplikasjoner.

Trinn 5 — Spor pilot- og dreneringsledningene

Følg de stiplede linjene gjennom skjemaet. Disse kontrollsignallinjene avslører ofte logikken til kretsen - hvilken ventil som styrer hvilken annen ventil, hvor sekvenslogikk er innebygd, og hvor trykktilbakemeldingssløyfer eksisterer. Mange skjemaer bruker pilotstyrte retningsventiler der pilottrykket kommer fra en separat pilotforsyningskrets trukket ved redusert trykk (vanligvis 30–50 bar ) sammenlignet med hovedarbeidstrykket.

Avløpsledninger er også kritiske å spore. Komponenter med intern lekkasje - variable pumper, hydrauliske motorer, noen proporsjonale ventiler - krever en lavtrykksavløpsledning tilbake til tanken. Hvis avløpsledningen blir blokkert eller utvikler mottrykk over ca 5–10 bar , vil akseltetninger svikte. Skjemaet viser deg hvor disse avløpsledningene er og bekrefter at de går tilbake til tanken separat fra hovedreturledningen.

Trinn 6 — Bekreft trykkbegrensnings- og sikkerhetsenheter

Finn hver avlastningsventil på skjemaet. Hovedsystemets avlastningsventil i HPU angir maksimalt tillatt systemtrykk. Sekundære avlastningsventiler på individuelle aktuatorkretser beskytter de spesifikke kretsene mot lastinduserte trykktopper. I et godt designet system bør hovedavlastningsventilens innstillingstrykk være ca 10–15 % over det høyeste arbeidstrykket som kreves av enhver aktuator i systemet.

Vanlige kretstyper og hvordan du gjenkjenner dem

Hydrauliske kretser er bygget fra et relativt lite antall tilbakevendende mønstre. Å gjenkjenne disse mønstrene på en skjematisk setter dramatisk fart på lesingen og gir deg umiddelbar innsikt i kretsens oppførsel.

Måler-inn-, måler-ut- og utluftingshastighetskontrollkretser

Hastighetskontroll av en sylinder eller motor oppnås ved å begrense strømningen. I en måler-inn krets , er strømningskontrollventilen plassert i tilførselsledningen til aktuatoren - den begrenser hvor raskt væske kommer inn i aktuatoren. I en måler ut krets , er strømningskontrollventilen plassert i returledningen - den begrenser hvor raskt væsken forlater aktuatoren. Målerutgang er å foretrekke for overløpsbelastninger fordi den opprettholder positivt mottrykk som forhindrer at lasten løper unna raskere enn pumpen tilfører væske.

A avløpskrets plasserer strømningsreguleringsventilen i en grenledning som avleder noe pumpestrøm direkte til tanken, i stedet for å sette den i aktuatorens tilførsels- eller returledning. Dette er mer energieffektivt fordi overflødig strøm omgår aktuatoren ved lavere trykk, men det gir mindre presis hastighetskontroll under varierende belastning.

Regenerative kretser

En regenerativ krets vises på et skjema som en forbindelse mellom stangendeporten til en sylinder og forsyningsledningen med hetteenden. Når retningsreguleringsventilen forskyves for å forlenge sylinderen, føres returstrømmen på stangenden tilbake til lokket i stedet for til tanken. Dette øker forlengelseshastigheten fordi den effektive strømningen til lokket er lik pumpestrøm pluss returstrøm fra stangsiden. Avveiningen er redusert kraftkapasitet under det regenerative slaget. Regenerative kretser brukes i presstilnærmingsfaser, glideapplikasjoner og alle situasjoner der rask traversering før full kraftkontakt er nødvendig.

Lastholdende kretser som bruker motvektsventiler

Når et skjema viser en motbalanseventil på stangendeporten til en vertikalt montert sylinder, er kretsen utformet for å forhindre at lasten synker under tyngdekraften når retningsventilen er i nøytral eller når en linje sprekker. Motvektsventilen krever et pilotsignal fra tilførselssiden for å åpne, noe som betyr at lasten bare kan senkes når pumpen aktivt leverer trykk - lasten kan ikke falle fritt selv om en slange svikter mellom ventilmanifolden og sylinderen. Motbalanseventilens innstilte trykk er typisk 1,3 ganger det maksimale belastningsinduserte trykket for å forhindre skravling og samtidig tillate kontrollert senking.

Akkumulatorkretser

Et akkumulatorsymbol (en sirkel delt med en buet linje som representerer separatormembranen eller blæren) indikerer energilagring i kretsen. Akkumulatorer tjener flere formål - de kan levere høy øyeblikkelig strømning for kortvarige aktiveringer uten å kreve en stor pumpe, de kan opprettholde systemtrykket under perioder med inaktiv pumpe, og de demper trykktopper. Når du ser en akkumulator på et skjema, se også etter en sikkerhetsavlastningsventil eller tømmeventilkrets som lar det lagrede trykket slippes ut til tanken før vedlikeholdsarbeid - dette er en obligatorisk sikkerhetsfunksjon i enhver akkumulert hydraulikkkrets.

Leser proporsjonale og servoventilkretser

Proporsjonalventiler og servoventiler vises på skjemaer som retningsreguleringsventilsymboler med ytterligere detaljer som indikerer kontinuerlig variabel posisjonering i stedet for diskret veksling. En proporsjonal retningsventil er ofte tegnet som et standard retningsventilsymbol med en proporsjonal solenoid indikert med et symbol som viser en variabel fjær eller et symbol merket med "proporsjonal" eller "PROP" i etiketten. En servoventil er tegnet på samme måte, men ofte med et dreiemomentmotorsymbol og intern tilbakemeldingsbane som indikerer spoleposisjonskontroll med lukket sløyfe.

Kretser som bruker disse ventilene er typisk lukkede sløyfeposisjons- eller hastighetskontrollsystemer. Skjemaet vil vise tilbakemeldingssensorer - lineære posisjonstransdusere (LVDTs), roterende enkodere eller trykktransdusere - med signallinjer som går tilbake til en kontrollerblokk. Disse signallinjene vises vanligvis som tynne linjer eller annotert som elektriske signaler i stedet for hydrauliske linjer. Å forstå hvilke signaler som er hydrauliske og hvilke som er elektriske er viktig når man leser disse mer komplekse skjemaene. Kontrollblokken kan vises som et enkelt rektangel med merkede innganger og utganger, med det detaljerte elektriske skjemaet på et separat tegningssett.

Den Hydraulisk kraftenhet tilførsel av servoventilkretser må gi eksepsjonelt ren væske - vanligvis ISO 4406 renhetsklasse 16/14/11 eller bedre — fordi servoventiler har innvendige klaringer på 2–5 mikron og er ekstremt følsomme for partikkelforurensning. HPU-skjemaet for servosystemer vil vise høyeffektive trykkfiltre (vurdert til 3–10 mikron absolutt) i tillegg til standard returledningsfilter.

Hvordan komponentkodenumre og referanselister fungerer

Hver komponent på et profesjonelt hydraulisk skjema er merket med en alfanumerisk referanse, slik som V1, V2, CV3, RV1, CYL-A eller M1. Disse kodene tilsvarer en komponentliste (også kalt en stykkliste eller deleliste) som vises enten i tittelblokkområdet på tegningen eller på et separat dokument. Komponentlisten gir deg produsenten, modellnummeret og nøkkelspesifikasjonene for hver merkede komponent.

For feilsøking er tagnummeret den mest effektive veien til å finne dataarket for en bestemt komponent. Hvis skjemaet viser at ventil V3 skal skifte når solenoid Y3 er aktivert, men sylinderen ikke beveger seg, slår du opp V3 i komponentlisten for å finne den eksakte ventilmodellen, og henter deretter databladet for å sjekke spesifikasjoner for elektrisk spole, spolekonfigurasjonsalternativer og minimumskrav til driftstrykk.

Vanlige Tag-konvensjoner du vil møte

• P or PU — Pumpeenhet eller hydraulisk kraftenhet
• M — Elektrisk motor eller hydraulisk motor (sammenheng avgjør hvilken)
• V or DCV — Retningsstyreventil
• RV — Avlastningsventil
• CV — Tilbakeslagsventil
• FC or FCV — Strømningsreguleringsventil
• CYL — Sylinder
• ACC — Akkumulator
• F or FLT — Filter
• HAN — Varmeveksler
• Y - Magnetspole (fra den tyske "Zugmagnet" eller elektromekanisk konvensjon)
• B or PS — Trykkbryter eller trykksensor

Bruke skjemaer for feilsøking og feilsøking

Den most practical use of hydraulic schematics in day-to-day work is fault diagnosis. A schematic gives you a logical map of the system that allows you to systematically isolate a fault rather than guessing or swapping parts at random. Experienced hydraulic technicians use a process called "half-splitting" — using the schematic to identify the midpoint of a suspect circuit and testing there first, then eliminating half the circuit as the fault source with each test.

Diagnostisere en sylinder som ikke vil forlenges

Bruk skjemaet til å spore flytbanen som skal eksistere når utvidelseskommandoen er gitt. Start ved HPU, kontroller at systemtrykket er tilstede. Følg linjen til retningsreguleringsventilen — blir solenoiden aktivert (sjekk det elektriske skjemaet for kontrollsignalet)? Hvis solenoiden er bekreftet aktivert, skifter ventilen (trykket skal vises ved sylinderens lokke-ende i henhold til skjemaet)? Hvis det oppstår trykk ved hetteenden, men sylinderen ikke beveger seg, er problemet sannsynligvis på retursiden - en blokkert returbane, en grepet motvektsventil eller en sviktet sylinderforsegling som omgår væske fra hetteenden til stangenden internt.

Hvert av disse diagnostiske trinnene krever at du vet nøyaktig hva skjemaet viser som skal skje på hvert punkt. Uten skjemaet tester du blind.

Identifisere symptomer på forurensning på et skjema

Når et hydraulisk system utvikler forurensningsrelaterte problemer, hjelper skjemaet deg med å forstå hvilke komponenter som er mest utsatt. Proporsjonal- og servoventiler med fine innvendige klaringer vil svikte først. Filterindikatorer - vist på skjemaet som trykkdifferensialindikatorer over filterelementer - vil utløses tidligere enn vanlig. Skjemaet viser de renslighetskritiske komponentene (vanligvis de med indre klaringer under 10 mikron), slik at du vet hvor du skal fokusere inspeksjonen når det er mistanke om forurensning.

Lese skjemaer ved siden av den hydrauliske kraftenheten under igangkjøring

Under første igangkjøring av et system, brukes skjemaet til å verifisere at hver ventil er i riktig konfigurasjon, hver trykkinnstilling er korrekt, og hver strømningsbane fungerer som den er designet. En systematisk tilnærming innebærer å sjekke hver avlastningsventil ved å opprette belastningstilstanden beskrevet i igangkjøringsprosedyren og bekrefte at systemet når det spesifiserte avlastningstrykket - vanligvis ved å bruke en kalibrert testmåler ved testpunktet vist på skjemaet. HPU-en settes vanligvis først i drift isolert, og bekrefter pumpens utgangstrykk og strømning, før de feltmonterte kretskomponentene aktiveres.

Forskjeller mellom enkle og komplekse fleraktuatorskjemaer

Et enkelt en-sylindret skjema kan ha færre enn 20 komponenter og passe på et enkelt A3-ark. Et komplekst multiaktuatorsystem – som en stor presse med 12 sylindre, flere hastighetstrinn og samtidige krav til lastholding – kan kjøre til 10 eller flere tegneark med hundrevis av komponenter. Lesetilnærmingen skaleres deretter.

For flerarksskjemaer dekker hvert ark typisk én funksjonssone på maskinen, med kryssreferanser som viser hvor en linje fra ett ark kobles til en linje på et annet ark. Disse kryssreferansene vises som trekantede eller sirkulære flagg med et arknummer og linjereferanse — for eksempel "→ SH3/L12" som betyr at linjen fortsetter på ark 3 på linje 12. Følg alltid disse kryssreferansene når du sporer en strømningsbane, i stedet for å anta at en linje som ender ved et flagg er en blindvei.

Store skjemaer for multiaktuatorsystemer inkluderer ofte en funksjonstabell eller sannhetstabell som viser hvilke solenoider som aktiveres i hver maskindriftsmodus. Denne tabellen er enormt nyttig for å forstå systemlogikken uten å mentalt spore hver ventiltilstand for hver driftstilstand. Hvis en slik tabell er inkludert, les den ved siden av skjemaet - den kondenserer kretslogikken til et lett skanbart format.

Praktiske tips for å forbedre den skjematiske lesehastigheten og nøyaktigheten

Å lese hydrauliske skjemaer flytende er en ferdighet bygget gjennom gjentatt eksponering for ekte diagrammer, ikke bare memorering av symboltabeller. Følgende vaner vil akselerere utviklingen din betraktelig.

• Skriv alltid ut skjemaer som er store nok til å leses komfortabelt – A1 eller større for komplekse systemer. Lesing av et 20-komponents skjema på en A4-utskrift fører til feilidentifikasjon av tilkoblinger og linjetyper.
• Bruk en highlighter for å spore strømningsbaner - én farge for trykktilførselsbanen, en annen for returbanen, en tredje for pilotlinjer. Denne visuelle lagdelingen avslører kretsstrukturen raskt.
• Les alltid komponentlisten før du studerer symbolene. Å vite at en komponent er en "Parker D1VW serie proporsjonal ventil med fjærsentrert spole" forteller deg mer enn symbolet alene om dens oppførsel.
• Når du møter et ukjent symbol, slå det opp umiddelbart i stedet for å hoppe over det. En enkelt uidentifisert komponent kan gjøre en hel underkrets uforståelig.
• Øv deg ved å laste ned offentlig tilgjengelige skjematiske eksempler fra produsenter av industrielt utstyr – mange publiserer opplæringsskjemaer for vedlikeholdsteknikere. Bosch Rexroth, Parker Hannifin og Eaton har alle utdanningsressurser med kommenterte eksempelskjemaer.
• Når du leser et skjema for en maskin du står ved siden av, spor rørene og slangene fysisk på maskinen mens du følger linjene på skjemaet. Denne broen mellom det todimensjonale diagrammet og den tredimensjonale maskinen er den raskeste måten å internalisere hvordan skjemaer representerer virkeligheten.
• Vær spesielt oppmerksom på delen Hydraulisk kraftenhet når du leser et nytt skjema. HPU definerer systemets trykkkapasitet, strømningskapasitet, filtreringsstandard og termisk styringstilnærming – som alle begrenser hva resten av kretsen kan gjøre.

De fleste profesjonelle hydrauliske ingeniører når et nivå av komfortabel skjematisk leseferdighet 3–6 måneder regelmessig eksponering for ekte systemdokumentasjon. Vedlikeholdsteknikere som jobber med samme maskintype daglig kan bli svært raske lesere av den spesifikke skjemastilen innen 4–8 uker . Nøkkelen er konsekvent, aktivt engasjement med ekte diagrammer i stedet for passiv gjennomgang av symboldiagrammer.
