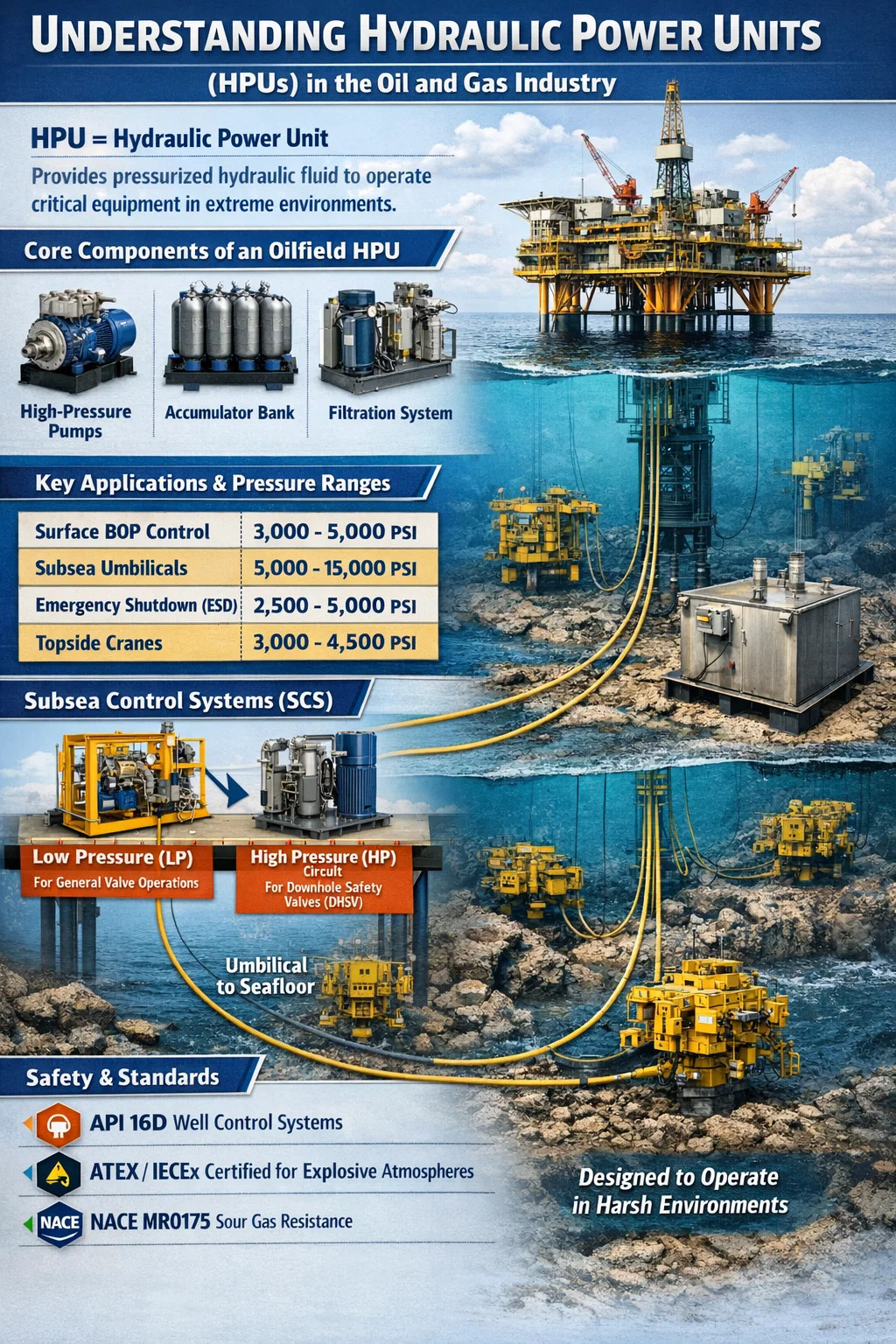

Definere HPU i olje- og gasssektoren
I olje- og gassindustrien står HPU for Hydraulisk kraftenhet . Det er et selvstendig system designet for å generere, lagre og levere trykksatt hydraulikkvæske for å drive ulike kritiske mekaniske operasjoner. I motsetning til stogard industrielle enheter, en olje og gass hydraulisk kraftenhet er konstruert for å tåle ekstreme miljøer, som offshore-plattformer eller dyphavs-undervannsrammer, der pålitelig kraft er nødvendig for å betjene sikkerhetsventiler, utblåsningssikringer og navlestrengskontrolllinjer.
Hovedformålet med en HPU på dette feltet er å fungere som "hjertet" i kontrollsystemer, og sikre at selv om primær elektrisk kraft svikter, kan den lagrede energien i hydrauliske akkumulatorer utføre nødavstengningsprosedyrer for å beskytte miljøet og personell.
Kjerne operasjonelle komponenter i en oljefelt-HPU
En olje og gass hydraulisk kraftenhet består av flere kraftige komponenter spesielt utvalgt for holdbarhet og presisjon. Fordi feil i oljefeltet kan være katastrofale, har disse enhetene ofte høye nivåer av redundans.
Trykkgenerering og lagring
Systemet bruker høytrykkspumper (ofte stempel- eller membrantyper) drevet av elektriske motorer eller luftkompressorer. En fremtredende funksjon i denne sektoren er Akkumulatorbank . Dette er trykkbeholdere som lagrer hydraulisk energi ved hjelp av komprimert nitrogen. I et typisk offshore-oppsett, en hydraulisk kraftenhet kan opprettholde trykket mellom 3 000 PSI og 10 000 PSI , som muliggjør umiddelbar aktivering av ventiler selv under en total pumpesvikt.
Væskehåndtering og filtrering
Hydraulikkvæsken som brukes i olje- og gass-HPU-er er ofte spesialisert, for eksempel vann-glykolblandinger for undervannsapplikasjoner for å forhindre miljøskader i tilfelle lekkasjer. Reservoaret er vanligvis laget av 316L rustfritt stål for å motstå salt-spray korrosjon, og filtreringssystemer er ofte vurdert til 3 til 10 mikron for å beskytte følsomme magnetventiler.
Primære applikasjoner i offshore og undervannsmiljøer
Nytten til en hydraulisk kraftenhet spenner over hele livssyklusen til en brønn, fra boring til produksjon og eventuell dekommisjonering.
| Søknad | Funksjonen til HPU | Typisk trykkområde |
| Overflate BOP-kontroll | Åpning/lukking Blowout Preventer rams | 3000 - 5000 PSI |
| Subsea Umbilicals | Kraft til undersjøiske trær og manifolder | 5 000 - 15 000 PSI |
| Emergency Shutdown (ESD) | Feilsikker stenging av produksjonsventiler | 2500 - 5000 PSI |
| Toppsidekraner | Løfting av tungt utstyr på plattformer | 3000 - 4500 PSI |
Vanlige HPU-applikasjoner og deres respektive tekniske krav innen olje og gass.
HPU-rolle i undervannskontrollsystemer (SCS)
Kanskje den mest kritiske rollen til en hydraulisk kraftenhet finnes i undervannsproduksjon. I denne sammenhengen er HPU-en plassert på oversiden (plattformen eller fartøyet) og sender væske gjennom en flere mil lang "navlestreng"-kabel til havbunnen.
Disse enhetene er delt inn i Lavtrykk (LP) and Høytrykk (HP) kretser. LP-kretsen håndterer vanligvis generelle ventiloperasjoner, mens HP-kretsen er reservert for dyptliggende nedihulls sikkerhetsventiler (DHSV). DHSV krever konstant hydraulisk trykk for å holde seg åpen; hvis hydraulisk kraftenhet mister trykket, lukker en kraftig fjær i ventilen den automatisk, tetter brønnhullet og forhindrer oljesøl.
Designstandarder og miljøoverholdelse
I oljefeltet er en HPU ikke bare en pumpe på en tank. Den må overholde strenge internasjonale standarder for å sikre sikkerhet og interoperabilitet.
- API 16D: Standarder for kontrollsystemer for borebrønnkontrollutstyr.
- ATEX/IECEx: Sertifisering for utstyr brukt i eksplosive atmosfærer, som sikrer hydraulisk kraftenhet motoren vil ikke antenne løs gass.
- NACE MR0175: Krav til materialer som er motstandsdyktige mot sulfidspenningssprekker i "surgass"-miljøer.
Videre er disse enhetene ofte montert i DNV 2.7-1 sertifiserte offshore-containere eller "crash-rammer", slik at de trygt kan løftes med kraner fra forsyningsbåter til rigger i tung sjø uten å skade de interne hydrauliske komponentene.
Vedlikeholds- og pålitelighetsmålinger
Pålitelighet måles gjennom strenge tester. En typisk hydraulisk kraftenhet i en kritisk ESD-krets gjennomgår en "Partial Stroke Test" (PST) for å sikre at ventilene reagerer. Vedlikehold involverer regelmessig analyse av hydraulikkvæske for å sjekke renslighetsnivåene "NAS Class". Hvis oljerenheten overstiger NAS 6 eller ISO 17/15/12 , øker risikoen for at ventilen setter seg fast, noe som er uakseptabelt i olje- og gassoperasjoner med høy innsats.
Ved å gi en jevn, pålitelig kraftkilde, hydraulisk kraftenhet er fortsatt ryggraden i sikkerhet og automatisering i moderne energiutvinning.
