Hva er hydraulisk kraft? Hvordan det fungerer og nøkkelapplikasjoner

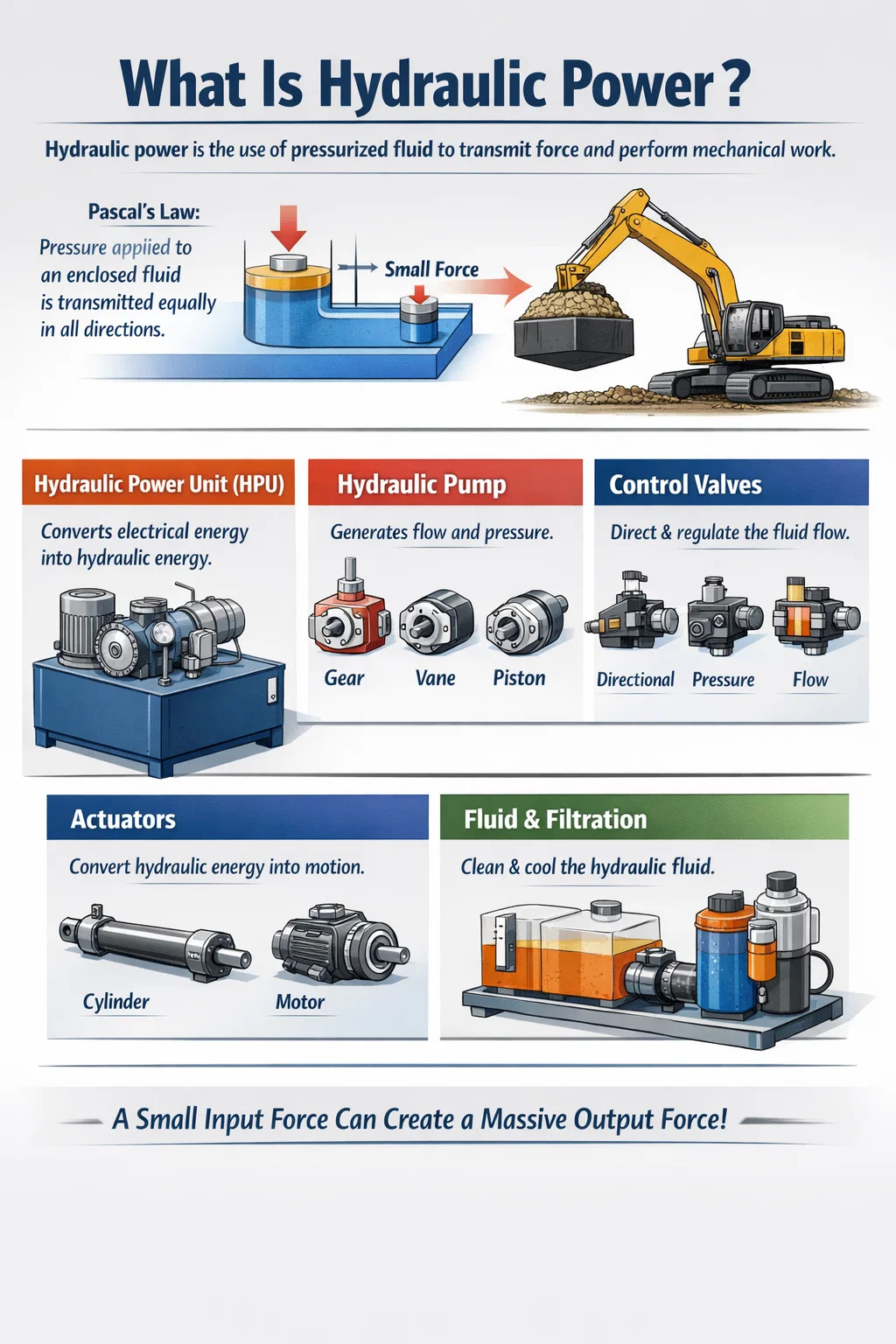

Hva er hydraulisk kraft – det direkte svaret

Hydraulisk kraft er bruken av trykksatt væske - nesten alltid oljebasert - for å overføre kraft og utføre mekanisk arbeid. Det grunnleggende prinsippet er Pascals lov: trykk påført en lukket væske overføres likt i alle retninger. Dette betyr at en relativt liten inngangskraft, som virker på et lite stempelområde, kan forsterkes til en massiv utgangskraft på et større stempelområde. Rent praktisk er det derfor en kompakt hydraulisk sylinder kan løfte en 30-tonns gravemaskinskuffe, klemme en presse med tusenvis av kilonewton, eller drive et skips styreutstyr med presis, repeterbar nøyaktighet.

Energikilden i et hydraulisk system er hydraulisk kraftenhet (HPU) - noen ganger kalt en hydraulisk kraftpakke eller kraftstasjon. Den konverterer elektrisk (eller diesel) energi til hydraulisk energi ved å drive en pumpe som setter væske under trykk, og deretter distribuerer det trykket gjennom slanger, ventiler og sylindre til der arbeidet må utføres. Uten en riktig størrelse HPU kan ikke selv de mest sofistikerte nedstrømskomponentene yte pålitelig.

Hydraulisk effekt måles i kilowatt (kW) eller hestekrefter (HP), og systemtrykket er vurdert i bar eller PSI. Industrielle hydrauliske systemer opererer vanligvis mellom 150 bar (2175 PSI) og 350 bar (5076 PSI) , selv om ultrahøytrykkssystemer i romfart eller undervannsapplikasjoner kan overstige 700 bar. Strømningshastighet – målt i liter per minutt (L/min) eller gallons per minutt (GPM) – bestemmer aktuatorhastigheten, mens trykket bestemmer kraftutgangen.

Kjernekomponenter i et hydraulisk system

En komplett hydraulisk krets er sammensatt av flere avhengige komponenter. Hver og en spiller en bestemt rolle; en svakhet i noen del forringer den generelle systemytelsen.

Hydraulisk kraftenhet (HPU)

HPU er hjertet i systemet. Den består typisk av en elektrisk motor eller forbrenningsmotor, en hydraulisk pumpe, et reservoar (tank) for væskelagring, en varmeveksler eller kjølekrets, filtreringsenheter, trykkavlastningsventiler og en akkumulator i mange utførelser. Magasinkapasiteten varierer fra noen få liter i kompakte kraftpakker til flere tusen liter på store industristasjoner. Motorvurderinger for industrielle HPU-er strekker seg vanligvis fra 0,37 kW til over 500 kW , avhengig av søknadsbehov.

Hydraulisk pumpe

Pumpen konverterer mekanisk energi til hydraulisk strømning. De tre dominerende pumpetypene i industriell bruk er girpumper (kostnadseffektive, trykk opp til ~250 bar), vingepumper (jevn strømning, 70–175 bar) og stempelpumper (høyeste trykk og effektivitet, opptil 420 bar eller mer). Stempelpumper med variabel fortrengning er spesielt verdsatt fordi de justerer strømningseffekten for å matche belastningsbehovet, og reduserer energiforbruket med 20–40 % sammenlignet med alternativer med fast forskyvning.

Kontrollventiler

Retningsreguleringsventiler leder væske til riktig aktuator. Trykkreguleringsventiler (avlastning, reduksjon, sekvens) beskytter kretsen og styrer kraftutgangen. Strømningsreguleringsventiler styrer aktuatorhastigheten. Moderne systemer bruker i økende grad proporsjonal- eller servoventiler, som reagerer på elektroniske signaler for å muliggjøre lukket sløyfekontroll – avgjørende for CNC-maskiner, sprøytestøping og robotikk.

Aktuatorer

Aktuatorer konverterer hydraulisk energi tilbake til mekanisk arbeid. Lineære aktuatorer (sylindere) produserer skyve/trekkkraft, mens hydrauliske motorer produserer roterende dreiemoment. Sylinderboringsdiametre varierer fra 20 mm i kompakte maskiner til over 1000 mm i stort pressutstyr. En sylinder med 200 mm boring som opererer ved 300 bar genererer ca 942 kN (omtrent 96 metriske tonn) av klem- eller løftekraft.

Væske og filtrering

Hydraulikkvæske betjener fire funksjoner samtidig: overføring av kraft, smøring av interne komponenter, avledning av varme og forsegling av klaringer. ISO VG 46 mineralolje er den mest brukte kvaliteten for industrimaskiner. Forurensning er den primære årsaken til hydrauliske feil - studier fra væskekraftindustrien viser det konsekvent over 70 % av feilene i hydraulikksystemet er forurensningsrelaterte. Målrenhet er typisk ISO 4406 klasse 16/14/11 for servosystemer og 18/16/13 for standardkretser.

Hvordan en hydraulisk kraftenhet fungerer — trinn for trinn

Å forstå den interne sekvensen til en HPU hjelper både med feilsøking og systemdesign.

1. Den elektriske motoren starter og driver hydraulikkpumpen med fast eller variabel hastighet.
2. Pumpen trekker væske fra reservoaret gjennom en sugesil, setter den under trykk og leverer den til trykkledningen.
3. En trykkavlastningsventil angir maksimalt systemtrykk. Hvis etterspørselen nedstrøms er lav, går overskuddsstrømmen tilbake til tanken gjennom avlastningsventilen og konverteres til varme – dette er grunnen til at energieffektivitet er viktig.
4. Væske under trykk går gjennom slanger eller stålrør til retningsreguleringsventilens manifold.
5. Når en operatør eller PLS signaliserer at en ventil skal skifte, går væsken til den aktuelle aktuatoren. Aktuatoren forlenges, trekkes tilbake eller roterer etter kommando.
6. Returvæske fra aktuatoren strømmer tilbake til reservoaret gjennom et returfilter, som fjerner partikler generert av komponentslitasje.
7. En varmeveksler eller luftblåsingskjøler holder oljetemperaturen innenfor det anbefalte området - vanligvis 35°C til 60°C — for å beskytte tetninger og opprettholde viskositeten.
8. Sensorer overvåker trykk, temperatur og væskenivå, og mater data til kontrollpanelet eller SCADA-systemet for sanntidsovervåking.

En akkumulator - en trykkbeholder med en gassladet blære - kan legges til for å lagre hydraulisk energi og frigjøre den i scenarier med eksplosjonsbehov, slik at HPU-en kan bruke en mindre motor samtidig som den oppfyller toppbelastningskravene. Denne teknikken er vanlig i kantpressemaskiner og støpeutstyr.

Hydraulisk kraft vs. elektrisk og pneumatisk kraft

Ingeniører sammenligner ofte hydrauliske, elektriske og pneumatiske systemer før de forplikter seg til et design. Hver tilnærming har genuine styrker og konkrete begrensninger.

Hydraulisk kraft har en klar fordel i applikasjoner som krever svært høy kraft i en kompakt form. En hydraulisk sylinder som produserer 500 kN kan veie 30 kg; å oppnå samme kraft med en kuleskrue elektrisk aktuator kan kreve et system som veier fem ganger så mye. Omvendt, der sub-millimeter posisjoneringsnøyaktighet og nulllekkasjekrav dominerer, har elektriske servodrev i stor grad erstattet eldre hydrauliske design i maskinverktøy og halvlederutstyr.

Moderne elektrohydrauliske systemer kombinerer begge verdener: en servomotor med variabel hastighet driver den hydrauliske pumpen, og leverer trykk og flyt etter behov med effektiviteter som nærmer seg elektrisk aktivering, samtidig som krafttettheten til hydraulikk opprettholdes. Disse servohydrauliske kraftenhetene blir raskt tatt i bruk innen sprøytestøping og metallforming.

Nøkkelindustrier og bruksområder for hydraulisk kraft

Hydraulisk kraft er innebygd i nesten alle sektorer som involverer tung lastbevegelse, forming eller kraftkontroll. Det globale markedet for hydraulisk utstyr ble verdsatt til ca USD 40 milliarder i 2023 og anslås å vokse med en CAGR på rundt 4,5 % gjennom 2030, drevet av byggeaktivitet og etterspørsel etter industriell automasjon.

Anlegg og mobilt utstyr

Gravemaskiner, bulldosere, kraner og lastere er helt avhengig av hydraulisk kraft for bevegelse av bom, arm og skuffe. En standard 20-tonns gravemaskin har en hydraulisk kraftenhet som leverer omtrent 130–180 kW ved systemtrykk rundt 350 bar. De lastfølende hydrauliske systemene på moderne gravemaskiner justerer automatisk pumpeforskyvningen for å matche den øyeblikkelige gravekraften som kreves, og reduserer drivstofforbruket med opptil 25 % sammenlignet med eldre konstanttrykksystemer.

Metallforming og presseteknologi

Hydrauliske presser for stempling, smiing, dyptrekking og trykkstøping krever kontrollerte, svært høye klemkrefter som er vanskelige å oppnå med mekaniske drivverk. Store smipresser opererer kl 50 MN til 750 MN (meganewtons), drevet av flere HPUer som jobber parallelt. Kantpressemaskiner for bøying av metallplater bruker servohydrauliske kraftenheter for å oppnå repeterbarhet på ±0,01 mm ramposisjon - en spesifikasjon som ville være umulig med hydrauliske kretser med fast flyt.

Offshore og marin hydraulikk

Undersjøiske hydrauliske systemer kontrollerer utblåsningssikringer (BOP), fjernstyrte kjøretøy (ROV) og ankerspill på offshoreplattformer. Høytrykks hydrauliske kraftenheter vurdert til opptil 690 bar brukes i dypvanns BOP-kontrollsystemer. Skipsdekksutstyr - kraner, lukedeksler, akterramper - er avhengig av sentraliserte hydrauliske kraftstasjoner som fordeler trykket gjennom fartøyet.

Industriell produksjon

Sprøytestøpemaskiner, støpemaskiner, gummivulkaniseringspresser og papirfabrikkutstyr bruker alle dedikerte HPU-er. En typisk 1000-tonns sprøytestøpemaskin krever en hydraulisk kraftenhet vurdert til 55–75 kW med en strømningshastighet på 100–200 L/min. Overgang av disse maskinene til servohydrauliske HPU-er reduserer vanligvis strømforbruket med 30–60 % per produksjonssyklus.

Luftfart og forsvar

Flykontrollflater, landingsutstyr og skyvevendere er avhengig av hydrauliske systemer som opererer kl 207 bar (3000 PSI) på eldre kommersielle fly og 345 bar (5000 PSI) på nyere design som Boeing 787 og Airbus A380. Vektbesparelsen ved å operere ved høyere trykk tillater mindre, lettere komponenter. Militære kjøretøyer - stridsvogner, haubitser, ubåtperiskoper - er på samme måte avhengige av kompakte hydrauliske kraftsystemer.

Fornybar energi

Kontrollsystemer for vindturbinstigning – som vinkler hvert blad for å optimalisere kraftopptak og forhindre overhastighet – bruker hydrauliske akkumulatorer og sylindre. Hydrauliske pitch-systemer gir vanligvis backup-energilagring (i akkumulatoren) til fjærbladene på en sikker måte under en nettfeil, en sikkerhetsfunksjon som elektrohydrauliske systemer håndterer pålitelig selv i ekstrem kulde eller varme.

Velge riktig hydraulisk kraftenhet

Å velge en hydraulisk kraftenhet innebærer å balansere flere tekniske og operasjonelle parametere. Underdimensjonering av HPU fører til langsomme syklustider, overoppheting og for tidlig slitasje. Overdimensjonering sløser med kapital og energi.

Trykk- og strømningskrav

Start med beregning av aktuatorlast. For en sylinder: Kraft (N) = Trykk (Pa) × Areal (m²). Hvis du trenger 200 kN fra en 100 mm boresylinder, trenger du minst 255 bar arbeidstrykk (med sikkerhetsmargin). Strømningshastighet bestemmer hastighet: en sylinder med en 100 mm boring som strekker seg med 50 mm/s trenger ca. 24 l/min . Motoreffekten som kreves er P (kW) = [Trykk (bar) × Flow (L/min)] ÷ 600, justert for pumpeeffektivitet (vanligvis 85–90 %).

Reservoardimensjonering

En vanlig tommelfingerregel er å dimensjonere reservoaret på 3–5 ganger pumpens strømningshastighet per minutt . En pumpe som leverer 40 L/min trenger derfor et reservoar på 120–200 liter. Dette volumet gir tilstrekkelig oppholdstid til at medført luft kan unnslippe, varme forsvinne og partikler til å sette seg før væske resirkulerer til pumpeinntaket.

Fast vs. variabel forskyvning

HPU-er for girpumper med fast fortrengning er de mest økonomiske på forhånd, men leverer kontinuerlig full flyt uavhengig av behov, og konverterer overflødig energi til varme. HPU-er for stempelpumpe med variabel fortrengning koster omtrentlig 2-3 ganger mer i utgangspunktet, men kan redusere energikostnadene nok til å oppnå en tilbakebetalingstid på 18–36 måneder i kontinuerlige produksjonsmiljøer. For periodiske driftssykluser - der maskinen er inaktiv mer enn 50 % av tiden - er en HPU med fast pumpe med en avlastningsventil ofte det bedre økonomiske valget.

Servo-hydrauliske kraftenheter

Servo-hydrauliske (eller elektrohydrauliske) kraftenheter parer en vekselstrøms-servomotor med variabel hastighet med en pumpe med fast fortrengning. Frekvensomformeren justerer motorturtallet for å matche den nøyaktige strømmen og trykket som kreves i hvert øyeblikk i syklusen. Denne arkitekturen leverer energisparing på 40–70 % kontra konvensjonelle konstanthastighets HPU-er i applikasjoner som sprøytestøping, og det reduserer støynivået med 10–15 dB(A) fordi motoren bremser dramatisk under holdefaser.

Design av kjølesystem

Hver watt energi som går tapt i et hydraulisk system blir til varme i oljen. Et system med en 37 kW motor som opererer med 75 % effektivitet genererer omtrent 9 kW spillvarme som må fjernes kontinuerlig. Air-blast kjølere er standard for mobilt utstyr; Vannkjølte varmevekslere foretrekkes for innendørs industrielle installasjoner hvor omgivelsestemperaturen er kontrollert. Unnlatelse av å dimensjonere kjøling på riktig måte forkorter tetnings- og pumpelevetiden betraktelig - oljetemperatur som overstiger 80°C akselererer oksidasjon, og dobler væskenedbrytningshastigheten for hver 10°C økning.

Hydrauliske væsketyper og deres innvirkning på ytelsen

Hydraulikkvæsken er like viktig som enhver mekanisk komponent - den er samtidig energibæreren, smøremiddelet, varmeoverføringsmediet og tetningsmassen.

• Mineralolje (ISO VG 32–68): Det vanligste valget. Utmerket smøring, bred tilgjengelighet, moderate kostnader. ISO VG 46 er standard for de fleste industrielle HPU-er som opererer ved 20–50°C omgivelsestemperatur.
• Vann-glykol væsker: Brannbestandig, brukt i stålverk og støpeanlegg. Krev høyere pumpehastigheter for å kompensere for lavere smøreevne og ha en korrosiv effekt på sink-, kadmium- og magnesiumkomponenter.
• Fosfatestervæsker: Høyeste brannmotstand, brukt i luftfart og kraftproduksjon. Uforenlig med standard nitriltetninger — fluorkarbon (Viton) tetninger er obligatoriske.
• Biologisk nedbrytbar vegetabilsk olje eller syntetiske estervæsker: Nødvendig i miljøsensitive applikasjoner som skogsutstyr eller nær vannveier. Sammenlignbar smøring med mineralolje, men med høyere biologisk nedbrytbarhet (>90 % på 28 dager i henhold til OECD 301B).
• Syntetiske PAO-væsker: Overlegen ytelse ved ekstreme temperaturer (-54°C til 135°C), lav oksidasjonshastighet og svært lang levetid. Brukes i flyhydraulikk og arktisk anleggsutstyr.

Overvåking av væsketilstand – sporing av viskositet, syretall, partikkelantall og vanninnhold – forlenger systemets levetid og forhindrer uplanlagt nedetid. Oljeanalyseprogrammer ved store industrianlegg oppnår rutinemessig væskelevetid på 5 000–10 000 timer , kontra standard endringsintervall på 2000 timer som anbefales når det ikke er på plass noe overvåkingsprogram.

Vanlige hydrauliske systemproblemer og hvordan diagnostiseres dem

Selv godt utformede hydrauliske systemer utvikler problemer over tid. Å kjenne symptomene og deres rotårsaker forkorter feilsøkingstiden fra timer til minutter.

Tilstandsbaserte vedlikeholdsprogrammer som kombinerer oljeanalyse, vibrasjonsovervåking på pumpen og motoren, og infrarød termisk avbildning av slangekoblinger og ventilhus kan forlenge gjennomsnittstiden mellom feil (MTBF) med 50–80 % sammenlignet med tidsbasert planlagt vedlikehold alene. Mange moderne hydrauliske kraftenheter inkluderer nå integrerte IoT-sensorer og skytilkobling, og leverer kontinuerlige helsedata til vedlikeholdsteam uten manuell inspeksjon.

Energieffektivitetsforbedringer i moderne hydrauliske kraftsystemer

Hydraulikk har historisk blitt kritisert for dårlig energieffektivitet sammenlignet med direkte elektriske stasjoner. Dette gapet har blitt betydelig mindre det siste tiåret gjennom flere teknologiske utviklinger.

• HPUer med variabel hastighet: Å matche motorhastigheten etter behov eliminerer strupingstap. Feltdata fra sprøytestøpeanlegg viser energibesparelser på 45–65 % mot baseline konstanthastighets HPUer, med tilbakebetalingsperioder på under to år ved typiske industrielle elektrisitetspriser.
• Lastfølende kretser: Pumpen øker kun trykket til litt over gjeldende belastningskrav (typisk 20–30 bar margin), i stedet for å opprettholde maksimalt systemtrykk til enhver tid. Dette alene reduserer pumpedriftsenergien med 15–30 % i kretser med variable belastningsprofiler.
• Energigjenvinning: På store presser og løfteutstyr gjenvinner regenerative hydrauliske kretser energi under returslaget ved å dirigere væske direkte fra stangenden til lokkets ende, noe som reduserer pumpens strømningsbehov med opptil 40 % ved raske bevegelser.
• Forbedrede tetninger og interne klaringer: Moderne lavfriksjonstetningsblandinger og strammere produksjonstoleranser reduserer interne lekkasjetap i pumper og motorer, og presser volumetrisk effektivitet over 97 % i høykvalitets stempelpumper mot 90–93 % i eldre design.
• Digital hydraulikk: Hurtigskruende på/av-ventiler erstatter kontinuerlig strupende proporsjonalventiler i enkelte applikasjoner, og tilbyr nesten null strupingstap samtidig som den opprettholder presis kontroll.

ISO 4413-standarden og den nyere ISO 16431 (hydraulisk systemeffektivitetsreferanse) er nå veiledende for nye HPU-spesifikasjoner i Europa og i økende grad i Nord-Amerika, og presser produsenter til å publisere verifiserte effektivitetstall som en del av anskaffelsesdokumentasjonen.

Sikkerhetsstandarder og beste praksis for hydrauliske kraftenheter

Hydrauliske systemer lagrer betydelig energi — et 200-liters reservoar ved 300 bar inneholder omtrent 3000 kJ lagret energi , sammenlignbar med den kinetiske energien til en liten bil som kjører i 180 km/t. Unnlatelse av å følge sikkerhetsprosedyrer forårsaker alvorlige skader fra høytrykksvæskeinjeksjon og utslipp av lagret energi.

• Trykkisolering før vedlikehold: Ta alltid trykket av systemet og lås ut/merk ut (LOTO) strømkilden før du åpner noen tilkobling. Anta aldri at en stoppet motor betyr null systemtrykk - akkumulatorer og lastindusert trykk i sylindere kan forbli på fullt arbeidstrykk på ubestemt tid.
• Hydrauliske injeksjonsskader: Et hull i en slange ved 200 bar kan injisere væske gjennom huden uten synlige sår. Enhver mistenkt injeksjonsskade krever umiddelbar kirurgi - det er en medisinsk nødsituasjon, ikke et mindre kutt.
• Slangeinspeksjonsintervaller: ISO 4413 anbefaler visuell slangeinspeksjon hver 3.–6. måned og utskifting uavhengig av tilstand ved produsentens spesifiserte levetid (vanligvis 6 år fra produksjonsdato eller 4 år fra installasjonsdato).
• Brannrisikohåndtering: Høytrykks mineraloljetåke antent av en nærliggende varmekilde er en brannfare. Å føre slanger bort fra varme overflater, bruke brannbestandig væske i høyrisikomiljøer og installere automatiske undertrykkingssystemer nær store HPU-er er anerkjente risikoreduserende tiltak.
• Relevante standarder: ISO 4413 (generelle sikkerhetskrav for hydraulisk væskekraft), EN 13135 (kraner — hydraulisk utstyr), NFPA T2.24.1 (USAs sikkerhetskrav for hydraulisk væskekraft), og CE-maskindirektiv 2006/42/EC for HPU-er på det europeiske markedet.

Ofte stilte spørsmål om hydraulisk kraft

Hva er forskjellen mellom hydraulisk kraft og hydraulisk trykk?

Hydraulisk trykk er en komponent i hydraulisk kraft. Effekt er lik trykk multiplisert med strømningshastighet: P (kW) = [bar × L/min] ÷ 600. Et system på 300 bar med 5 L/min strøm gir 2,5 kW. En annen på 100 bar med 50 L/min leverer også 8,3 kW. Høyt trykk alene betyr ikke høy effekt - strømningshastigheten betyr like mye.

Hvor lenge varer en hydraulisk kraftenhet vanligvis?

Med riktig væskevedlikehold og filterbytte holder en godt bygget industriell HPU vanligvis 15–25 år . Pumpen er vanligvis den første komponenten som slites, med nominell levetid på 8 000–20 000 timer avhengig av type, driftstrykk og væskerenhet. Girpumper er de mest holdbare i forurensede miljøer; stempelpumper gir lengst levetid når væskerenheten opprettholdes i ISO 4406 klasse 16/14/11 eller bedre.

Kan en hydraulisk kraftenhet brukes utendørs?

Ja, forutsatt at den er designet for utendørs bruk. Dette betyr IP65 eller høyere elektrisk kapslingsklassifisering for motoren og kontrollpanelet, rustfritt stål eller belagt reservoar og ramme, lavtemperaturvæske (ISO VG 32 eller syntetiske væsker klassifisert til -40°C for arktiske forhold), og UV-bestandige slangedeksler. Mobile HPUer på anleggsutstyr er iboende designet for utendørs bruk i all slags vær.

Hva får en hydraulisk kraftenhet til å overopphetes?

De vanligste årsakene er en underdimensjonert eller tilsmusset varmeveksler, overdreven intern lekkasje (som resirkulerer energi som varme uten å gjøre nyttig arbeid), en avlastningsventil satt for nær det nødvendige arbeidstrykket (som får den til å åpne seg ofte), og et reservoar som er for lite til å gi tilstrekkelig termisk masse. Drift over 80°C oljetemperatur kontinuerlig vil forkorte komponentens levetid betydelig og bør utløse undersøkelser.

Hva er forskjellen mellom en åpen og lukket hydraulisk krets?

I en åpen krets går returvæske fra aktuatoren tilbake til reservoaret før det trekkes inn i pumpen igjen. Dette er det vanligste arrangementet og forenkler kjøling og filtrering. I en lukket krets (eller lukket senter) går returvæsken direkte tilbake til pumpeinntaket, med bare en liten ladepumpe som fyller opp lekkasjetap. Lukkede kretser brukes primært med hydrauliske motorer med variabel forskyvning for hydrostatisk overføring i kjøretøy som skurtreskere, kompakte beltelastere og industrielle gaffeltrucker. De tilbyr jevn, trinnløs hastighetskontroll i begge retninger uten mekanisk girkasse.

Hvordan er en hydraulisk kraftenhet dimensjonert for en ny applikasjon?

Dimensjonering starter med aktuatorkravene: maksimal kraft (fra belastningsanalyse), nødvendig hastighet (fra krav til syklustid) og driftssyklus (prosent av tiden under full belastning). Beregn arbeidstrykk fra kraft og sylinderboring. Beregn nødvendig strømning fra hastighet og boring. Bruk en servicefaktor på 1,2–1,3 for å ta høyde for ineffektivitet. Velg en pumpe og motor som er klassifisert for disse utgangene, og dimensjoner deretter reservoaret og kjøleren for den resulterende varmebelastningen. Mange HPU-produsenter tilbyr gratis dimensjoneringsprogramvare – inntasting av disse parameterne genererer en anbefalt konfigurasjon automatisk.
