Hvordan en hydraulisk kraftenhet fungerer: Komplett veiledning

Hvordan en hydraulisk kraftenhet fungerer: Det korte svaret

A hydraulisk kraftenhet (HPU) fungerer ved å bruke en elektrisk motor eller forbrenningsmotor til å drive en hydraulisk pumpe, som trekker væske fra et reservoar og setter det under trykk. Den trykksatte væsken ledes deretter gjennom kontrollventiler til aktuatorer - sylindere eller hydrauliske motorer - som konverterer væskeenergien til mekanisk kraft eller bevegelse. Når væsken har fullført arbeidet, går den tilbake til reservoaret, hvor den filtreres og avkjøles før syklusen gjentas.

Denne lukkede sløyfeprosessen lar en kompakt enhet generere enorm kraft. En standard industriell HPU som opererer på 3000 PSI (207 bar) kan levere titusenvis av pund med skyve- eller trekkkraft gjennom en relativt liten sylinder, og det er grunnen til at hydrauliske systemer fortsatt er det dominerende valget innen tungt utstyr, produksjonspresser, bakkestøtte til romfart og marine applikasjoner.

Kjernekomponenter i en Hydraulisk kraftenhet

Å forstå hvordan en hydraulisk kraftenhet fungerer starter med å vite hva hver hovedkomponent gjør. Hver HPU – fra en 1-liters benkenhet til en 500-gallons industriell kraftpakke – inneholder de samme grunnleggende byggeklossene.

Reservoar (hydraulisk tank)

Reservoaret lagrer hydraulikkvæsketilførselen. Det er ikke bare en passiv beholder. Et godt designet reservoar gjør at medført luft kan unnslippe fra returvæske, gir nok overflateareal for varmeavledning, og bruker interne skjermer for å skille returledningen fra pumpens sugeinntak. Denne separasjonen forhindrer at varm, luftet returvæske umiddelbart kommer inn i pumpen igjen. Tommelfingerregler for tankstørrelse foreslår et væskevolum lik tre til fem ganger pumpens strømningshastighet per minutt , selv om systemer med høy driftssyklus ofte krever mer.

Prime Mover (elektrisk motor eller motor)

Primusmotoren leverer den mekaniske energien som driver pumpen. I industrielle og stasjonære applikasjoner, a trefaset AC elektrisk motor er standard, vanligvis fra 1 HK for små butikkpresser til over 200 HK for store hydrauliske presselinjer eller sprøytestøpemaskiner. Mobilt utstyr – gravemaskiner, minilastere, kraner – bruker kjøretøyets dieselmotor som drivkraft, med et kraftuttak (PTO) som kobler den til den hydrauliske pumpen.

Hydraulisk pumpe

Pumpen er hjertet i den hydrauliske kraftenheten. Det skaper ikke press – det skaper flyt. Trykk utvikler seg bare når den strømmen møter motstand (en belastning). Tre pumpetyper dominerer:

• Girpumper: Enkel, rimelig og tolerant for forurensning. Fast forskyvning. Vanlig i tømmerkløyvere, dumpere og rimelige kraftpakker. Typisk effektivitet: 80–85 %.
• Vingepumper: Roligere drift og god volumetrisk effektivitet. Brukes i maskinverktøy og industrielt utstyr som krever jevn ytelse med lavt støynivå.
• Stempelpumper: Høytrykkskapasitet (opptil 6000 PSI og mer), alternativer for variabel forskyvning og høy effektivitet (90–95 %). Standardvalget for krevende bruksområder som hydrauliske presser, sprøytestøping og romfart.

Kontrollventiler

Kontrollventiler styrer hvor væsken går, hvor raskt den beveger seg og hvor mye trykk som er tillatt. De tre hovedkategoriene er:

• Retningskontrollventiler (DCV): Bestem hvilken aktuatorport som mottar trykksatt væske og som returnerer til tanken. Solenoiddrevne DCV-er tillater fjernkontroll eller automatisert kontroll.
• Trykkreguleringsventiler: Inkluder avlastningsventiler (som setter systemets maksimale trykkgrense), trykkreduksjonsventiler og sekvensventiler. En avlastningsventil er en kritisk sikkerhetsanordning - uten den kan en blokkert aktuator bygge trykk til noe katastrofalt svikter.
• Strømningskontrollventiler: Reguler aktuatorhastigheten ved å begrense eller måle væskestrømmen. Dette er hvordan operatører kontrollerer forlengelses- og tilbaketrekningshastigheten til sylindre.

Aktuatorer

Aktuatorer er utgangsenhetene som konverterer hydraulisk væskekraft tilbake til mekanisk arbeid. Hydrauliske sylindre produsere lineær kraft og bevegelse - forlengelse eller tilbaketrekking av en stang. Hydrauliske motorer produsere roterende bevegelse og dreiemoment. Valget avhenger helt av hva slags bevegelse applikasjonen krever.

Filtreringssystem

Forurensning er den viktigste årsaken til feil på hydrauliske komponenter – bransjeundersøkelser tilskriver konsekvent 70–80 % av hydrauliske feil til væskeforurensning. Filtrene plasseres ved sug (for å beskytte pumpen), trykk (for å beskytte nedstrømskomponenter) og retur (til ren væske før den kommer inn i reservoaret igjen). Filtervurderinger er uttrykt i mikron; de fleste systemer har et renslighetsnivå på ISO 4406 klasse 16/14/11 eller bedre.

Varmeveksler eller kjøler

Hydrauliske systemer genererer varme - omtrent 25–30 % av inngangseffekten går vanligvis tapt som varme i et standardsystem. Væske som opererer over 180 °F (82 °C) brytes raskt ned, og akselererer tetningsslitasje og oksidasjon. Luftblåsende kjølere eller vannkjølte varmevekslere opprettholder vanligvis væsketemperaturen innenfor det anbefalte driftsområdet 100 °F til 140 °F (38 °C til 60 °C) .

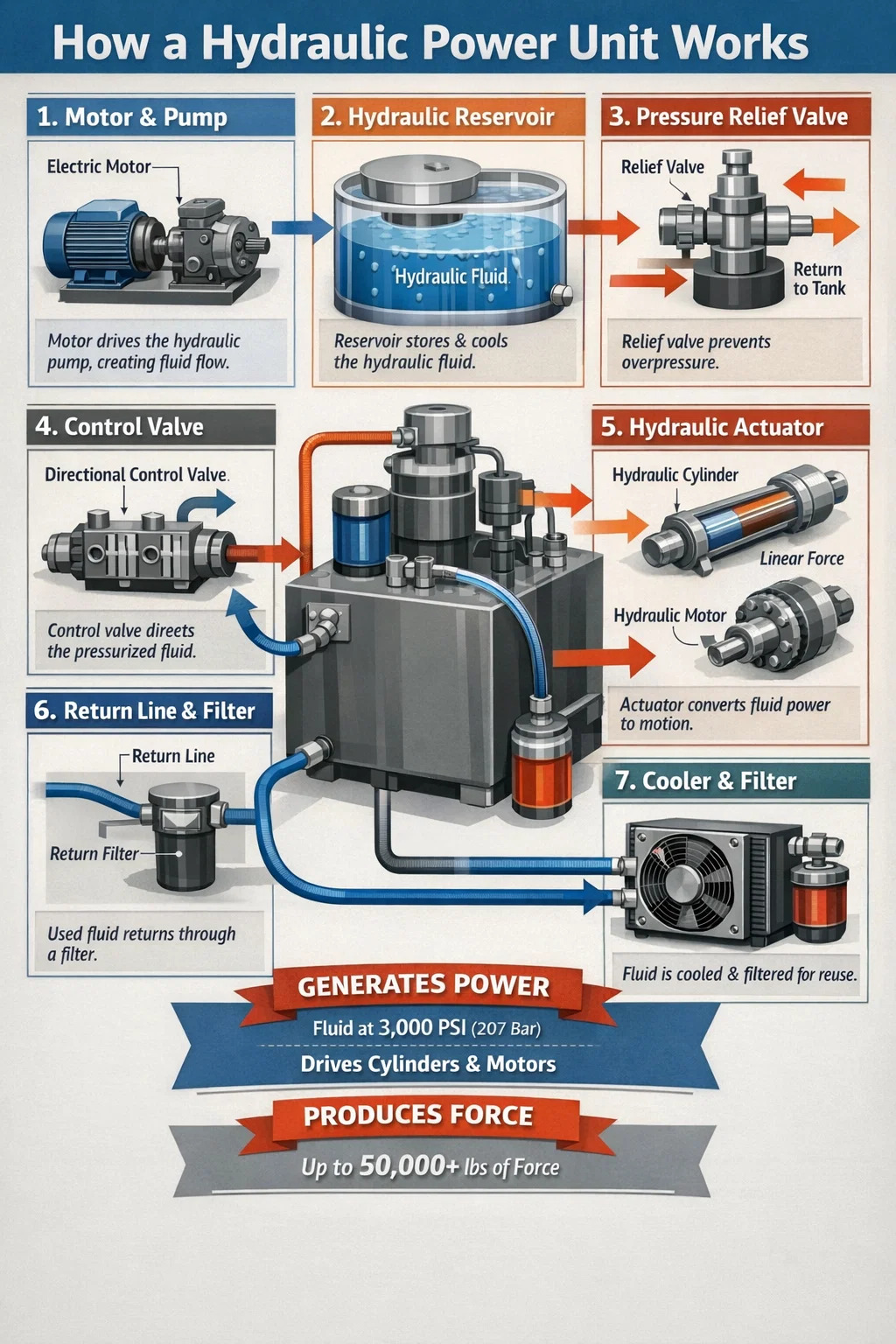

Trinn-for-trinn driftssyklus for en hydraulisk kraftenhet

Å bryte ned driftssyklusen gjør det klart nøyaktig hvordan en hydraulisk kraftenhet fungerer fra start til slutt:

1. Motoren starter, pumpen roterer: Primus motor snurrer pumpen. Intern pumpegeometri – i inngrep med tannhjulstenner, roterende stempler eller glidevinger – skaper ekspanderende og sammentrekkende kamre som trekker væske fra reservoaret gjennom sugeledningen.
2. Væske trykker: Pumpen tvinger væske inn i trykkledningen med en strømningshastighet som bestemmes av pumpens fortrengning og RPM. Trykket bygges opp når væsken møter motstand - vekten av en last, en lukket ventil eller kraften som kreves for å bevege en aktuator.
3. Avlastningsventil opprettholder systemgrensen: Hvis trykket overstiger avlastningsventilinnstillingen (f.eks. 3000 PSI), åpnes ventilen og omgår overflødig strømning tilbake til tanken, og beskytter alle komponenter.
4. Retningsventil leder væske: En operatør eller et kontrollsystem aktiverer en solenoid, og skifter retningsventilen. Trykksatt væske ledes til én port på en sylinder eller motor.
5. Aktuatoren beveger seg: Væsketrykk som virker på stempelområdet skaper kraft (Force = Pressure × Area). En 4-tommers sylinder på 2500 PSI produserer ca 31 400 lbf skyvekraft .
6. Returvæske strømmer tilbake: Væske fortrengt fra motsatt side av aktuatoren går tilbake gjennom retningsventilen og returledningen til reservoaret, og passerer gjennom returfilteret.
7. Væsken avkjøles og filtreres: I reservoaret legger væsken seg, frigjør medført luft og avkjøles. Den er så klar til å trekkes tilbake i sugeledningen for neste syklus.

Typer av hydrauliske kraftenheter og deres driftsforskjeller

Ikke alle hydrauliske kraftenheter fungerer på samme måte internt. Designvalg påvirker ytelse, effektivitet og applikasjonsegnethet betydelig.

Pumpesystemer med variabelt fortrengning

I en HPU med variabel fortrengning justerer pumpen automatisk utgangsstrømmen for å matche systemets behov. Når en aktuator holder posisjon og ingen bevegelse er nødvendig, avfyrer pumpen og leverer bare nok strøm til å opprettholde trykket. Dette reduserer varmeutvikling og energiforbruk dramatisk sammenlignet med systemer med fast forskyvning som kontinuerlig omgår overflødig strømning over avlastningsventilen. Godt implementerte variable forskyvningssystemer kan kutte energiforbruket med 30–50 % kontra sammenlignbare design med fast forskyvning.

HPUer med variabel hastighet

I stedet for å variere pumpens fortrengning, varierer en VSD hydraulisk kraftenhet motorhastigheten via en variabel frekvensomformer (VFD). Når etterspørselen faller, bremser motoren hastigheten i stedet for at pumpen omgår strømmen. Disse systemene blir stadig mer populære i moderne industrielle anlegg fordi de reduserer både energikostnader og støynivåer — en VSD-drevet HPU i tomgang kan operere kl. under 65 dB(A) , sammenlignet med 75–80 dB(A) for en konvensjonell enhet ved full hastighet.

Hydraulikkvæske: Mediet som får alt til å fungere

Hydraulikkvæske gjør mye mer enn å overføre trykk. Den smører alle interne pumper og motorkomponenter, transporterer varme bort fra friksjonspunkter, forhindrer korrosjon og tetter klaringer mellom bevegelige deler. Å velge og vedlikeholde riktig væske er like viktig som å velge riktig pumpe.

Viskositet og dens innvirkning

Viskositet er den viktigste væskeegenskapen i et hydraulisk system. ISO VG 46 mineralolje er det vanligste valget for industrielle HPU-er som opererer i normale temperaturmiljøer. Viskositet som er for lav forårsaker økt intern pumpelekkasje og akselerert slitasje. Viskositet som er for høy øker motstanden, genererer mer varme og kan sulte ut pumpen ved kaldstart. De fleste systemer spesifiserer et viskositetsområde på 25–54 cSt ved driftstemperatur .

Væsketyper som brukes i hydrauliske kraftenheter

• Mineralolje: Standard for de fleste industrielle og mobile applikasjoner. God smøreevne, allment tilgjengelig, kostnadseffektiv. Ikke egnet der brannfaren er betydelig.
• Brannbestandige væsker (HFA, HFB, HFC, HFD): Nødvendig i stålfabrikker, støpeoperasjoner og andre høytemperaturmiljøer. Vannglykol og syntetiske estertyper er mest vanlige.
• Biologisk nedbrytbare væsker: Vegetabilsk ester eller polyalkylenglykol (PAG) basert. Pålagt i miljøsensitive applikasjoner - skogbruksutstyr, offshoreplattformer, vannveiskonstruksjon.
• Fosfatestervæsker: Brukes i hydrauliske systemer for kommersiell luftfart for deres utmerkede brannmotstand og stabilitet ved høyt driftstrykk (opptil 3000 PSI i flysystemer).

Vanlige applikasjoner som er avhengige av hydrauliske kraftenheter

Grunnen til at hydrauliske kraftenheter brukes i så mange bransjer kommer ned til én kjernefordel: ingen annen teknologi gir sammenlignbar krafttetthet til samme pris . En 10 HK hydraulisk kraftenhet kan generere over 50 000 lbf kraft gjennom en beskjeden sylinder. En elektrisk lineær aktuator med tilsvarende kraftkapasitet vil koste flere ganger mer og oppta mye mer plass.

Industriell produksjon

Hydrauliske pressemaskiner er ryggraden i metallstempling, smiing og forming. En 500-tonns hydraulisk presse bruker en HPU som leverer strømning på 3000–5000 PSI for å utvikle tonnasjen som trengs for å danne stålkomponenter. Sprøytestøpemaskiner bruker HPU-er for å generere klemkraften - ofte 100 til 6000 tonn — som holder formhalvdelene sammen under plastinjeksjon.

Anlegg og mobilt utstyr

Hver gravemaskin, bulldoser og kran er avhengig av hydraulisk kraft. En mellomstor gravemaskin (20-tonns klasse) har vanligvis en HPU-levering 50–80 liter per minutt ved 5000 PSI for å drive bom-, arm-, skuffe- og svingfunksjoner samtidig. Den kompakte pakken til en HPU gjør at all denne kraften kan pakkes inn i maskinens svingramme.

Luftfart og forsvar

Kommersielle fly bruker ombord hydrauliske kraftenheter - ofte kalt hydrauliske kraftpakker - for å betjene flykontrolloverflater, landingsutstyr og skyvevendere. Et Boeing 737s hydraulikksystem opererer kl 3000 PSI og bruker to uavhengige motordrevne pumpesystemer pluss elektriske reservepumper. Militærkjøretøyer bruker HPU-er for rotasjon av tårn, nivellering av oppheng og posisjonering av våpensystem.

Marine og offshore

Skipsstyringssystemer (hydrauliske styregir av ram-type), dekkskraner, ankerspill og offshore-utblåsningssikring (BOP)-systemer bruker alle dedikerte HPU-er. Subsea BOP-kontrollsystemer bruker HPUer som kan operere på 5000 PSI , med akkumulatorbanker som sikrer nødstenging selv om hovedstrømforsyningen svikter.

Materialhåndtering og løfting

Lastebrygger, sakseløftere, kjøretøytaljer og komprimatorer for søppelbiler bruker alle små til mellomstore HPU-er. En billøft med to stolper vurdert til 10 000 lbs bruker vanligvis en 2 HK, 2 gallon HPU opererer ved 2 500–3 000 PSI – demonstrerer hvordan en beskjeden enhet kan håndtere betydelige belastninger når riktig sylinderstørrelse brukes.

Trykk, flyt og kraft: Fysikken bak hydraulisk kraft

En praktisk forståelse av den underliggende fysikken hjelper operatører og ingeniører med å dimensjonere systemene riktig og diagnostisere problemer effektivt.

Pascals lov er det grunnleggende prinsippet: trykk som påføres en innestengt væske overføres likt i alle retninger gjennom væsken. Dette er det som gjør at en liten pumpe kan generere enorm kraft gjennom en sylinder med stor boring - trykket er det samme ved pumpeutløpet og ved sylinderstempelflaten, men kraften multipliseres med det større arealet.

Nøkkelhydrauliske formler som styrer hvordan en hydraulisk kraftenhet fungerer:

• Kraft (lbf) = Trykk (PSI) × Areal (in²): En 5-tommers sylinder (areal = 19,6 tommer²) ved 3000 PSI genererer 58 800 lbf skyvekraft.
• Flow (GPM) = Forskyvning (in³/rev) × RPM ÷ 231: En girpumpe med 1,5 tommer³/omdreiningsvolum ved 1800 RPM gir omtrent 11,7 GPM.
• Hydraulisk hestekrefter = Trykk (PSI) × Flow (GPM) ÷ 1714: Et system som kjører på 3000 PSI og 10 GPM krever omtrent 17,5 hydrauliske hestekrefter. Med typisk pumpe- og motoreffektivitet er det faktiske motortrekket omtrent 20–22 HK.
• Sylinderhastighet (in/min) = Flow (in³/min) ÷ Areal (in²): Høyere flyt betyr raskere aktuatorbevegelse; større sylindre beveger seg langsommere for samme strømningshastighet.

Vanlige problemer med hydraulisk kraftenhet og hva som forårsaker dem

Selv en godt designet HPU vil utvikle problemer over tid. Å kjenne symptomene og de grunnleggende årsakene gjør diagnosen raskere og reduserer nedetiden.

Overoppheting

Væsketemperatur overstiger 180°F (82°C) er det vanligste driftsproblemet. Årsakene inkluderer en underdimensjonert kjøler, tilstoppede kjøleribber, overdreven intern lekkasje over slitte komponenter (som konverterer trykkenergi til varme), eller en avlastningsventil satt for høyt for kontinuerlig drift. Hver stigning på 10 °C over det anbefalte temperaturområdet dobler omtrent hastigheten på væskeoksidasjon og forseglingsdegradering.

Langsom eller svak aktuatorytelse

Langsom sylinderforlengelse kombinert med normalt systemtrykk indikerer vanligvis et strømningsproblem - slitt pumpe, tilstoppet sugefilter eller en delvis lukket sugeavstengningsventil. Svak kraft ved normal strømning antyder utilstrekkelig trykk — sjekk avlastningsventilinnstillingen og se etter intern sylinderomløp (slitte stempeltetninger). En pumpe som leverer mindre enn 85 % av nominell strømning ved driftstrykk er typisk på grunn av utskifting eller ombygging.

Overdreven støy

Kavitasjon - der pumpen ikke kan motta tilstrekkelig væsketilførsel - produserer en karakteristisk skrikende eller malende lyd. Det forårsaker rask pumpeskade. Årsakene inkluderer et blokkert sugefilter, væskeviskositet for høy for forholdene (spesielt ved kaldstart), eller en sugeledning som er for liten eller for lang. Lufting, forårsaket av luft som kommer inn gjennom løse beslag på sugesiden, produserer en annen lyd - mer en sutring eller rasling - og forårsaker svampaktig aktuatoroppførsel.

Ekstern lekkasje

Hydraulikkvæskelekkasjer er både et vedlikeholdsproblem og en sikkerhetsrisiko. Pakninger herder og sprekker når de utsettes for varme og forurenset væske. Høytrykks hydraulikkvæske injisert gjennom huden fra en lekkasje i en slange er en medisinsk nødstilfelle - det kan forårsake alvorlig vevsødeleggelse selv når det første såret ser ut til å være mindre. Regelmessig slangeinspeksjon og utskifting på planlagt basis (vanligvis hvert 4.–6. år uavhengig av utseende) er standard praksis i programmer for ansvarlig vedlikehold.

Trykket bygger ikke til settpunktet

Hvis systemet ikke kan nå sin trykkinnstilling, kan avlastningsventilen sitte fast åpen, feil innstilt eller slitt. Intern pumpeslitasje som forårsaker overdreven bypass er en annen hyppig årsak. Kontroller avlastningsventilen systematisk først – isoler den og test pumpens utløpstrykk direkte. En god pumpe bør lett oppnå 110–120 % av systemets nominelle trykk i en dødhodetest før avlastningsventilen åpner.

Vedlikehold av hydraulisk kraftenhet: Hva som faktisk forlenger levetiden

En riktig vedlikeholdt hydraulisk kraftenhet kan levere 20 000 timers levetid for reservoaret, ventiler og viktige strukturelle komponenter. Pumper i rene systemer med godt vedlikeholdt væske når rutinemessig 10 000–15 000 timer. Forsømte systemer kan svikte katastrofalt innen 2000 timer.

• Væskeprøvetaking og analyse: Ta oljeprøver hver 500–1000 timer og send dem til et væskeanalyselaboratorium. Partikkelantall, vanninnhold, viskositet og slitasjemetallkonsentrasjoner avslører problemer uker eller måneder før de blir katastrofale feil. Dette er den eneste vedlikeholdspraksisen med høyest avkastning som er tilgjengelig.
• Filterbytte: Bytt retur- og trykkfiltre med produsentens anbefalte intervall eller når differensialtrykkindikatorer viser begrensning - avhengig av hva som kommer først. Omgå aldri et filter for å forlenge bytteintervallene.
• Vedlikehold av puster: Reservoarventilatoren forhindrer atmosfærisk støv i å komme inn i tanken når væskenivået endres. En tett puste kan faktisk kavitere pumpen ved å skape et vakuum i reservoaret. Skift lufteventiler ved annenhver oljeskift.
• Væskebytteintervaller: I typisk industriell service med mineralolje er komplette væskeskift hver 2000–4000 timer en rimelig grunnlinje. Miljøer med høy temperatur eller høy forurensning krever hyppigere endringer. La væskeanalysedata drive tidsplanen i stedet for faste kalenderintervaller.
• Visuell inspeksjonsrutine: Ukentlige kontroller bør inkludere væskenivå, temperaturmåler, filterbegrensningsindikatorer og en visuell skanning av alle eksterne koblinger og slanger for å se ut væske. Å fange en gråtende kobling tidlig forhindrer en sviktet slange og en fullstendig systemkontamineringshendelse.

Dimensjonering av en hydraulisk kraftenhet for din applikasjon

Riktig HPU-dimensjonering krever arbeid gjennom fire sammenkoblede parametere: nødvendig kraft, nødvendig hastighet, driftssyklus og driftstrykk. Å hoppe over noen av disse fører til enten en underdimensjonert enhet som ikke kan nå ytelsesmålene eller en overdimensjonert enhet som sløser med kapital og energi.

Trinn 1: Definer nødvendig kraft og velg arbeidstrykk

Start med den maksimale belastningen aktuatoren må håndtere. Legg til 25 % for friksjon og mottrykkstap. Velg et arbeidstrykk - vanligvis 1 500–3 000 PSI for generelt industriarbeid - og beregn den nødvendige sylinderboringen: Område = Kraft ÷ Trykk . Høyere arbeidstrykk tillater mindre sylindre og lettere strukturer, men krever bedre tetting og tettere filtrering.

Trinn 2: Bestem nødvendig strømningshastighet

Nødvendig strømning (GPM) = Sylinderareal (in²) × Nødvendig hastighet (in/min) ÷ 231. Hvis sylinderen må forlenges 12 tommer på 4 sekunder (180 in/min) med en 3-tommers boring (areal = 7,07 tommer²), er den nødvendige strømningen ca. 5,5 GPM . Legg til 10–15 % for ventiltap og intern lekkasje.

Trinn 3: Beregn motorhestekrefter

HP = (PSI × GPM) ÷ (1714 × total effektivitet). For et system med 2500 PSI, 5,5 GPM og 85 % effektivitet, er den nødvendige motorkraften ca. 9,4 hk . Rund opp til neste standard motorrammestørrelse - i dette tilfellet en 10 HK motor.

Trinn 4: Dimensjoner reservoaret og kjøleren for driftssyklus

En maskin som kjører kontinuerlig med full last trenger et større reservoar og mer kjølekapasitet enn en som sykler 20 % av tiden med lange tomgangsperioder. For kontinuerlig drift, dimensjoner reservoaret til fem ganger pumpens strømning per minutt og inkluderer en aktiv kjøler vurdert til å avvise minst 25 % av inngangseffekten som varme.
