Hva er hensikten med en hydraulisk kraftenhet?

Kjerneformålet med en hydraulisk kraftenhet

A hydraulisk kraftenhet (HPU) eksisterer for ett grunnleggende formål: å konvertere elektrisk eller mekanisk energi til kontrollert hydraulisk kraft - trykksatt væske - som kan overføres, styres og brukes til å utføre nyttig mekanisk arbeid på avstand. Det er den sentrale energikilden til ethvert hydraulisk system, som genererer strømmen og trykket som aktuatorer, motorer og sylindre trenger for å flytte laster, holde posisjoner eller påføre krefter som ville være upraktiske eller umulige med rent mekaniske eller elektriske midler.

Rent praktisk tar en hydraulisk kraftenhet inn elektrisk kraft fra en motor, bruker en pumpe til å sette hydraulikkvæske under trykk, og leverer den væsken gjennom kontrollventiler til hvor det skal jobbes – enten det er å løfte en 500-tonns presse, styre en anleggsgraver, klemme en maskinert del eller forlenge landingsutstyret til et kommersiellt fly. HPU utfører ikke arbeidet selv; det gir kraften og kontrollinfrastrukturen som gjør arbeidet mulig.

Uten en hydraulisk kraftenhet ville aktuatorene, sylindrene og hydrauliske motorer i et system ikke ha noen energikilde. HPU-en er for en hydraulisk krets hva en strømforsyning er til et elektronisk system - den definerer tilgjengelig kraftkonvolutt, setter driftstrykkområdet og bestemmer hvor raskt og nøyaktig systemet kan reagere.

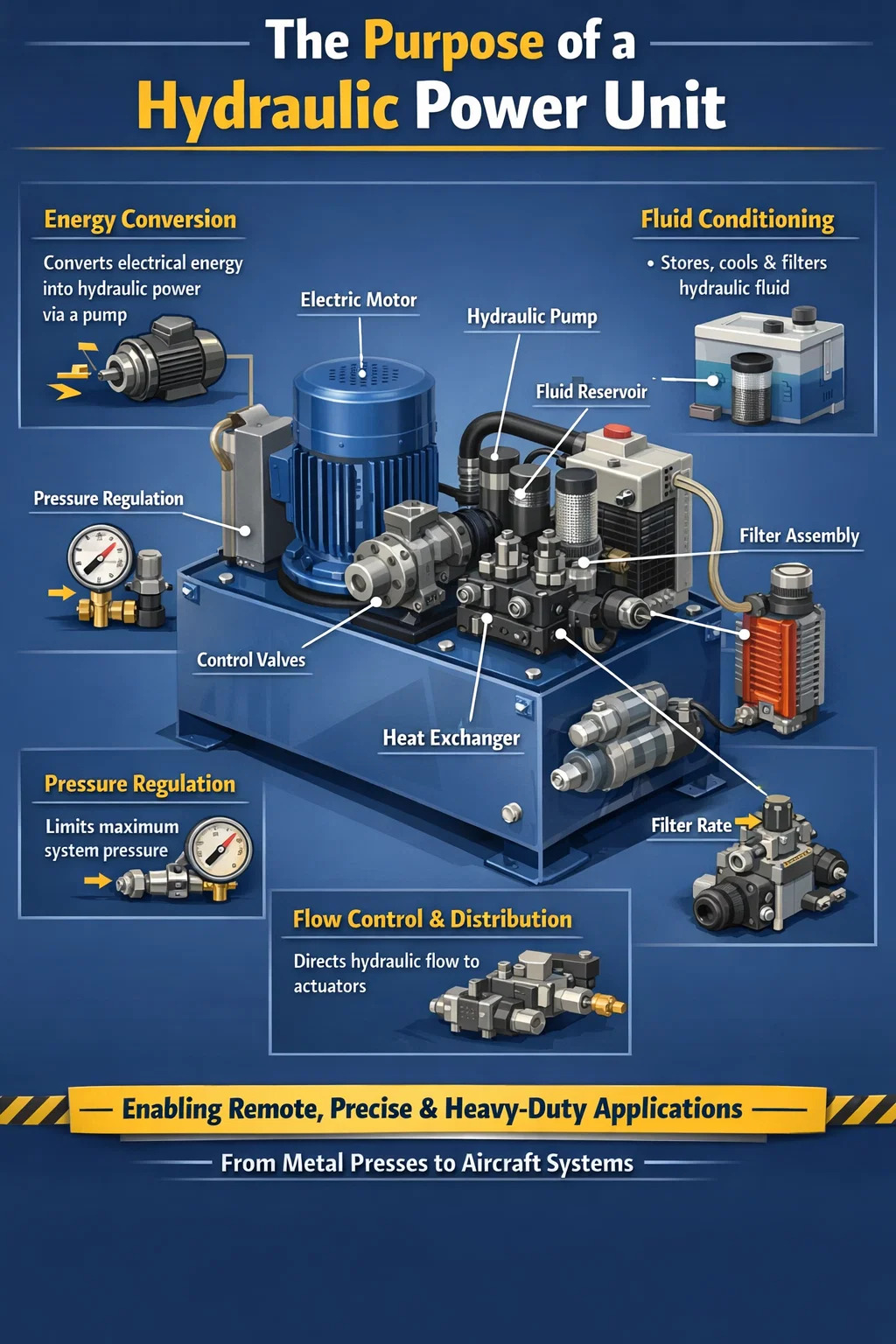

Hva en hydraulisk kraftenhet faktisk gjør: Det funksjonelle sammenbruddet

Formålet med en hydraulisk kraftenhet kan deles inn i flere forskjellige funksjonelle roller som den utfører samtidig i ethvert hydraulisk system.

Energikonvertering

Den primære jobben til HPU er energikonvertering. En elektrisk motor - vanligvis vurdert hvor som helst fra 0,5 kW for små benkeenheter til over 1000 kW for store industrisystemer — driver en hydraulisk pumpe. Pumpen konverterer den rotasjonsmekaniske energien til motoren til hydraulisk energi i form av strømning under trykk. Denne energien kan deretter transporteres gjennom slanger og rør over betydelige avstander og omdannes tilbake til mekanisk arbeid der det er nødvendig.

Væskelagring og kondisjonering

Reservoaret integrert i den hydrauliske kraftenheten lagrer arbeidsvæsken - vanligvis mellom 10 og 2000 liter avhengig av systemstørrelse - og lar det avkjøles, luftes og sette seg før det går inn i pumpen igjen. HPU-en rommer også filtreringssystemet som holder væsken ren, og ofte en varmeveksler for å opprettholde optimal væsketemperatur. Denne kondisjoneringsrollen er kritisk: væskerenhet og temperatur påvirker direkte levetiden til hver nedstrømskomponent.

Trykkregulering og sikkerhet

HPU-en inneholder en trykkavlastningsventil som dekker maksimalt systemtrykk, og forhindrer overbelastningsskader på pumpen, ventiler, aktuatorer og rør. I de fleste industrielle hydraulikksystemer er dette maksimale trykket satt mellom 150 og 350 bar , selv om høytrykkssystemer i romfart, testing og spesialapplikasjoner kan overstige 700 bar . Trykkreguleringsfunksjonen sikrer at systemet ikke kan overskride sine designgrenser uavhengig av hva nedstrømskretsen krever.

Flytkontroll og distribusjon

Moderne hydrauliske kraftenheter inneholder retningsreguleringsventiler, proporsjonalventiler eller servoventiler som distribuerer trykksatt væske til spesifikke aktuatorer i spesifikke sekvenser og med kontrollerte strømningshastigheter. Denne kontrollfunksjonen bestemmer hastigheten, kraften og retningen for hver bevegelse i systemet. En enkelt HPU kan samtidig forsyne flere kretser, hver med uavhengige trykk- og strømningskrav, ved hjelp av manifoldblokker og ventilsammenstillinger montert direkte på enheten.

Hvorfor hydrauliske kraftenheter brukes i stedet for andre kraftteknologier

Hensikten med en hydraulisk kraftenhet blir tydeligere når du forstår hvorfor hydraulikk er valgt fremfor elektriske aktuatorer, pneumatikk eller rent mekaniske drev for spesifikke bruksområder. Hver teknologi har sitt domene, og hydraulikk – spesifikt det HPU-drevne systemet – dominerer der det samtidig kreves høy krafttetthet, presis kontroll og pålitelighet under tung belastning.

Kraft og krafttetthet

Hydrauliske systemer genererer krefter som er vanskelige eller upraktiske å matche med elektriske motorer med sammenlignbar størrelse og vekt. En hydraulisk sylinder med en 100 mm boring som opererer ved 250 bar produserer omtrent 196 kN (ca. 20 tonn) kraft fra en komponent som veier noen få kilo. En elektrisk lineær aktuator som produserer den samme kraften vil være vesentlig tyngre og større. Denne krafttettheten er grunnen til at hydrauliske kraftenheter er standard i applikasjoner som metallpresser, sprøytestøpemaskiner og tungt anleggsutstyr.

Lastholding uten kontinuerlig strømforbruk

En hydraulisk sylinder med blokkert port holder lasten på ubestemt tid uten å forbruke energi, fordi inkompressibel væske ikke kan slippe ut gjennom en lukket ventil. Denne egenskapen er avgjørende i applikasjoner som klemmefester, løfteplattformer og hydrauliske jekker som må holde en last i lengre perioder. En elektrisk servomotor som holder samme belastning vil kreve kontinuerlig strøm - generere varme og forbruke strøm selv når den står stille.

Overbelastningsbeskyttelse

Trykkavlastningsventilen i en hydraulisk kraftenhet gir iboende overbelastningsbeskyttelse. Hvis systemet møter en belastning som overskrider innstilt trykk, åpnes avlastningsventilen og aktuatoren stopper rett og slett - ingen komponent er skadet. Elektriske motorer og mekaniske stasjoner krever vanligvis mer komplekse beskyttelsesordninger for å oppnå samme nivå av feiltoleranse.

Ekstern kraftoverføring

Én HPU kan drive aktuatorer plassert mange meter unna gjennom fleksible slanger, noe som gjør det mulig å plassere strømkilden på et praktisk, beskyttet sted mens aktuatorer opererer i tøffe, utilgjengelige eller eksplosjonsfarlige omgivelser. I offshore borerigger, for eksempel, kan en enkelt hydraulisk kraftenhet på hoveddekket styre ventiler og aktuatorer på havbunnen hundrevis av meter under overflaten gjennom lange navlestrengsslanger.

Bransjer og applikasjoner der hydrauliske kraftenheter tjener et kritisk formål

Den hydrauliske kraftenheten er en av de mest universelt brukte delene av industrielt utstyr på tvers av praktisk talt alle sektorer som involverer tungt maskineri, presisjonsbevegelser eller stor kraftgenerering. Å forstå hvor HPU-er er utplassert, tydeliggjør hvorfor formålet deres er så bredt relevant.

Hensikten med hver hovedkomponent inne i en hydraulisk kraftenhet

Den hydrauliske kraftenheten oppnår sitt formål gjennom et nøye integrert sett med komponenter. Hver har en spesifikk rolle, og forståelsen av dem hjelper til med å klargjøre hvorfor HPU-en er utformet slik den er.

Elektrisk motor

Motoren gir drivkraften. De fleste industrielle HPU-er bruker trefase AC-induksjonsmotorer for deres pålitelighet, enkelhet og tilgjengelighet i et bredt effektområde. Motorens utgående aksel kobles direkte til pumpen. Motorstørrelsen bestemmer den maksimale hydrauliske kraften enheten kan levere. I energieffektive moderne design styrer en frekvensomformer motoren for å tilpasse ytelsen til sanntidsbehovet, noe som reduserer energisvinnet ved dellast betydelig.

Hydraulisk pumpe

Pumpen er hjertet i den hydrauliske kraftenheten. Den trekker væske fra reservoaret og skyver den inn i systemkretsen under trykk. Girpumper brukes i lavere trykk, kostnadssensitive applikasjoner. Vingepumper gir roligere drift. Stempelpumper - både aksiale og radielle typer - brukes i applikasjoner med høyt trykk, høy effektivitet eller variabel fortrengning. Pumpeforskyvning er spesifisert i kubikkcentimeter per omdreining (cc/rev), og ved en gitt akselhastighet bestemmer dette direkte strømningshastigheten HPU kan levere.

Reservoar

Reservoaret lagrer hydraulisk væske og tjener flere sekundære formål: det lar luftbobler slippe ut, gir en termisk buffer for å absorbere varme fra systemet, og gir partikkelforurensning tid til å sette seg før væske resirkulerer. Standard tommelfingerregel er å dimensjonere reservoaret til 3 til 5 ganger pumpens strømningshastighet per minutt , selv om applikasjoner med høy varme kan kreve større tanker eller ekstra kjøling.

Trykkavlastningsventil

Denne ventilen er systemets primære sikkerhetsinnretning. Den åpnes automatisk når trykket overskrider den forhåndsinnstilte grensen, og leder overflødig strøm tilbake til reservoaret. Uten den vil en blokkert aktuator eller stoppet sylinder føre til at trykket stiger til et rør, en slange eller en komponent svikter. Avlastningsventilen er ikke en kontrollkomponent – ​​den er en beskyttelsesenhet – og en riktig utformet HPU bør sjelden aktivere den under normal drift.

Filterenhet

Hydraulisk væskerenhet er en av de mest kritiske faktorene for systemets levetid. Filtre i HPU - vanligvis på returledningen, trykkledningen eller begge deler - fjerner partikkelforurensning før det kan skade pumpens indre, ventilspoler og sylinderpakninger. De fleste industrielle HPU-er har et væskerenshetsnivå på ISO 4406 klasse 16/14/11 til 18/16/13 , ved bruk av filtre med karakterer på 3–10 mikron absolutt.

Varmeveksler

Energitap i det hydrauliske systemet viser seg som varme i væsken. Uten en varmeveksler ville væsketemperaturen stige kontinuerlig inntil tetningene brytes ned, viskositeten synker og komponentslitasjen akselererer. Luftblåste eller vannkjølte varmevekslere er dimensjonert for å spre den forventede varmebelastningen - vanligvis 25 % til 40 % av inngangseffekten i en konvensjonell krets med fast pumpe – og opprettholde væsketemperaturen mellom 40°C og 60°C.

Kontrollventiler og manifoldblokk

Retningsreguleringsventiler, proporsjonalventiler, trykkreduserende ventiler og strømningsreguleringsventiler er ofte montert på en manifoldblokk integrert i HPU. Disse komponentene ruter trykksatt væske til riktig aktuator med riktig trykk og strømningshastighet på kommando fra en PLS, manuell styring eller automatisk sekvenskontroller. Den manifoldmonterte tilnærmingen reduserer rørforbindelser, minimerer lekkasjepunkter og holder systemet kompakt.

Hvordan en hydraulisk kraftenhet tjener presisjons- og automatiseringsformål

Utover brute force-applikasjoner tjener den hydrauliske kraftenheten et presisjonsformål innen automatisert produksjon og prosesskontroll. Med proporsjonal- eller servoventilteknologi kan HPU-drevne systemer kontrollere aktuatorposisjonen til innsiden ±0,01 mm og kraft til innsiden 1 % av settpunktet — ytelsesnivåer som gjør hydraulikk konkurransedyktig med elektriske servodrev i mange kraftkrevende bruksområder.

I et moderne servohydraulisk system sammenligner en lukket sløyfekontroller kontinuerlig den faktiske aktuatorposisjonen (målt av en lineær transduser) med den kommanderte posisjonen og justerer servoventilåpningen tilsvarende, og korrigerer for lastforstyrrelser og strømningsvariasjoner i sanntid. Denne lukkede sløyfe-funksjonen brukes i:

• Materialetestmaskiner som må bruke presise kraftprofiler på testprøver
• Flysimulatorer som gjenskaper bevegelsessignaler for pilottrening
• Seismiske testrigger som rister strukturelle komponenter for å simulere jordskjelvbelastninger
• Automotive tretthetsteststander som bruker veibelastningsspektra på kjøretøykomponenter
• Industrielle smipresser med programmerbar ramposisjon og kraftprofiler

I alle disse bruksområdene er den hydrauliske kraftenheten det som gjør kraften og bevegelsen mulig. Servoventilen og kontrolleren bestemmer presisjonen; HPU bestemmer strømkapasiteten.

Sentraliserte vs. desentraliserte hydrauliske kraftenheter: forskjellige formål for forskjellige arkitekturer

Måten en hydraulisk kraftenhet utplasseres på i et anlegg eller en maskin avhenger av det spesifikke formålet den skal tjene. Det er to grunnleggende arkitektoniske tilnærminger, som hver passer til forskjellige krav.

Sentraliserte hydrauliske kraftenheter

En enkelt stor HPU betjener flere maskiner eller arbeidsstasjoner gjennom et ringhoved- eller forgrenet distribusjonssystem. Denne tilnærmingen brukes i store produksjonsanlegg der mange maskiner trenger hydraulisk kraft samtidig. Fordelen er at én enhet, ett sett med kontroller og ett vedlikeholdspunkt betjener hele anlegget. En sentralisert HPU for et karosseriverksted kan være vurdert til 500 kW eller mer , som leverer dusinvis av sveise- og klemstasjoner. Avveiningen er at en feil påvirker alle nedstrøms maskiner samtidig, og lange rørstrekk fører til trykktap.

Desentraliserte (maskinmonterte) hydrauliske kraftenheter

Hver maskin eller prosesscelle har sin egen dedikerte HPU, dimensjonert spesifikt for den maskinens krav. Dette er det mer vanlige arrangementet i moderne produksjon fordi det gir uavhengighet – én maskins HPU-feil påvirker ikke andre – og lar hver enhet optimaliseres for dens spesifikke driftssyklus og trykkkrav. Kompakte HPU-er i denne kategorien varierer fra 0,5 kW benkeenheter for små testarmaturer opp til 200 kW enheter for store sprøytestøpe- eller støpemaskiner.

Bærbare og utleie hydrauliske kraftenheter

Bærbare HPUer tjener et spesifikt formål innen vedlikehold, konstruksjon og nødrespons: å tilby hydraulisk kraft på forespørsel der det ikke finnes noen fast installasjon. Hydrauliske redningsverktøy ("livets kjever") drives av bærbare HPU-er. Rørledningskonstruksjonsmannskaper bruker bærbare enheter for å drive hydrauliske rørbenders og crimpers. Vedlikeholdsteam bruker dem til å betjene hydrauliske momentnøkler på store flensforbindelser der strøm ikke er tilgjengelig. Disse enhetene er vanligvis diesel- eller bensinmotordrevne i stedet for elektriske, noe som tillater drift på fjerntliggende steder eller steder utenfor nettet.

Hensikten med en hydraulisk kraftenhet i sikkerhetskritiske systemer

I sikkerhetskritiske applikasjoner tjener den hydrauliske kraftenheten et formål som går utover bare kjørebevegelse – den må gi garantert, feilsikker drift under feilforhold. Dette er spesielt viktig på tre områder.

Nødavstengningssystemer i olje og gass

Hydrauliske kraftenheter i olje- og gassanlegg driver nødavstengningsventiler (ESD) og utblåsningssikringssystemer (BOP). Disse HPU-ene må kunne aktivere store ventiler raskt og pålitelig under feilforhold - inkludert under strømbrudd. Akkumulatorbanker ladet av HPU lagrer tilstrekkelig hydraulisk energi til å betjene alle nødventiler flere ganger selv om den primære strømkilden går tapt. I offshoreinstallasjoner er BOP-kontroll HPU-er designet for å API 16D eller tilsvarende standarder med full redundans.

Hydrauliske systemer for fly

Kommersielle fly har flere uavhengige hydrauliske kraftenheter - typisk to eller tre systemer, hver med sin egen pumpe (motordrevet, elektrisk eller luftdrevet), reservoar og krets - slik at en feil i ett system ikke kompromitterer flykontrollen. Boeing 737, for eksempel, har to uavhengige hydrauliske systemer, som hver er i stand til å betjene primære flykontroller uavhengig av hverandre. Hensikten med hver HPU i denne sammenheng handler like mye om redundans og feiltoleranse som om kraftproduksjon.

Industrielle kantpresser og giljotiner

Hydrauliske kantpresser og klippemaskiner bruker HPU-er til å drive sylindre med krefter som kan forårsake alvorlige skader hvis de ikke kontrolleres. HPU-en i disse maskinene har motvektsventiler, to-kanals sikkerhetsventilsystemer og posisjonsovervåking for å sikre at stemplet kun kan bevege seg med kontrollerte hastigheter og ikke kan falle fritt i tilfelle slangefeil eller ventilfeil. Sikkerhetskontrollfunksjonen til HPU er like viktig som kraftleveringsfunksjonen.

Hva bestemmer størrelsen og spesifikasjonen til en hydraulisk kraftenhet

Å velge en hydraulisk kraftenhet for et gitt formål krever at enhetens spesifikasjoner samsvarer med kravene til applikasjonen. Nøkkelparametrene som definerer hva en HPU trenger å levere er:

• Driftstrykk: Maksimalt systemtrykk som kreves av den mest krevende aktuatoren, pluss en margin på 10–15 %. De fleste industrielle systemer faller mellom 150 og 350 bar.
• Strømningshastighet: Det totale samtidige strømningsbehovet til alle aktive aktuatorer. Hvis en sylinder med 100 mm boring må forlenges med 100 mm/s, krever den omtrent 47 L/min flyt.
• Driftssyklus: Hvor ofte og hvor lenge systemet er under full belastning. En kontinuerlig HPU er dimensjonert og avkjølt annerledes enn en som brukes i korte støt med lange tomgangsperioder.
• Antall kretser: Hvor mange uavhengige aktuatorer eller funksjoner HPU må betjene samtidig, og om de har forskjellige trykk- eller strømningskrav.
• Miljø: Driftstemperaturområde, eksponering for vann, støv eller korrosive atmosfærer, og om enheten må oppfylle ATEX-klassifiseringer eller andre farlige områder.
• Kontrollkrav: Enten HPU trenger enkel på/av-kontroll, proporsjonal trykk- og strømningskontroll, eller full lukket sløyfe servokontroll med posisjon og krafttilbakemelding.

Å få denne spesifikasjonsretten er grunnleggende for at HPU-en skal kunne oppfylle formålet på en pålitelig måte. En underdimensjonert enhet vil overopphetes og svikte for tidlig. En overdimensjonert enhet sløser med energi og kapital. Riktig konstruksjon av HPU-spesifikasjonen er grunnlaget for et vellykket hydraulisk system.

Det utviklende formålet med hydrauliske kraftenheter i moderne industri

Formålet med den hydrauliske kraftenheten har holdt seg konstant – konvertere og levere kontrollert hydraulisk kraft – men måten dette formålet oppfylles på har utviklet seg betydelig med fremskritt innen elektronikk, materialer og væsketeknologi.

Moderne HPU-er inkluderer i økende grad IoT-aktiverte sensorer som kontinuerlig overvåker væsketemperatur, trykk, pumpestrømutgang, filterdifferensialtrykk og motorstrømtrekk. Disse dataene føres inn i prediktive vedlikeholdsalgoritmer som kan oppdage utvikling av pumpeslitasje, filterblokkering eller væskeforurensning uker før de forårsaker feil. Et anlegg med 50 HPU-er koblet til et sentralt overvåkingssystem kan oppnå 40–60 % reduksjon i uplanlagt nedetid sammenlignet med tidsbaserte vedlikeholdsplaner.

Elektrohydrauliske aktuatorer (EHA) - selvstendige enheter som kombinerer en liten elektrisk motor, pumpe og aktuator i en enkelt pakke - begynner å erstatte konvensjonelle HPU-matede kretser i noen applikasjoner, spesielt i romfart og mobilt maskineri der vekt og installasjonsplass er på topp. For høyeffekts-, multiaktuator- eller kontinuerlige industrielle applikasjoner forblir imidlertid den sentraliserte hydrauliske kraftenheten den mest praktiske og kostnadseffektive løsningen og forventes å forbli det i overskuelig fremtid.

Introduksjonen av vannglykol, syntetisk ester og brannbestandige hydrauliske væsker har også utvidet miljøene der HPUer trygt kan operere - spesielt i støperier, støpeanlegg og underjordisk gruvedrift der brannrisiko gjør mineralolje uegnet. I disse innstillingene tjener HPU det samme grunnleggende formålet, men med en væskespesifikasjon valgt for å møte sikkerhetsforskrifter uten å ofre ytelsen.
